1. Panneau latéral
2. Patte d'ancrage
3. Soulevez le panneau latéral verticalement pour le
déposer de la machine (Figure 36).
Installation des panneaux latéraux
1. Alignez le panneau latéral gauche sur le côté gauche de
la machine et le panneau latéral droit sur le côté droit
de la machine.
2. Alignez les pattes de fixation à la partie supérieure des
panneaux latéraux avec les supports sur la machine
(Figure 37).
1. Pattes de fixation
2. Panneau latéral
3. Abaissez le panneau verticalement
Remarque: Vérifiez l'alignement des pattes de
fixation des panneaux latéraux sur les supports sur la
machine.
4. Tirez la poignée du verrou du panneau en l'écartant
puis relevez-la en la pivotant au-dessus de la patte
d'ancrage (Figure 36).

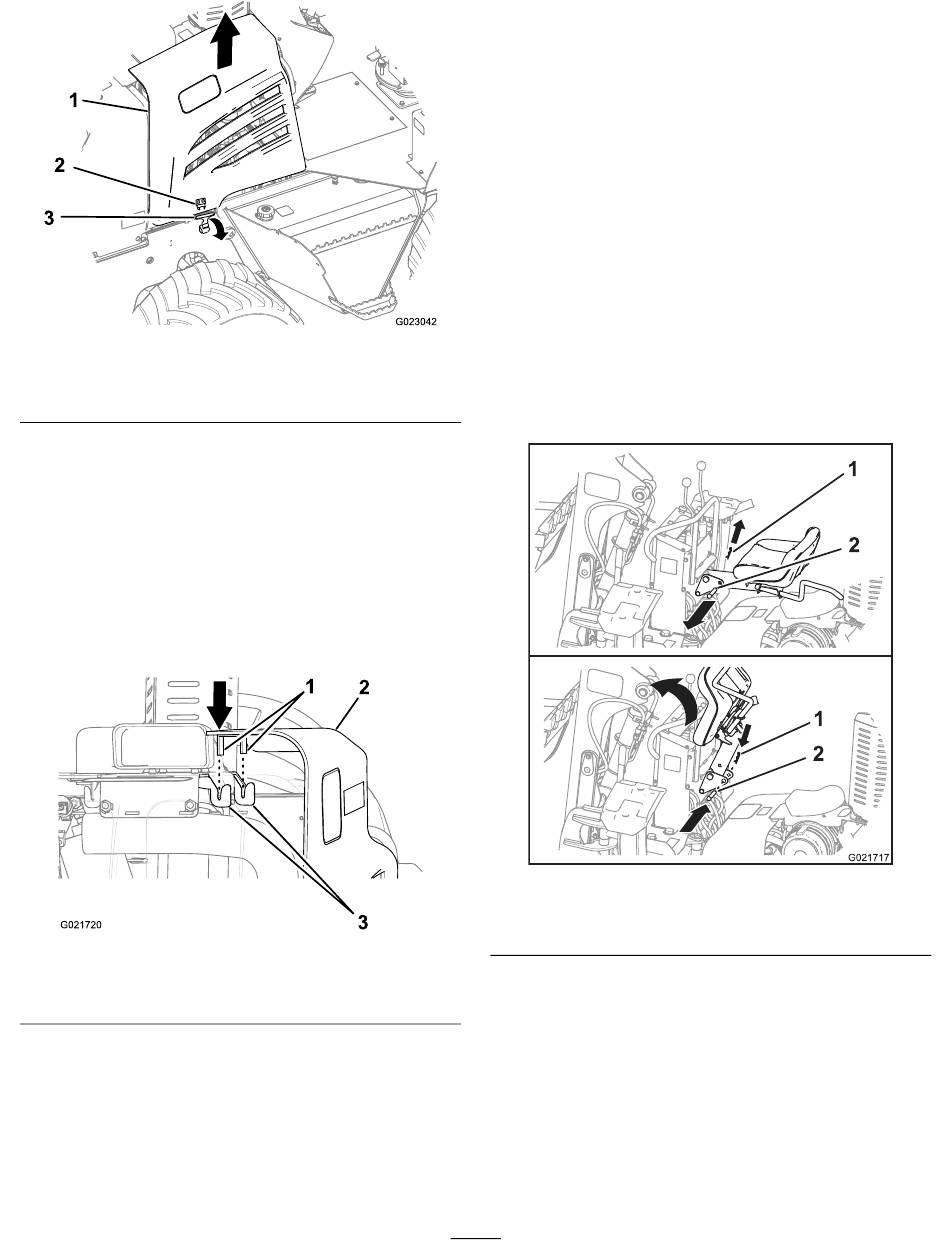

Figure 36
3. Verrou du panneau
Figure 37
3. Supports
5. Lâchez la poignée du verrou.
6. Si la chargeuse-pelleteuse est installée sur la machine,
procédez comme suit :
A. Faites pivoter la partie avant du marchepied dans
sa position d'origine (Figure 35).
B. Alignez le trou du marchepied sur le trou dans le
support du marchepied (Figure 35).
C. Remettre la goupille de retenue en place dans les
trous.
Dépose du capot avant
1. Déposez les panneaux latéraux gauche et droit de la
machine ; voir Dépose des panneaux latéraux (page 39).
2. Si la chargeuse-pelleteuse est installée sur la machine,
procédez comme suit ; sinon passez à l'étape suivante 3.
A. Retirez la goupille fendue de la goupille de blocage
du siège (Figure 38).
1. Goupille fendue élastique
B. Retirez la goupille de blocage du siège du cadre de
la chargeuse-pelleteuse et de la colonne du siège
(Figure 38).
C. Relevez le siège vers l'avant et insérez la goupille
de blocage du siège dans les trous du cadre de la
chargeuse-pelleteuse pour maintenir le siège en
position relevée et laisser la place pour déposer le
capot avant (Figure 38).
Remarque: Insérez la goupille de blocage du
siège et la goupille fendue dans les trous du cadre
40
Figure 38
2. Goupille de blocage du
siège
