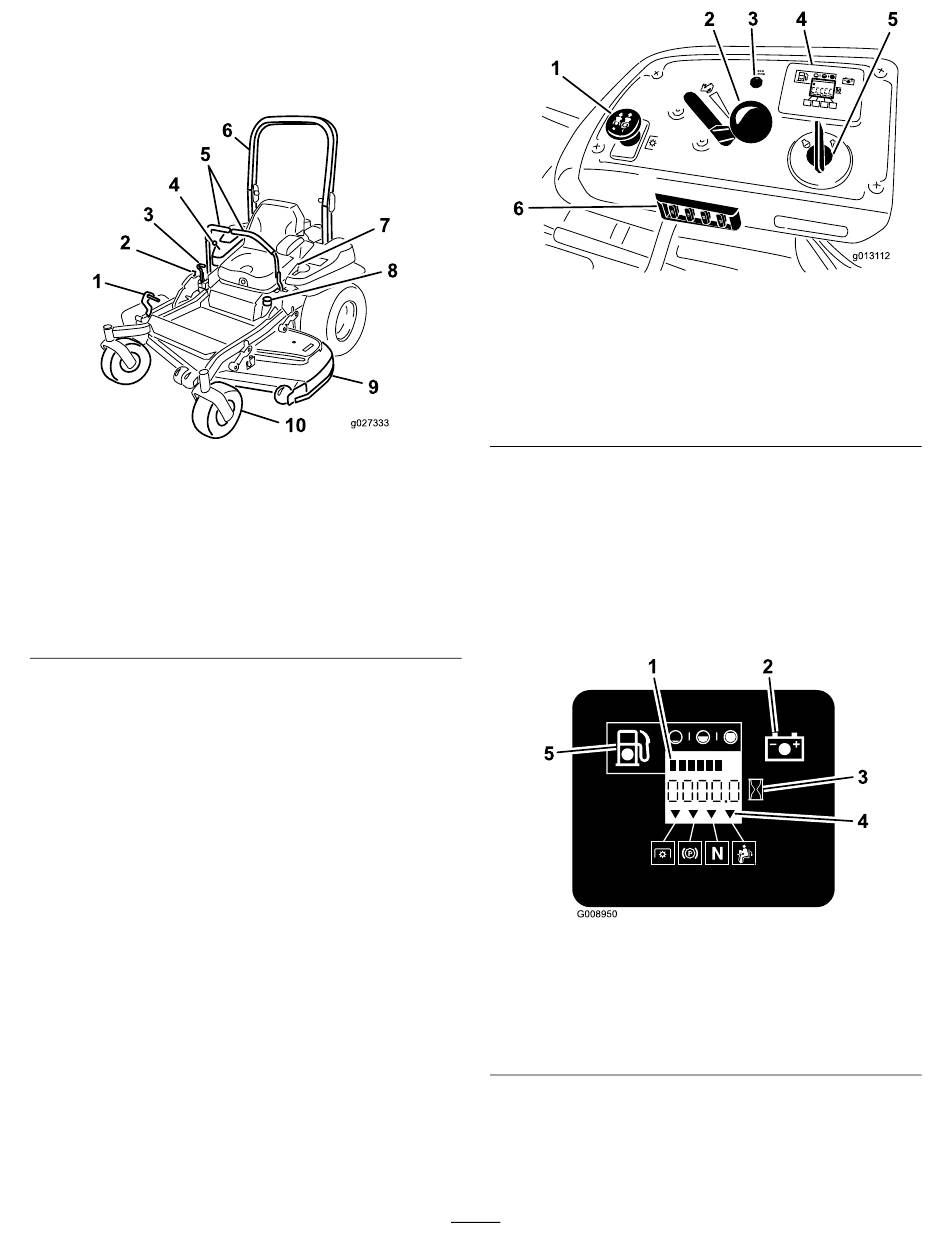

Vue d'ensemble du
produit
1. Pédale de levage du
tablier de coupe
2. Verrou de transport
3. Levier de frein de
stationnement

4. Commandes

5. Leviers de commande de
déplacement
Commandes
Avant de mettre le moteur en marche et d'utiliser
la machine, familiarisez-vous avec toutes les
commandes (Figure 4
Figure 4
6. Arceau de sécurité
7. Ceinture de sécurité
8. Bouchon du réservoir de
carburant
9. Tablier de coupe
10. Roue pivotante
et Figure 5).
1. Commande de PDF
2. Commande d'accélérateur 5. Commutateur d'allumage
3. Témoin d'anomalie (MIL)
g027333

Jauge de carburant

La jauge de carburant est intégrée au compteur
horaire et les barres s'allument lorsque le contact est
établi (Figure 6).
Le témoin s'allume lorsque le niveau de carburant est
bas (quand il reste environ 3,8 L [1 gallon américain]
dans le réservoir).
1. Jauge de carburant
(barres)
2. Témoin de la batterie

3. Compteur horaire

Compteur horaire
Le compteur horaire totalise les heures de
fonctionnement du moteur. Il fonctionne quand le
16
Figure 5
4. Affichage du compteur
horaire/système de
sécurité/jauge de
carburant
6. Fusibles
Figure 6
4. Symboles du système de
sécurité
5. Témoin de bas niveau de
carburant
g013112
g008950
