Spécification de câble
Longueur du câble de
raccordement
Protection contre les
surtensions
Conditions de référence
Précision de commutation
Hystérésis
Non-répétabilité
Temporisation au démarrage
Temporisation de
commutation

Position de montage

6
Appareils avec IO-Link
• IO-Link : communication sur Q1 ; mode de commutation sur Q2.
• Mode SIO : s' i l n' y a pas de communication, l' a ppareil passe en mode SIO = mode IO standard.
Les fonctions réglées en usine pour les modes MAX et MIN peuvent être changées via IO-Link.
Raccordement électrique
Connecteur M12
1) Configurateur de produit, caractéristique de commande "Alimentation ; sortie", option 7
IEC 60947-5-2
• Max. 25 Ω/fil, capacité totale < 100 nF
• Communication IO-Link : < 10 nF
Catégorie II

Performances

En cas de montage horizontal :
• Température ambiante : 20 °C (68 °F) ±5 °C
• Température du produit : 20 °C (68 °F) ±5 °C
• Pression de process : 1 bar (14,5 psi)
• Produit : eau
±2 mm (0,08 in) selon DIN 61298-2
Typiquement ±1 mm (0,04 in)
±1 mm (0,04 in) selon DIN 61298-2
< 2 s jusqu' à ce que l' é tat de commutation correct soit réglé. Avant cela, les sorties tout ou rien sont à
l' é tat bloqué.
• 0,5 s au recouvrement du capteur
• 1,0 s au découvrement du capteur
• Communication IO-Link : 0,3 ... 600 s

Montage

Pour l' i nstallation dans une cuve ou une conduite métallique ou non métallique :
suivre les prescriptions CEM →  8.

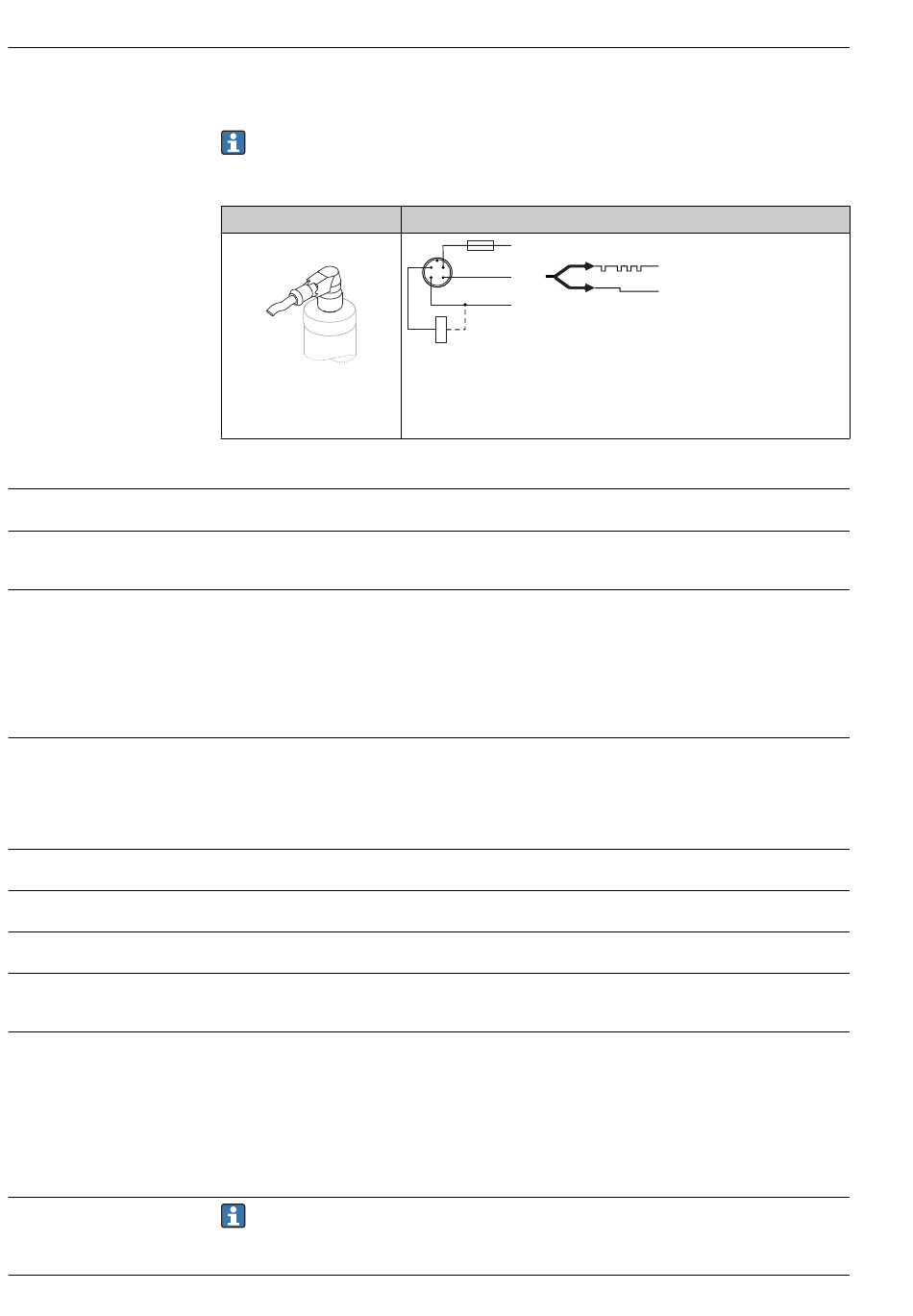

IO-Link avec une sortie tout ou rien
L+
2 1
C/Q
3 4
L–
Q2
1 Tension d' a limentation +
2 DC-PNP (Q2)
3 Tension d' a limentation -
4 C/Q (communication IO-Link ou mode SIO)
Liquipoint FTW23
1)
IO-Link
SIO
Endress+Hauser
