Liquipoint FTW23

Tension d'alimentation

Consommation

Consommation de courant

Raccordement électrique
Endress+Hauser
Alimentation électrique
10 ... 30 V DC
La communication IO-Link est garantie uniquement si la tension d' a limentation est d' a u moins 18 V.
< 1,2 W (à la charge max. : 200 mA)
< 40 mA
Source de tension : tension sécurisée ou circuit Class 2 (Amérique du Nord). L' a ppareil doit être
utilisé avec un fusible de 500 mA (à fusion retardée).
En fonction du câblage des sorties tout ou rien, le capteur fonctionne en mode MAX (détection de
niveau maximum) ou MIN (détection de niveau minimum).

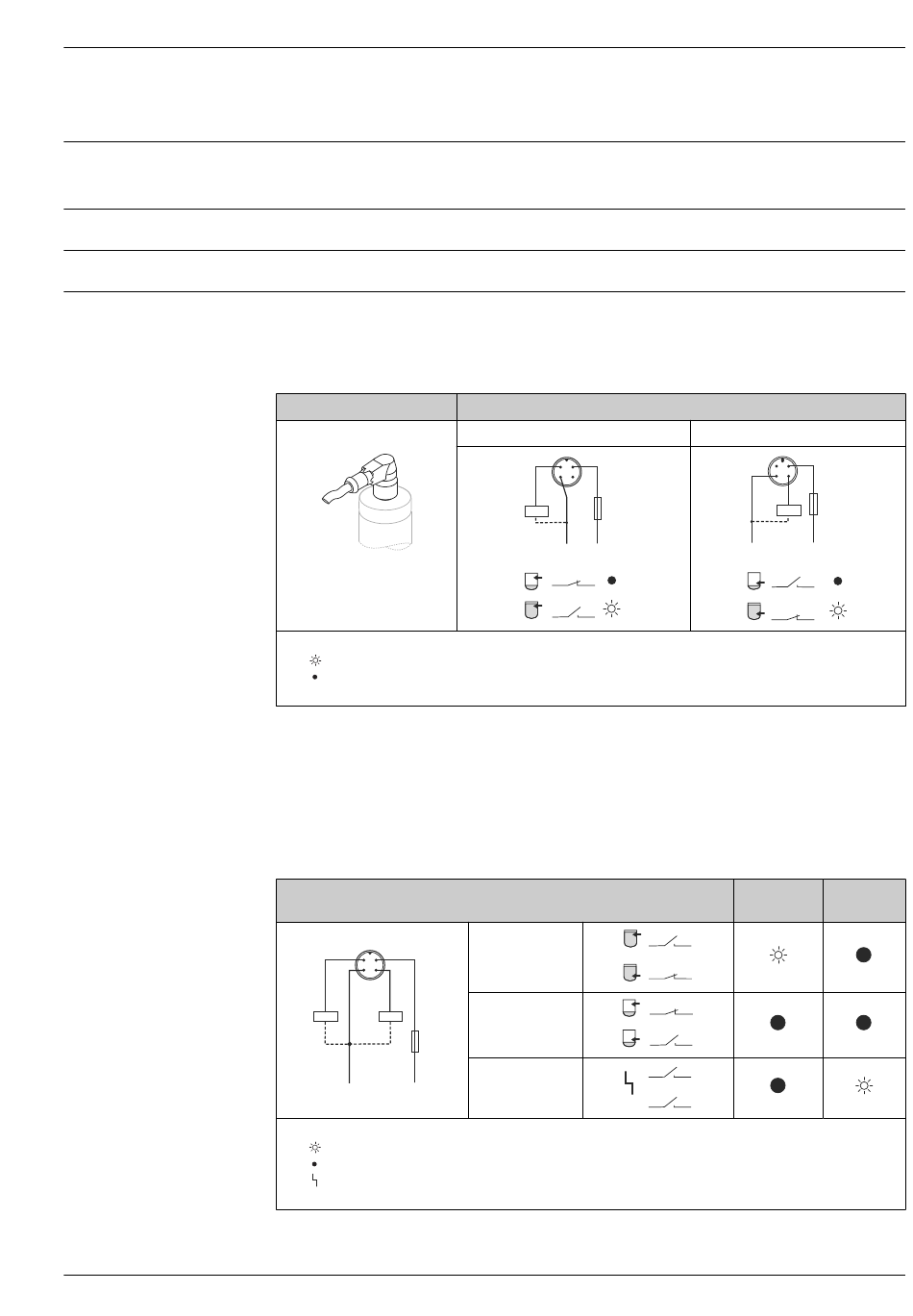

Raccordement électrique
Connecteur M12
Symboles Description
LED jaune (ye) allumée
LED jaune (ye) éteinte
K Charge externe
Contrôle du fonctionnement
En plus de la surveillance du niveau, il est également possible, avec le câblage deux voies, de réaliser
le contrôle de fonctionnement du capteur à condition qu' a ucune autre option de surveillance n' a it été
configurée via IO-Link.
Si les deux sorties sont connectées, les sorties MIN et MAX prennent des états opposés (antivalence)
en fonctionnement sans défaut. En cas de panne ou de rupture de ligne, les deux sorties retombent.
Raccordement pour le surveillance du fonctionnement à l'aide de l'opération
XOR
1
2
3
4
K1 K2
0.5A
L– L+
Symboles Description
LED allumée
LED éteinte
Défaut ou avertissement
K1 / K2 Charge externe
Mode de fonctionnement
MAX
1
2
3 4
K
0.5A
L– L+
1 2
1 2
Capteur couvert
Capteur
découvert
Défaut
MIN
2 1
4
3
0.5A
K
L+
L–
1 4
1 4
LED jaune
(ye)
1 2
1 4
1 2
1 4
1 2
1 4
LED rouge
(rd)
