Installation de l'appareil
avec terminaison
horizontale
I n s t a l l e r l e s y s t è m e d ' é v a c u a t i o n
conformément aux directives du fabricant
incluses avec les pièces de l'appareil.
1. Placer l'appareil à l'emplacement désiré. Vérifier
pour déterminer si les colombages muraux ou
les chevrons de toit font obstruction au passage
du conduit d'évacuation à installer. Si tel est le
cas, vous pouvez modifier l'emplacement du
foyer. Insérer la ligne de gaz, de préférence à
droite du foyer et la ligne électrique à gauche
(le boîtier de raccordement se trouve sur le
côté gauche).
2. Les tuyaux et raccords Direct Vent sont équipés
d'embouts spéciaux ''twist-lock'' pour connecter
le système d'évacuation à la buse de sortie
de l'appareil. Un adaptateur ''twist-lock'' est
disponible en option et doit être utilisé avec le
système d'évacuation directe Simpson Dura-
Vent.
3. Appliquer un filet de scellant Mill-Pac à l'intérieur
de la partie externe de l'adaptateur ainsi que
sur la buse interne de sortie du foyer. Enfiler
l'adaptateur sur les buses interne et externe
de sortie de l'appareil. Fixer uniquement à
la buse externe à l'aide des 3 vis fournies
(perforer des trous de guidage rendra la tâche
plus aisée). Ajuster la position de l'appareil et
le fixer à l'enchâssure à l'aide de clous ou de
vis en passant par les brides de clouage.
4. Monter l'assemblage des tuyaux et des coudes
aux longueurs désirées sur l'adaptateur de
l'appareil et serrer (tourner-verrouiller) les
raccords pour une parfaite étanchéité.

Remarques :

a) Procédure Twist-lock : Quatre encoches,
situées du côté femelle des tuyaux et
raccords, sont conçues pour
directement sur le côté mâle des raccords
et tuyaux adjacents, en plaçant les quatre
encoches de tuyau face aux quatre fentes
d'entrée du côté mâle (schéma 1). Insérer
complètement les sections de tuyau,
puis assembler une sectionTwist-Lock en
tournant (vissant) d'env. un quart de tour,
jusqu'à ce que les deux sections soient
complètement verrouillées. Les pattes de
verrouillage femelles ne sont pas visibles
de l'extérieur, sur les tuyaux noirs ou les
raccords. On peut les voir en examinant
l'intérieur des embouts femelles. On peut les
voir en examinant l'intérieur des embouts
femelles.
Pattes
de verrouillage
femelles
Mill-Pac
Pattes
de verrouillage
mâles

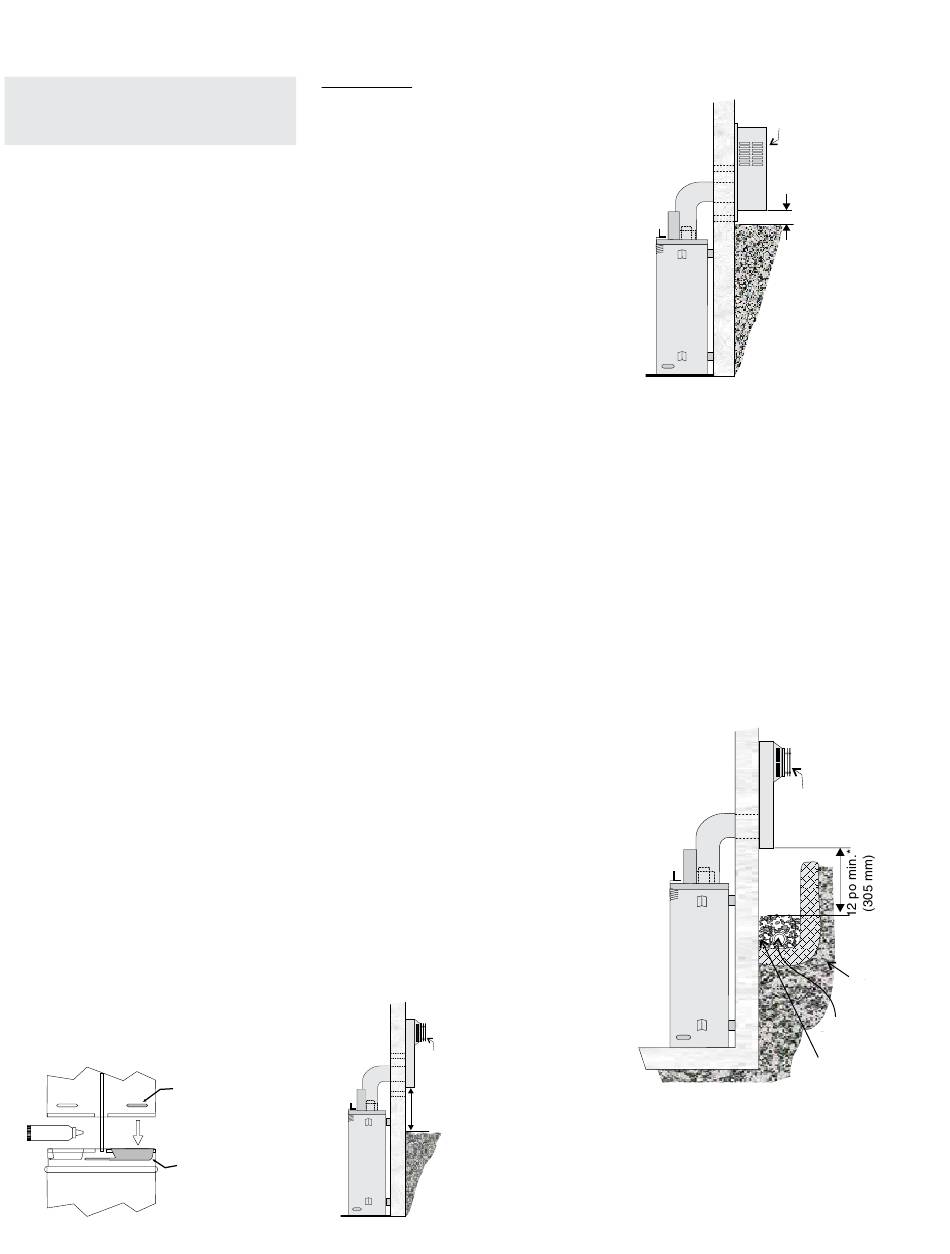

Schéma 1
REMARQUE : Pour de meilleurs résultats
et une performance optimale d'un système
d'évacuation homologué, il est vivement
recommandé d'appliquer du scellant Mill-
Pac (fourni) sur la partie interne de chaque
raccord de conduit. Le non-respect de cette
procédure peut causer des problèmes de
tirage et de performance qui ne sont pas
couverts par la garantie.
b) Les sections horizontales doivent être sup-
portées à tous les 3 pieds (0,91 m). Des
fixations murales sont disponibles à cet effet.
5. Tracer sur le mur une ouverture carrée de 10
po x 10 po (254 mm x 254 mm). Le centre de
ce carré doit être aligné avec l'axe central du
conduit horizontal. Découper l'ouverture de 10
po (254 mm) dans le mur extérieur puis faire
un contour de découpe propre pour la sortie
d'évacuation. Si le mur traversé est en matériaux
non combustibles (ex. blocs de maçonnerie ou
béton), un trou de 7 po (178 mm) de diamètre
est acceptable (7-1/2 po (191 mm) de dia. pour
les conduits flexibles).
Remarque : Avec Dura-Vent, le hauteur minimal
est obtenue en installant d'une coude de 90
directement sur l'adapteur de conduit rigide.
Remarques :
a) La section horizontale d'évacuation doit
être au même niveau que l'ouverture de
sortie, ou bien avoir une pente montante
de 1/4 pouce (6 mm) à chaque pied de
longueur. Ne jamais installer un conduit en
pente descendante. Cela pourrait causer
une surchauffe de l'appareil et augmenter
le risque d'incendie.
b) L'emplacement de la sortie du conduit
horizontal d'évacuation sur un mur extérieur
doit être conforme à tous les codes du
bâtiment locaux et nationaux et ne pas
être bloqué ni obstrué. Pour l'emplacement
de la sortie extérieure d'évacuation, voir «
Emplacements des terminaisons extérieures
s'insérer d'évacuation ».
c) Terminaisons en tuba :
Pour les installations nécessitant une pente
montante verticale à l'extérieur du bâtiment,
des terminaisons en tuba de 14 po (356
mm) et 36 po (914 mm) sont disponibles,
ainsi qu'une évacuation standard à pente
montante. Suivre les mêmes consignes
d'installation que celles pour les terminaisons
horizontales standard. NE JAMAIS installer
un tuba à l'envers.
Tuba
12 po min.*
(305 mm)
consignes d'installation
*Schémas 3 & 4 : Tel que spécifié au CSA B149.1
Installation Code. Les codes et règlements locaux
peuvent exiger des dégagements différents.
Installation au-dessous du niveau du sol
o
Si la terminaison en tuba doit être installée audes-
sous du niveau du sol (par ex. un sous-sol), un
drainage adapté doit être effectué pour éviter toute
infiltration d'eau dans la terminaison en tuba. Ne
tenter en aucun cas d'encastrer le tuba dans le mur
ou tout autre type d'enceinte.
6) La flèche sur le chapeau d'évacuation
doit pointer vers le haut. S'assurer que
les dégagements de 1-1/2 po (38 mm) des
matériaux combustibles sont respectés (Schéma
4). Mettre en place le chapeau d'évacuation.
REMARQUE : Pour les terminaisons en
Schéma 2
Foyer au gaz Grandview
Terminaison
d'évacuation
à pente montante
6-1/4 po min.*
(159 mm)
Remarque : L'évacuation
à pente montante ne
doit être utilisé que pour
des terminaisons au-
dessus du niveau du sol.
Schéma 3
Tuba
Encadrement
de soupirail
Drainage
adapté
Gravier
Schéma 4
tuba installées AU-DES-
SUS du niveau du sol,
respecter les codes et
règlements locaux et
nationaux.
