Installation Du Mur Froid / Cool Wall - Encadrement; Installation Du Mur Froid / Cool Wall - Encadrement - Regency Grandview G600C-1 Manuel D'installation & D'utilisation

consignes d'installation

Installation du mur froid / Cool Wall - Encadrement

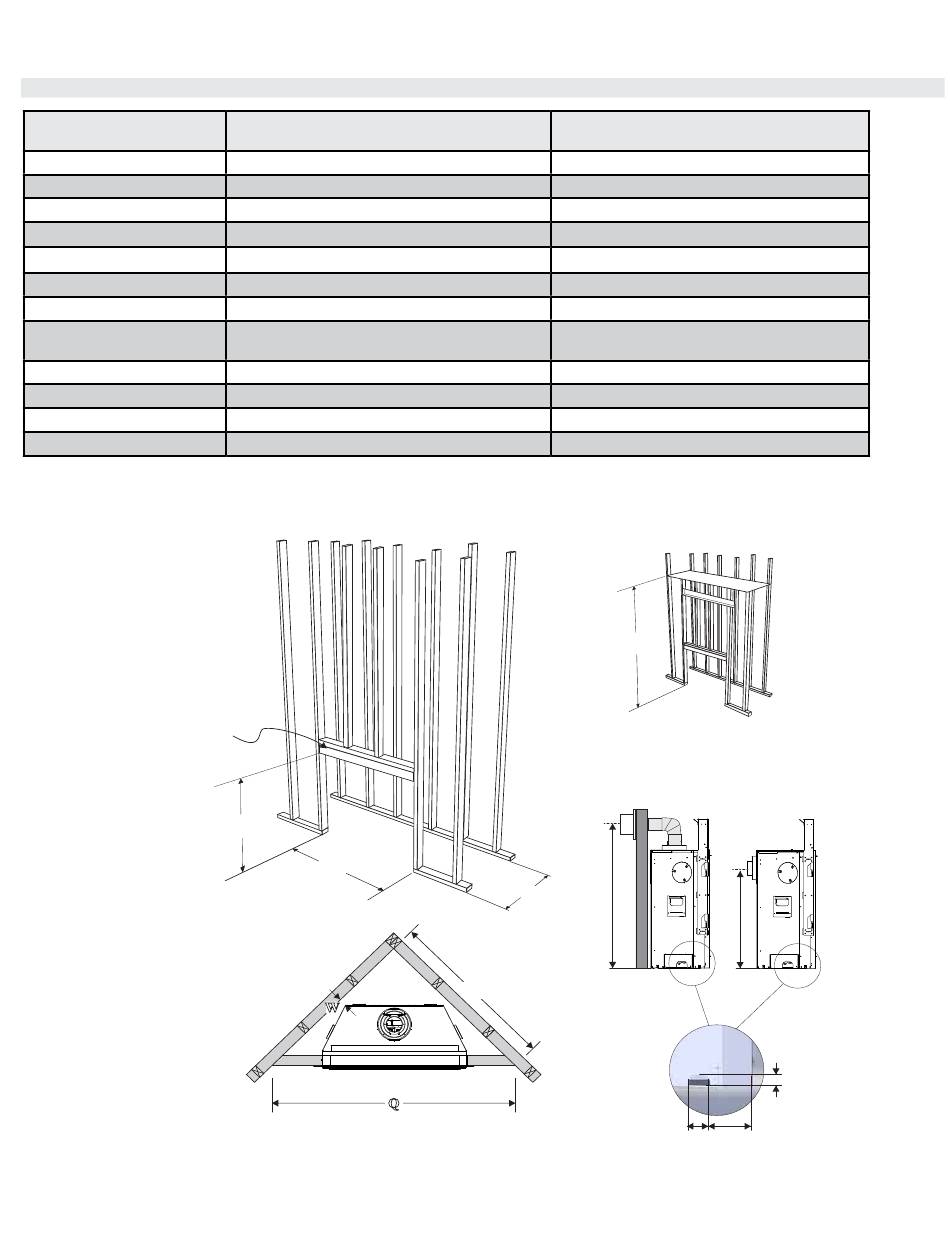

Dimensions de
l'encadrement
M
N*
O
P
Q
R
S (Évacuation à l'arrière)
S (Évacuation sur le dessus)
T
U
V
W
* Important : La hauteur de l'encadrement doit prendre en compte la hauteur du socle. Dimension N = N + épaisseur du socle une fois
installé.
Remarque : Les 2 espaceurs à l'arrière de l'appareil peuvent être enlevés car ils ne sont pas nécessaires dans cette
configuration. Réinstaller toutes les vis retirées. Les 2 espaceurs peuvent être recyclés ou jetés.
Traverse supérieure
combustible
** La profondeur et la largeur de l'encadrement ne prennent pas en compte la cloison sèche, le mur ou les matériaux similaires placés contre le mur du
fond ou le mur latéral. La profondeur de l'encadrement devra changer en fonction de l'épaisseur du matériau :
(exemple : M - largeur de l'encadrement de 33-1/2 po + cloison sèche de 1/2 po = 34 po)
(exemple : O - profondeur de l'encadrement de 15 po + cloison sèche de 1/2 po = 15-1/2 po)
|
28
Foyer au gaz Grandview
Description
Largeur de l'encadrement
Hauteur de l'encadrement
Profondeur de l'encadrement
Largeur du mur de parement d'angle
Largeur du mur de parement d'angle
Enceinte du plafond de l'enchâssure
Hauteur de l'axe central de l'évacuation à l'arrière
Hauteur de l'axe central de l'évacuation sur le
dessus
Hauteur du raccordement de gaz
Encastrement du raccordement de gaz
Largeur du raccordement de gaz
Dégagement jusqu'au coin de l'appareil
N
M
**
W
G600C-1
®
Mur froid (Cool Wall)
52-1/2 po (1334 mm)
74-1/2 po (1892 mm)
39-1/2 po (1003 mm)
R
Évacuation
sur le dessus
O
**
S
P
33-1/2 po (851 mm)
40 po (1016 mm)
15 po (381 mm)
37-1/4 po (946 mm)
25 po (635 mm)
1-7/8 po (48 mm)
8-3/8 po (213 mm)
3-1/2 po (89 mm)
1/2 po (13 mm)
Évacuation
à l'arrière
S
T
V U
