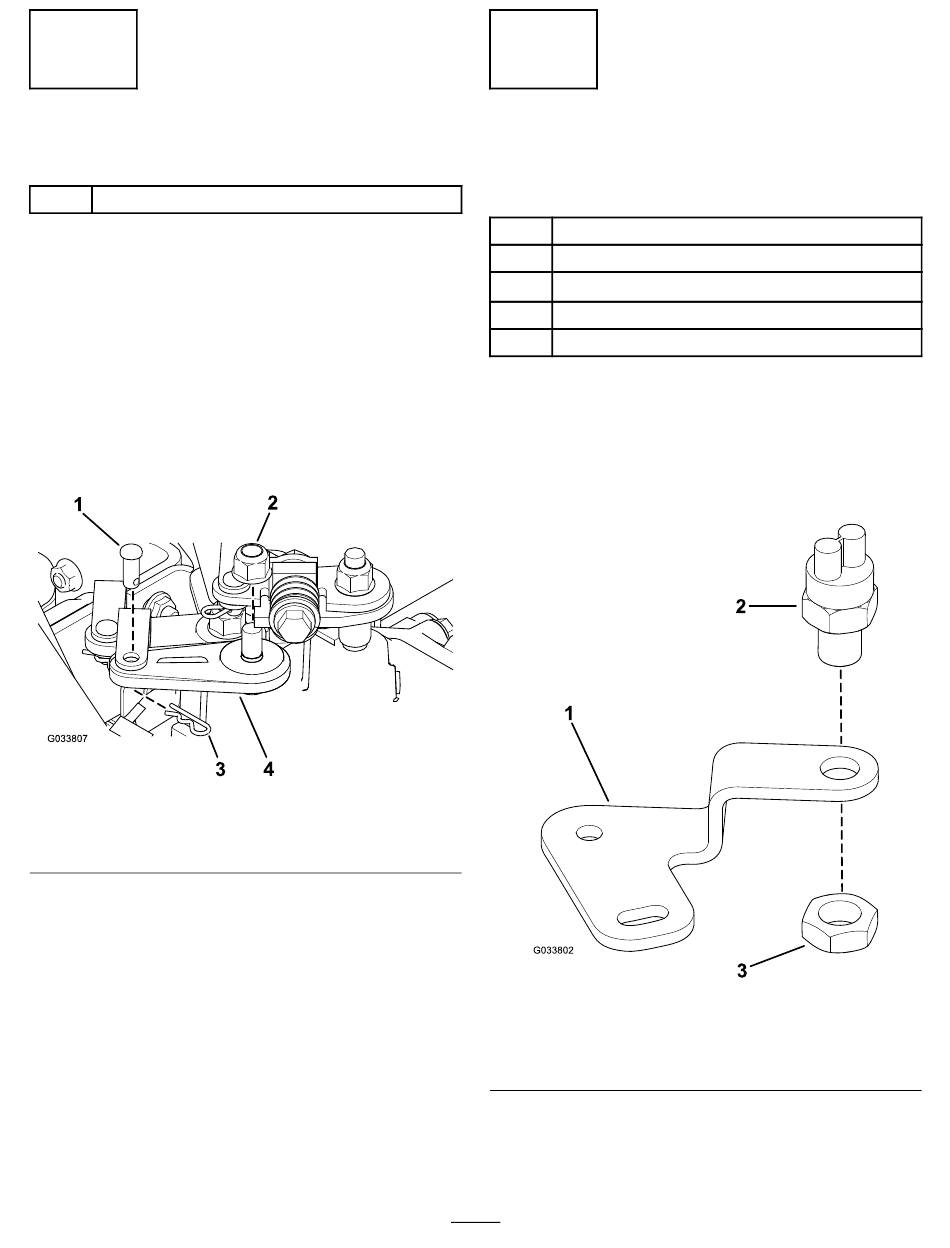

Montage du levier sélecteur
Pièces nécessaires pour cette opération:
1 Levier sélecteur
Procédure
1. Localisez le levier de 1ère-marche arrière et retirez le
contre-écrou (M10), la goupille fendue, l'axe de chape
et le levier existants.
Remarque: Conservez le contre-écrou (M10), l'axe
de chape et la goupille fendue pour la pose à l'opération
suivante.
2. Montez le levier sélecteur à l'aide du contre-écrou
(M10), de l'axe de chape et de la goupille fendue retirés
précédemment (Figure
1. Axe de chape
2. Contre-écrou (M10)
3. Serrez le contre-écrou (M10) à un couple de 2 599 à
2 712 N·cm.
2).
Figure 2
3. Goupille fendue
4. Levier sélecteur
4
Montage et réglage du
commutateur sphérique
Pièces nécessaires pour cette opération:
1 Support de commutateur sphérique
1 Commutateur sphérique
1
Écrou de blocage (9/16")
2 Boulon de carrosserie (5/16" x 1")
2 Contre-écrou (5/16")
Procédure
1. Amenez le levier sélecteur à la position
2. Fixez le commutateur sphérique sur son support à
l'aide de l'écrou de blocage (9/16"), comme montré à
la Figure 3.
1. Support de commutateur
sphérique
2. Commutateur sphérique
3. Fixez le support du commutateur sphérique au cadre
du silencieux à l'aide des 2 boulons de carrosserie
(5/16" x 1") et des 2 contre-écrous (5/16"), comme
montré à la Figure
3
POINT MORT
Figure 3
3. Écrou de blocage (9/16")
