Manuels Connexes pour Allmatic AS24
Sommaire des Matières pour Allmatic AS24

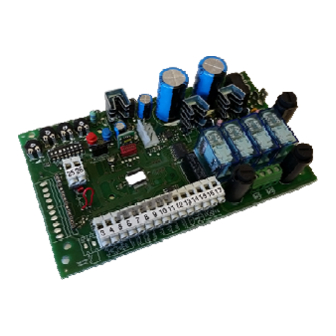

- Page 1 ARMOIRE DE COMMANDE AS24 Armoire de commande pour 1 - 2 moteurs 24Vdc Guide pour l’installation...
-
Page 2: Mise À Terre
1. Introduction La centrale de commande AS24 est indiquée pour les installations à 1 ou 2 moteurs à courant continu 24V et une absorption maximum de 7A. Le tableau de bord permet une régulation précise de la force de poussée, de la vitesse et de la sensibilité en phase de ralentissement, de la vitesse et de la sensibilité... -
Page 3: Contrôles Préliminaires
4. Contrôles préliminaires Avant de donner alimentation à la centrale, contrôler tous les câblages effectués. En particulier, contrôler qu'il y n'ait pas fils écorchés, courts-circuits entre fils et que tous les accessoires soient branchés aux points indiqués dans le schéma à la page 1. Une fois alimenté le système, vérifier que: Le led POWER soit allumé... -
Page 4: Apprentissage Des Courses
6. Apprentissage des courses Cette procédure doit être effectuée SEULEMENT par l'installateur et SEULEMENT pendant la mise en oeuvre du système. Si on n'utilise pas de télécommande, il est nécessaire d'utiliser la touche Rouge (P1) et BLEU (P2) présentent sur la fiche ou avec les boutons P.P et PED. Il faut exécuter ensuite la procédure suivante. -
Page 5: Régulation Du Seuil Du Capteur Ampérométrique En Ralentissement
8. Régulation du seuil du capteur ampérométrique en ralentissement Cette procédure doit être effectuée SEULEMENT par l'installateur et SEULEMENT pendant la mise en œuvre du système. Pour une programmation correcte, avant d'effectuer des modifications reporter toujours l'automation en position totalement fermée. SLOW.DOWN. - Page 6 10. Régulation vitesse moteur en ralentissement Cette procédure doit être effectuée SEULEMENT par l'installateur et SEULEMENT pendant la mise en œuvre du système. Pour une programmation correcte, avant d'effectuer des modifications reporter toujours l'automation en position totalement fermée. SLOW.DOWN. VELOCITY Il est possible de tourner le trimmer SLOW.
-
Page 7: Personnalisation De L'ouverture Piéton (Ouverture Partielle)
12. Personnalisation de l'ouverture piéton (ouverture partielle) Cette procédure doit être effectuée SEULEMENT par l'installateur et SEULEMENT pendant la mise en œuvre du système. Pour une programmation correcte, avant d'effectuer des modifications reporter toujours l'automation en position totalement fermée. Si elle n'est pas personnalisée, l'ouverture piéton correspond à... -
Page 8: Fonctions Avancées
14.8 Réglage du nombre de battant La centrale AS24 è capable de fonctionner avec des portails à 1 ou 2 battants. Ce réglage est effectué en plaçant le il dip n° 8 sur OFF si on désire le fonctionnement à deux battants et sur ON si on désire le fonctionnement à 1 battant. Ce réglage DOIT être fait avant d’effectuer la phase d’apprentissage des courses. -
Page 9: Modalité D'intervention Des Photocellules
15. Modalité d'intervention des photocellules La modalité d’intervention des photocellules est différencié: • Les photocellule interne bloquent le mouvement tant que l’obstacle est présent, après quoi, comporte la réouverture complète de l’automation • Les photocellule externe n'interviennent pas en ouverture, pendant qu'ils inversent immédiatement le mouvement jusqu'à... -
Page 10: Carte Supplémentaire (Pas En Dotation)
19. Carte supplémentaire (pas en dotation) La carte AS24 à un connecteur (voir schéma page 1) où il est possible insérer une carte additionnelle pour avoir les sorties pour le branchement de l’électroserrure et de la minuterie d’éclairage. Le temps d’allumage de la minuterie d’éclairage est fixé à 1 min et 30 secondes.
