Description

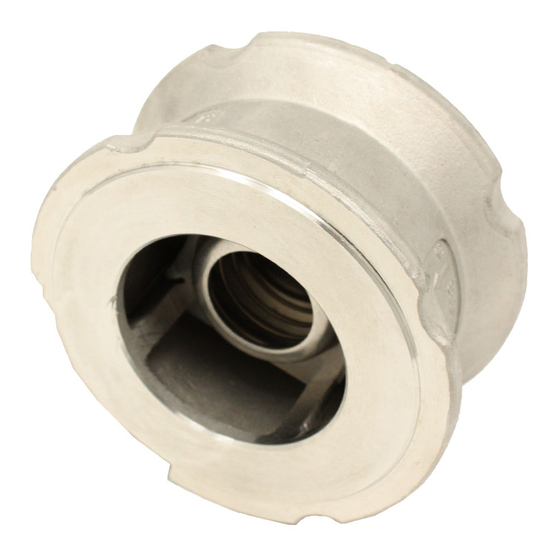

Le DCV4 est un clapet de retenue à disque en acier inox destiné à
être monté entre brides ASME. Il est conçu pour une utilisation
avec une large gamme de fluides sur des process, des circuits
d'eau chaude, des lignes de vapeur et de condensat, etc. Dimen-
sions face à face conformes à la norme EN 558 part 2, séries 52.
En standard, la vanne est livrée avec siège métal-sur-métal pour
utilisation sur de la vapeur. Pour utiliser sur de l'huile, de l'air, du
gaz ou de l'eau, des sièges souples sont disponibles.
Options
Ressorts à forte tension pour températures jusqu'à 400°C
Portées souples en Viton pour l'huile, le gaz et la vapeur.
Portées souples en EPDM pour l'eau.
Directives
Conforme à la Directive Européenne «Pression» (PED).
Classe d'étanchéité
Clapets avec disque standard: conformes à EN 12266-1 Rate E.
Les versions conformes à EN 12266-1 Rate D sont disponibles sur
demande.
Les versions à portée souple sont conformes à EN 12266-1 Rate
A à condition qu'une pression différentielle existe.
Certification
Cet appareil est disponible avec un certificat matière selon EN
10204 3.1. Toute demande de certificat doit être spécifiée lors de
la passation de la commande.
Diamètres et raccordements
DN15, DN20, DN25, DN40, DN50, DN80 et DN100.
Peut être monté entre brides ASME 150 ou ASME 300.
Construction
Rep. Désignation Matière
Corps Acier inox aust.
1
2 Disque Acier inox aust.
Ressort de maintien Acier inox aust.
3
Ressort standard Acier inox aust.
4 Ressort
Acier au nickel
haute température
Fonctionnement
Les clapets de retenue à disque s'ouvrent sous la pression du flu-
ide et se ferment sous celle du ressort dès que le débit s'arrête et
avant que le retour de débit ne survienne.
Ouvert
DCV4
Clapet de retenue à disque
Limites d'emploi
ASTM A351 CF3M
ASTM A276 316
BS 1449 316 S11
BS 2056 316 S42
A – B – D
Nimonic 90
E – C – D
Note : Les chiffres publiés ne sont valables que pour les exécu-
tions à siège métal-sur-métal. Pour les versions à siège en Viton
ou EPDM, les limites d'emploi sont limitées par le matériel choisi.
Conditions de calcul du corps
PMA Pression maximale admissible
TMA Température maximale admissible
Température minimale admissible
PMO Pression maximale de fonctionnement
TMO – Température
max. de fonctionnement
Température minimale de fonctionnement
Note : pour des températures inférieures
contacter Spirax Sarco.
Limites de température avec siège en Viton
Limites de température avec siège en EPDM
Pression d'épreuve hydraulique
Fermé
Modifications réservées
Courbe
vapeur
Pression (bar eff.)
Ce produit ne doit pas être utilisé dans la zone ombrée
avec ressort à haute température
avec ressort standard
Ressort standard 300°C @ 31,5 bar eff.
Ressort à haute
température
Sans ressort
TI-P134-04
CMGT-BEf-12
6.2.2.020
ASME 300
49 bar eff. @ 37°C
400°C @ 29 bar eff.
-29°C
49 bar eff. @ 37°C
400°C @ 29 bar eff.
400°C @ 29 bar eff.
-29°C
-25°C à +205°C
-40°C à +120°C
76 bar eff.
