4.4 Installation de la ferrite de câble
Votre produit est livré avec une ferrite de câble. Pour assurer la conformité EMC, la ferrite fournie
doit être installée sur le câble d'alimentation en suivant les instructions ci-dessous.

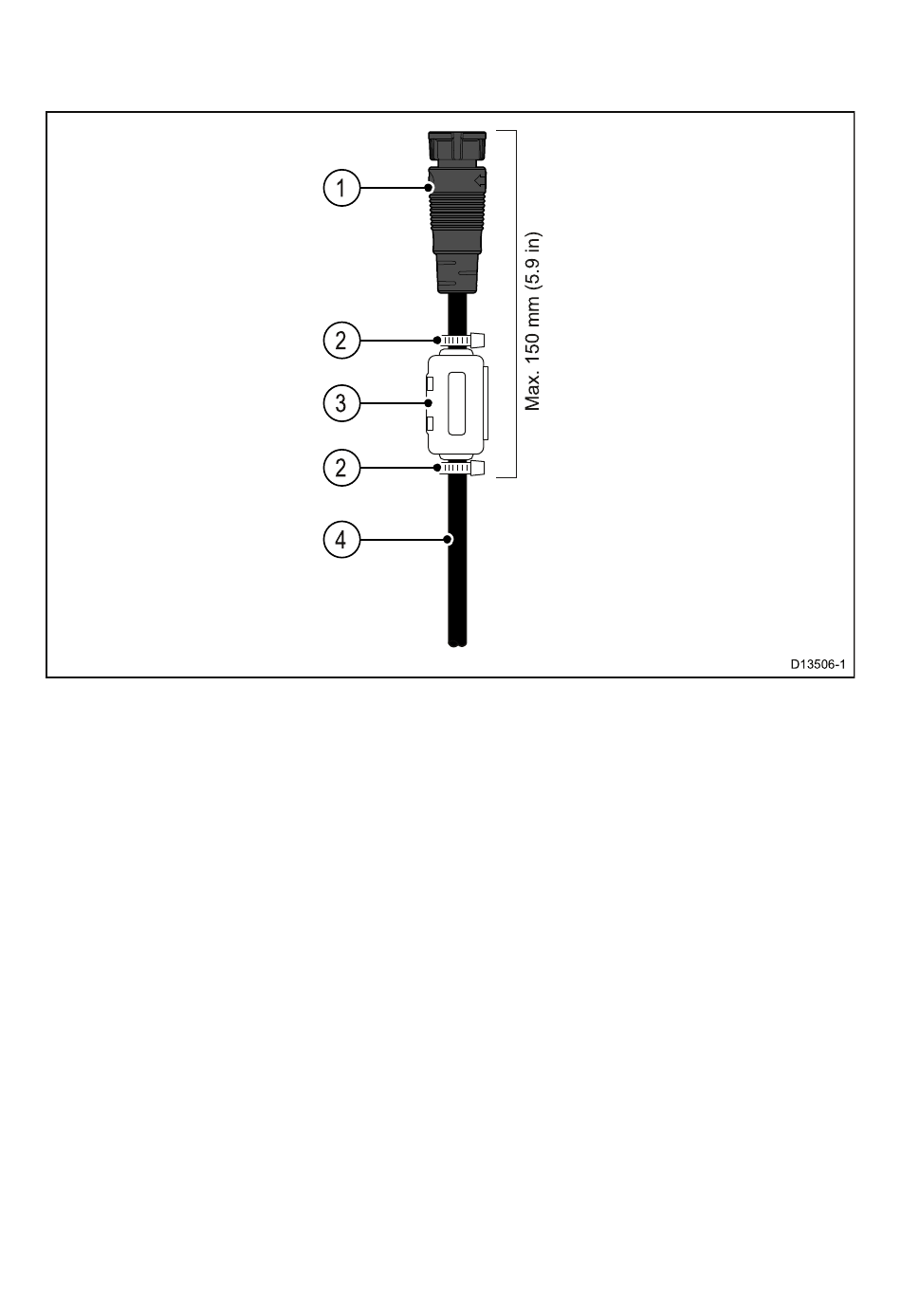

1. Connecteur de sonde.
2. Utilisez les serre-câbles fournis pour fixer la ferrite en position.
3. Posez la ferrite fournie sur le câble de sonde, en veillant à ce qu'elle soit bien ajustée. La ferrite
doit être installée aussi près que possible du connecteur, mais en veillant à ce que la distance
entre la ferrite et le haut du connecteur soit inférieure ou égale à 150 mm (5,9 pouces).
4. Câble de sonde.
28
