Sommaire des Matières pour Norton Clipper TR 250 H

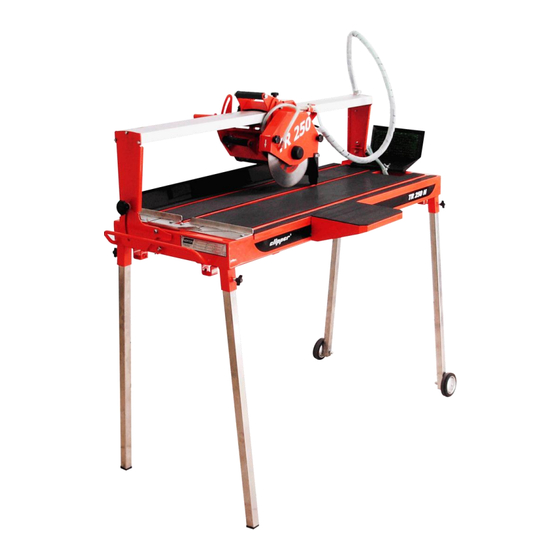

- Page 1 TR 250 H MANUEL D’ UTILISATION...
-
Page 3: Déclaration De Conformité
Le constructeur soussigné: SAINT - GOBAIN ABRASIVES S.A. 190, BD. J. F. KENNEDY L-4930 BASCHARAGE Déclare que le matériel neuf désigné ci-après : TR 250 H Scie de carrelage: 70184629084 Code : 70184629611 est conforme aux dispositions des Directives : ... -
Page 5: Table Des Matières
TR250 H: MANUEL D’UTILISATION TABLE DES MATIERES CONSEILS DE SECURITE FONDAMENTAUX Pictogrammes Plaquette machine Conseils de prévention à certaines phases de fonctionnement DESCRIPTION DE LA MACHINE Description sommaire But de l’utilisation Vue d’ensemble des composants Données techniques MONTAGE ET MISE EN ROUTE Montage des pieds Tête de coupe Montage des outils... -
Page 6: Conseils De Securite Fondamentaux
1 CONSEILS DE SECURITE FONDAMENTAUX La TR250 est exclusivement destinée à la coupe de carrelage et de matériaux abrasifs à l’aide de disques diamantés NORTON, principalement sur chantier. Une utilisation autre - ou élargie -, contraire aux conseils du fabricant, sera considérée comme non- conforme. -
Page 7: Plaquette Machine
1.2 Plaquette machine Vous pouvez trouver des informations importantes sur la plaquette suivante fixée sur votre machine : Diamètre max. disque Modèle de machine Code Machine Poids Année de production Diamètre l’alésage Type Machine Puissance Vitesse de rotation du disque Numéro de série Norme de Sécurité... -
Page 8: Description De La Machine
2 DESCRIPTION DE LA MACHINE Toute modification sur la machine altérant ces propriétés initiales ne peut être effectuée que par Saint-Gobain Abrasives, seul habilité à confirmer la conformité du produit. Saint-Gobain Abrasives conserve le droit d’apporter toute modification technique ou au design de la machine sans notification préalable. -
Page 9: Données Techniques
2.4 Données techniques Moteur 1,3 kW Tension 230V, 50Hz Protection du moteur IP54 Diamètre maximal de disque 250 mm Alésage 25,4 mm Vitesse de rotation de la lame 2800 min Profondeur maximale de coupe 60 mm Longueur de coupe 1000 mm Diamètre des flasques 90 mm Pression acoustique... -
Page 10: Montage Et Mise En Route
3 MONTAGE ET MISE EN ROUTE Avant d’utiliser la machine pour la première fois, veuillez suivre les quelques instructions suivantes. 3.1 Montage des pieds Dépliez les pieds d’un coté de la machine et serrez-les à l’aide des boutons moletés. Puis dépliez les pieds de l’autre coté... -
Page 11: Mise En Route De La Machine
La pompe à eau ne doit en aucun cas tourner à vide. Ajoutez de l’eau dans le bac si la pompe n’est plus entièrement immergée, et évitez que les busettes d’eau soient bouchées en les nettoyant régulièrement. En cas de risque de gel, veuillez vider entièrement le système de refroidissement de la lame. 3.6 Mise en route de la machine Connectez votre machine à... -
Page 12: Transport Et Stockage De La Machine
4 TRANSPORT ET STOCKAGE DE LA MACHINE Veuillez suivre les instructions suivantes pour transporter et stocker la TR250 de manière sûre. 4.1 Sécurité dans le transport Démontez toujours le disque et videz le bac à eau avant le transport ou le déplacement de la machine. -
Page 13: Utilisation De La Machine
5 UTILISATION DE LA MACHINE Vous trouverez dans ce chapitre des conseils pour utiliser la machine de manière sûre. 5.1 Installation Voici quelques renseignements concernant le site d’installation de la machine. 5.1.1 Informations concernant le site d’implantation Libérez le site d’installation de la machine de tout ce qui pourrait entraver le déroulement des travaux ! ... -
Page 14: Coupe Forcée
5.2.1 Coupe forcée Avec cette méthode, la tête de coupe de la machine est verrouillée à une profondeur donnée et la lame est poussée vers le matériau comme l’indique le croquis. Abaissez la tête de coupe à l’aide de la poignée jusqu’à la profondeur désirée. Pour la coupe du matériau en une seule passe, la tête de coupe sera abaissée de façon à... -
Page 15: Entretien, Soin Et Inspection
6 ENTRETIEN, SOIN ET INSPECTION Afin de maintenir la qualité de coupe dans le temps, et pour un fonctionnement sûr et sans problème de la machine, veuillez vous tenir au plan d’entretien suivant : Contrôle visuel (état général, étanchéité) Ensemble de la machine Nettoyer Flasque et ensemble de Nettoyer... -
Page 16: Pannes - Causes Et Reparation
7 PANNES - CAUSES ET REPARATION 7.1 Comportement en cas de panne Lors de panne en cours d’utilisation, éteignez la machine, et débranchez-la du réseau électrique. Des travaux sur le système électrique de la machine ne peuvent être effectués que par un électricien qualifié. -
Page 17: Schéma Électrique
7.3 Schéma électrique VERT / JAUNE INTERRUPTE BRUNN BRUN BLEU BLEU 7.4 Service après-vente Lors d’une commande de pièces détachées, indiquez toujours : a. Le numéro de série (sept chiffres) b. Numéro de la pièce c. Description exacte d. Nombre de pièces désirées e. - Page 18 Vous pouvez obtenir de l’aide technique, des pièces de rechanges et des disques diamantés auprès de nos distributeurs locaux. Bénélux et France Allemagne Saint-Gobain Abrasives S.A. Saint-Gobain Abrasives GmbH Numéros de téléphone gratuits : Birkenweg 45-49, Belgique : 0 800 18951 D-50389 WESSELING France : 0 800 90 69 03 Tel : (02236) 8911 0...
- Page 20 www.construction.norton.eu Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com...
