Entretien

Remplacement des
ampoules
Remplacement des ampoules des
projecteurs de travail
1. Vérifiez que le commutateur d'éclairage est à la
position .
ÉTEINTE
2. Retirez les 6 vis de fixation du projecteur de
travail (Figure 73).

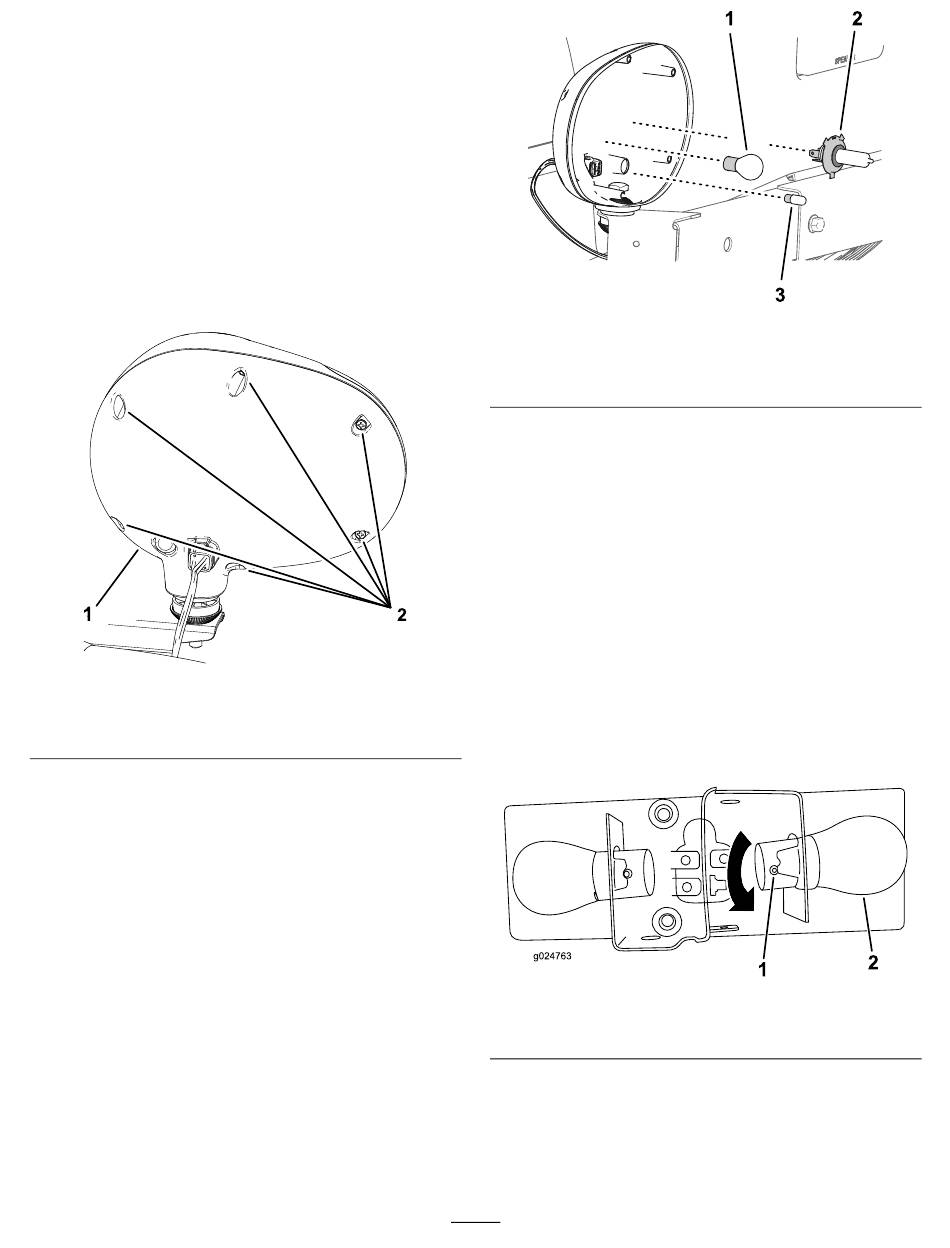

Figure 73
1. Vis
3. Déposez le boîtier du projecteur de travail
(Figure 73).
4. Retirez l'ampoule dont le filament est rompu.
g209233
2. Boîtier du projecteur de
travail
1. Ampoule (21 W)
2. Ampoule (4 W)
5. Installez l'ampoule neuve.
6. Fixez le boîtier du projecteur de travail avec les
6 vis.
Remplacement d'une ampoule de
feu arrière
1. Vérifiez que le commutateur d'éclairage est à la
position
ÉTEINTE
2. Retirez les 2 vis qui fixent le boîtier et le verre à
la base du feu arrière.
3. Déposez le boîtier du feu arrière.
4. Appuyez sur l'ergot de l'ampoule, tournez
l'ampoule vers la gauche et enlevez-la
75).
1. Ergot
5. Insérez l'ampoule neuve dans la douille à la
place de l'ancienne.
6. Tournez l'ampoule neuve vers la droite jusqu'à
ce que l'ergot s'aligne sur la fente dans la douille
(Figure 75).
