Câble USB
(fait partie du
contenu de la
livraison)
POWER
Comm.
Error
-- (moins)
+ (plus)
(noir)
(rouge)

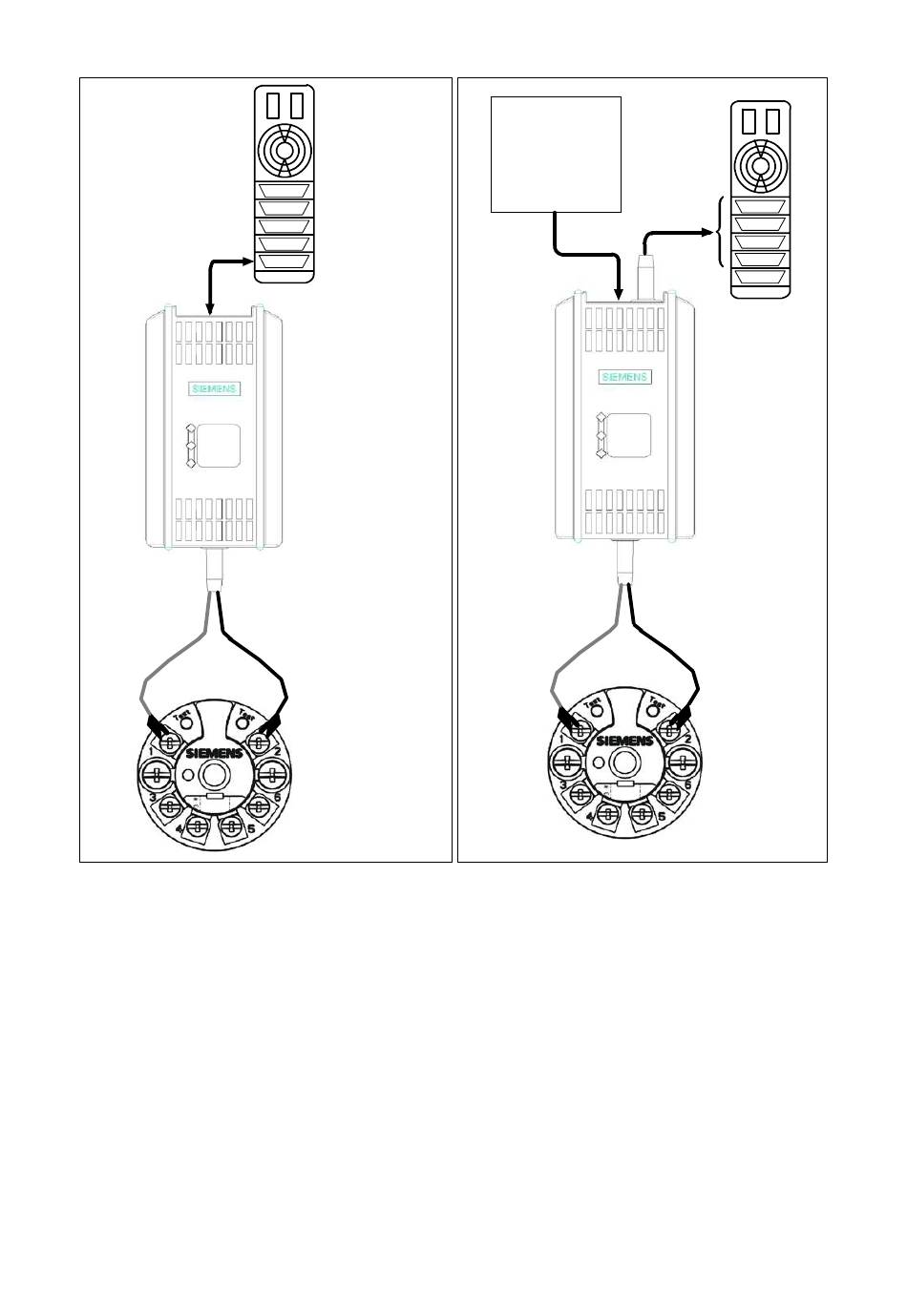

Figure 17 Paramétrage SITRANS TH200
via un modem USB
Vous trouverez d'autres consignes pour le paramétrage du transmetteur dans les instructions de
service relatives aux produits suivants :
- Modem pour SITRANS TH100 et SITRANS TH200 et logiciel de paramétrage SIPROM T (numéro
de référence : 7NG3092--8KM ou 7NG3092--8KU)
- CD « sitrans t -- temperature transmitters », numéro de référence A5E00364512
9.1.2
SITRANS TH300
Grâce au logiciel de paramétrage SIMATIC PDM et au module de couplage (modem HART), le
transmetteur peut être exploité et paramétré avec un PC. Pour ce faire, le module de couplage doit
être connecté au circuit électrique de la sortie. L'alimentation en tension du transmetteur doit être
opérationnelle et la charge du circuit électrique doit s'élever au moins à 250 ohms (voir également à
ce sujet Figure 10, page 21).
42
COM1
COM2
COM 3
COM 4
USB
PC
Modem pour
le SITRANS
TH100/TH200
via USB
7NG3092--8KU
Bloc
d'alimentation
enfichable 6 V
(fait partie du
contenu de la
livraison)
POWER
Comm.
Error
+ (plus)
(rouge)
Figure 18 Paramétrage SITRANS TH200
via un modem RS232
Instructions de service
COM1
COM2
COM 3
COM 4
USB
PC
Modem pour
le SITRANS
TH100/TH200
via RS232
7NG3092--8KM
-- (moins)
(noir)
SITRANS TH200/TH300
A5E00393070--01
