Instructions de service
8.13.2 Calibration du capteur (deux points)
Avec la calibration du capteur (deux points), il est possible de régler la courbe caractéristique du
capteur relié par rapport à deux points de calibrage. Les résultats sont des valeurs de mesure
correctes aux points de calibration. La calibration du capteur en deux points permet la réduction des
erreurs dues à la courbe caractéristique.
8.13.3 Ajustage du point inférieur de calibration du capteur
La grandeur (par ex. température ou résistance) pour laquelle la calibration inférieure du capteur doit
être effectuée est établie à l'entrée du transmetteur. Via le logiciel de commande (SIPROM T pour
SITRANS TH200 voire SIMATIC PDM ou pocket HART pour SITRANS TH300), il est possible
d'indiquer au transmetteur de reprendre cette valeur de processus. Ceci représente alors un décalage
de la courbe caractéristique (B, Figure 13, page 29).
8.13.4 Ajustage du point supérieur de calibration du capteur
La grandeur (par ex. température ou résistance) pour laquelle la calibration supérieure du capteur
doit être effectuée est établie à l'entrée du transmetteur. Via le logiciel de commande, il est possible
d'indiquer au transmetteur de reprendre cette valeur de processus. Ceci entraîne une correction de
la pente de la courbe caractéristique (C, Figure 13). Ceci n'a aucune influence sur le point inférieur de
calibration du capteur.
Grandeur
mesurée

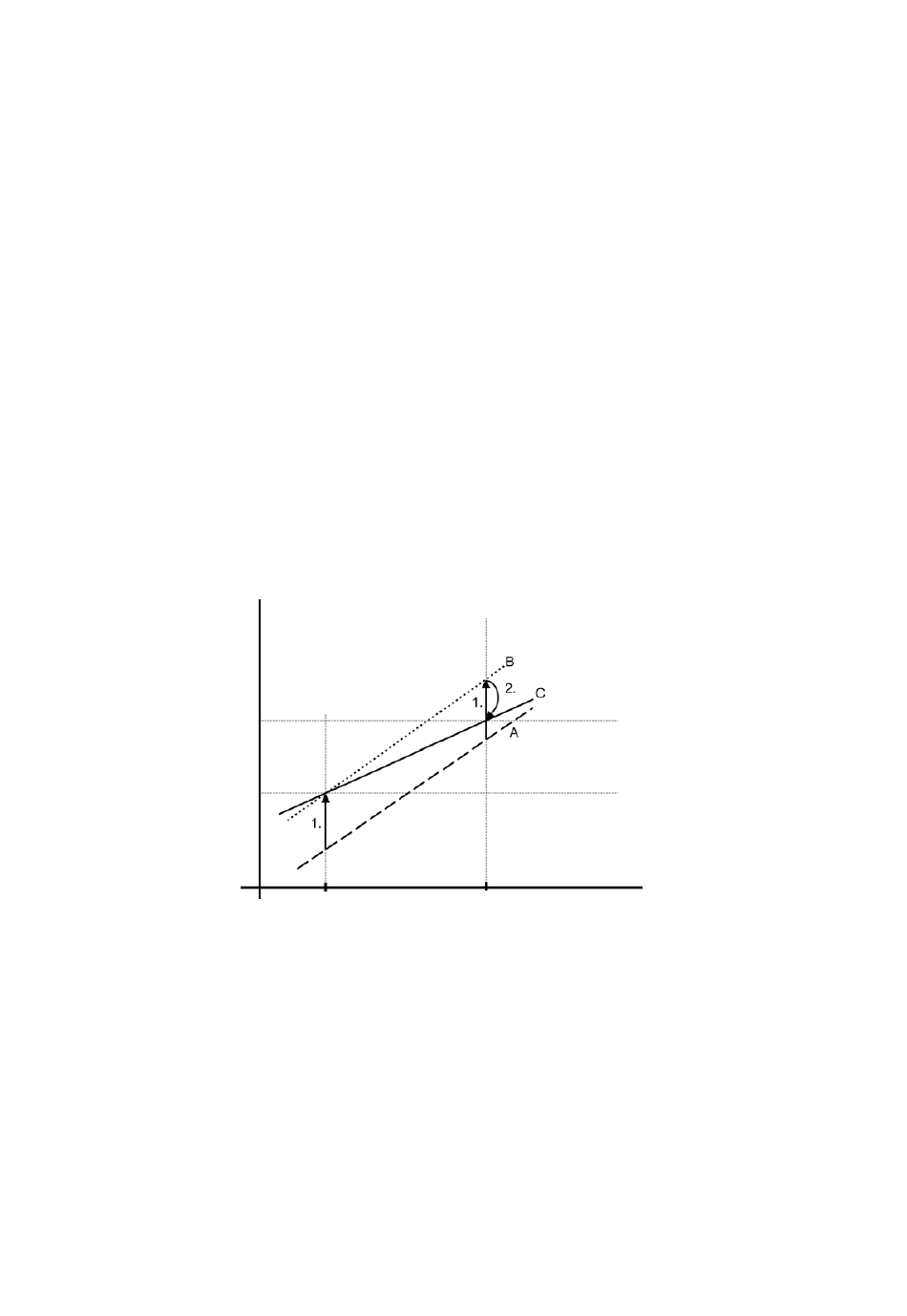

Figure 13 Calibration du capteur
A : courbe caractéristique de sortie
B : courbe caractéristique après la calibration inférieure du capteur
C : courbe caractéristique après la calibration supérieure du capteur
SITRANS TH200/TH300
A5E00393070--01
1.: A ! B : translation parallèle
2.: B ! C : modification de la pente
point de
calibration supérieure
calibration inférieure
valeur de
point de
processus prescrite
29
