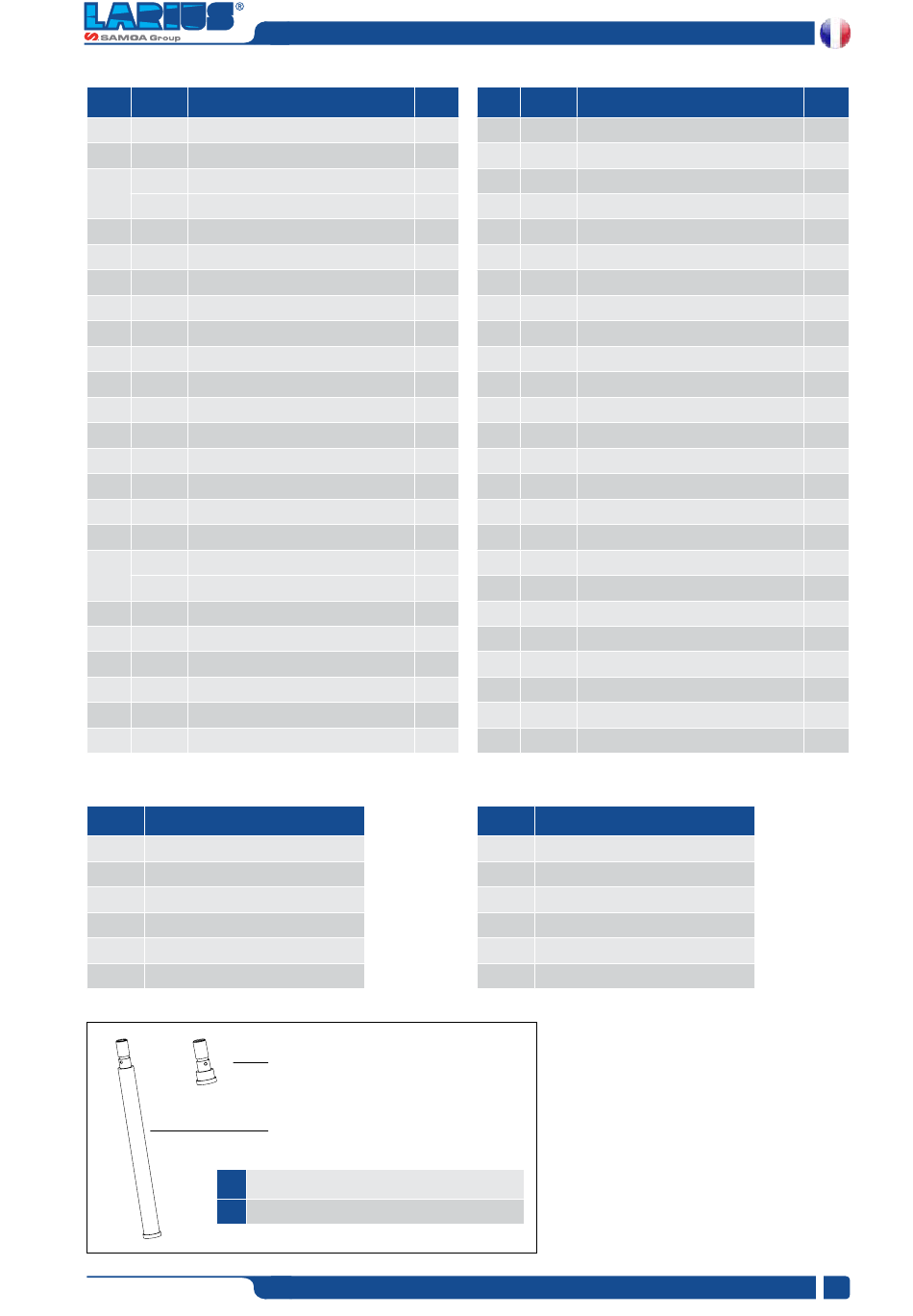

Rep. Code Description
1 96073 O-ring
2 96860 Bague de serrage
96712 Tirant de jonction standard
3
96803 Tirant de jonction long
4 3323 Goupille
5 96820 Raccord de jonction
6 91001/1 Godet huile lubrifiante
7 3429 O-ring
8 96955 Bague serre-joints
9 95721/2 Raccord purge de pompe
10 95721/1 Bouchon de vidange
11 95721/4 Poignée
12 53002/4 Ecrou M8
13 96984 Bague femelle pour garnitures supérieures
14 96982 Joint PTFE
15 96982/1 Joint blanche
16 96983 Bague mâle pour garnitures supérieures
99583 Tirant pompe palan 30L
17
99584 Tirant pompe palan 200L
18 ..... Joint
19 ...... Ecrou
20 3144 Raccord sortie matériau ½"
21 96895/1 Logement supérieur
22 96876 Bague mâle pour garnitures intermédiaire
23 96877 Paquet joints intermédiaire
Kit de ReCHange - Cod. 40274
Pos. Description
13 Bague femelle pour garnitures supérieures
14 Joint PTFE
15 Joint blanche
16 Bague mâle pour garnitures supérieures
23 Paquet joints intermédiaire
25 Garniture en cuivre
A
STANDARD Extension jonction palan 30 L
B LONG Extension jonction palan 200 L
ED. 07 - 04/2021 - Cod. 150170
Q. té
1
1
1
1
1
1
1
1
1
1
1
1
1
1
3
2
1
3
3
3
3
1
1
1
1
A
B
Rep. Code Description
24 96878 Bague femelle pour garnitures intermédiaire
25 96883 Garniture en cuivre
26 96897 Logement inférieur
27 96889 Joint
28 96988 Tige
29 96880 Tourillon butée bille
30 96879 Guide bille
31 4060 Bille
32 96045 Vanne d'étanchéité
33 96882 Goupille
34 96885 Tige pour injection de la matière
35 96845/1 Bague serre-joints
36 98460 Anneau mâle
37 91022 Joint PTFE
38 91049 Garniture polyéthylène
39 98462 Anneau femâle
40 96887 Obturateur
41 96853 Siège de fermeture obturateur
42 96894 Cylindre entrée matériel
43 95939 Guide plateau
44 96891 Arrêt plateau injection
45 96892 Plateau inject. mat.
46 96893 Ecrou
47 11503 Clé à secteur
48 96023 Ressort protection
Pos. Description
27 Joint
33 Goupille
36 Anneau mâle
37 Joint PTFE
38 Garniture polyéthylène
39 Anneau femâle
tiRant
SIRIO 60:1
Q. té
1
3
1
1
1
1
1
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
