Mise En Place De La Batterie Neuve; Dépose De L'ancienne Batterie - Toro Workman MD Instructions De Montage

Kit batterie
Masquer les pouces Voir aussi pour Workman MD:
Table des Matières

Publicité

2
1
1. Borne positive de la
batterie
2. Connecteur rapide
3. Levier
Remarque: Il sera peut-être nécessaire d'ajuster
l'écrou de blocage pour maintenir le connecteur
correctement sur la borne.
3. Placez la cosse sur la borne de la batterie. Fermez le
levier pour serrer la cosse sur la borne.
Remarque: Vérifiez que la cosse est bien serrée
sur la borne de la batterie. Si elle est trop lâche,
tournez l'écrou de blocage dans le sens horaire
jusqu'à la cosse soit bien serrée.
3
Dépose de l'ancienne batterie
Aucune pièce requise
Procédure
1. Élevez le plateau de la machine sur laquelle le kit
batterie doit être installé.
2. Localisez la batterie sur le côté droit de la machine.
Retirez le couvercle.
3. Débranchez les câbles de la batterie. Pour plus de
renseignements, lisez le Manuel de l'utilisateur.
4. Retirez les fixations qui maintiennent la batterie et le
support sur le châssis de la machine (Figure 5).
3
4
G015700

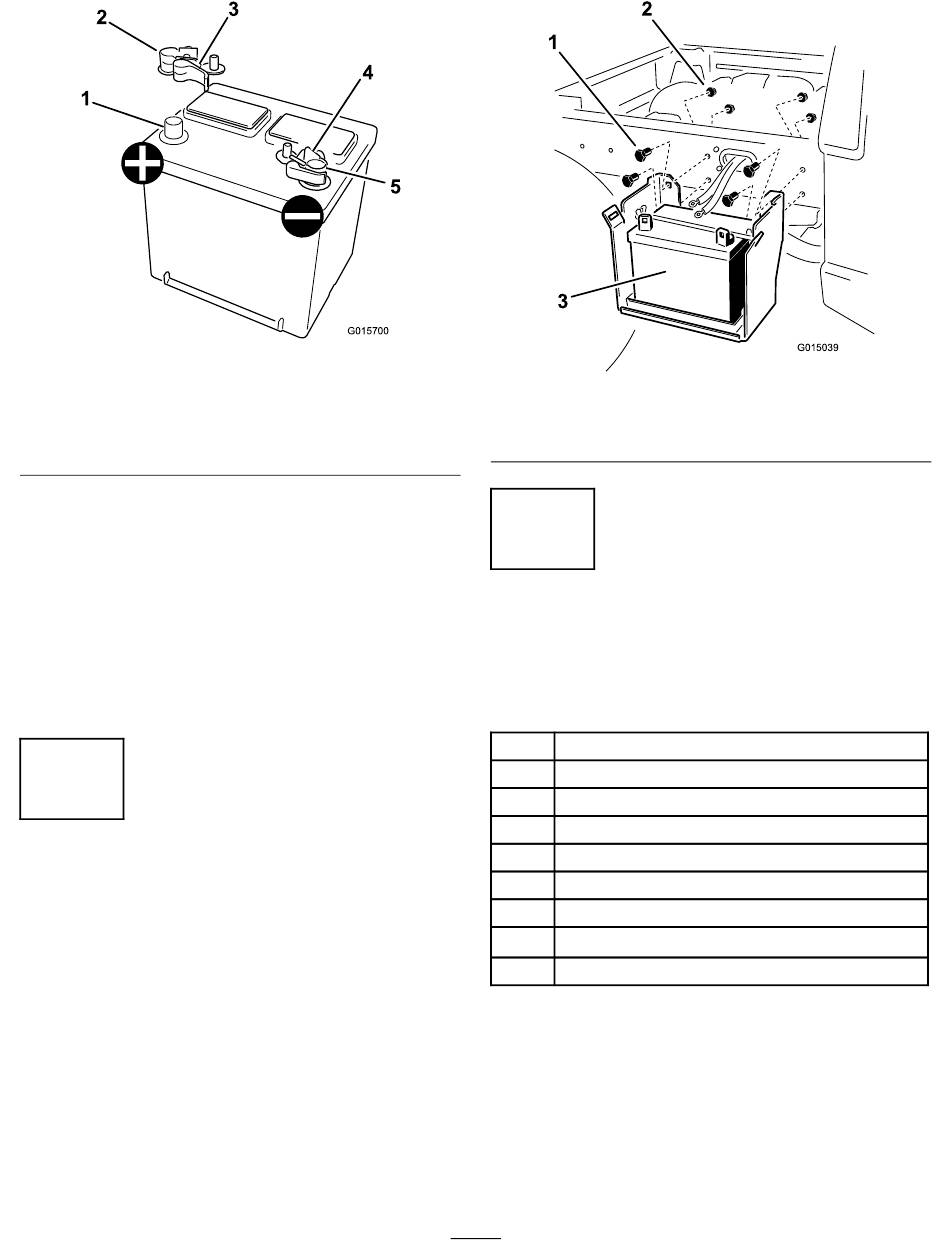

Figure 4
4. Connecteur rapide modifié
5. Borne négative de la
batterie
1
5
3
1. Boulon
2. Contre-écrou
4
Mise en place de la batterie
neuve
Pièces nécessaires pour cette
opération:
1
Support
4
Boulon de carrosserie
4
Contre-écrou
1
Cale de maintien
1
Boulon
1
Contre-écrou
2
Rondelle
2
Écrou
1
Couvercle
Procédure
1. Montez le support de batterie sur le châssis de
la machine. Fixez la batterie avec 4 boulons de
carrosserie et 4 contre-écrous.
4
2
G015039
Figure 5
3. Batterie et support
