5.1.3
Évaluation ISO
Pour permettre l'évaluation automatique de la valeur de mesure actuelle conformément à la
norme ISO 10816-3, il faut sélectionner l'accélération de la vibration de l'unité de mesure ou la
vitesse de la vibration avec le paramètre RMS. Cela est nécessaire, puisque la norme ISO ne fait
qu'énumérer les seuils de gravité des vibrations valables pour ces deux combinaisons. Une fois
que les options de mesure correctes ont été définies, vous pouvez sélectionner dans ce sous-
menu, l'option adéquate pour la machine à mesurer (groupe 1 ou 2, montage rigide ou flexible).
Lorsque cette fonction est activée, le nom du groupe activé apparaît en bas de l'écran principal,
accompagné de 4 éléments codifiés par couleurs, qui représentent les quatre zones de gravité
de la vibration. La valeur de mesure actuelle affichée sur l'écran est comparée aux seuils décrits
dans la norme ISO et se codifie automatiquement avec les couleurs, en fonction des seuils. En
outre, l'élément qui représente la zone actuelle clignote périodiquement pour que la gravité de la
vibration puisse être rapidement déterminée.
Si l'évaluation automatique est habilitée et une unité de mesure incompatible (accélération) ou
un paramètre (pic, crête, facteur de crête) est activé, la fonction d'évaluation se désactive
automatiquement et l'indication correspondante apparaît sur l'écran.

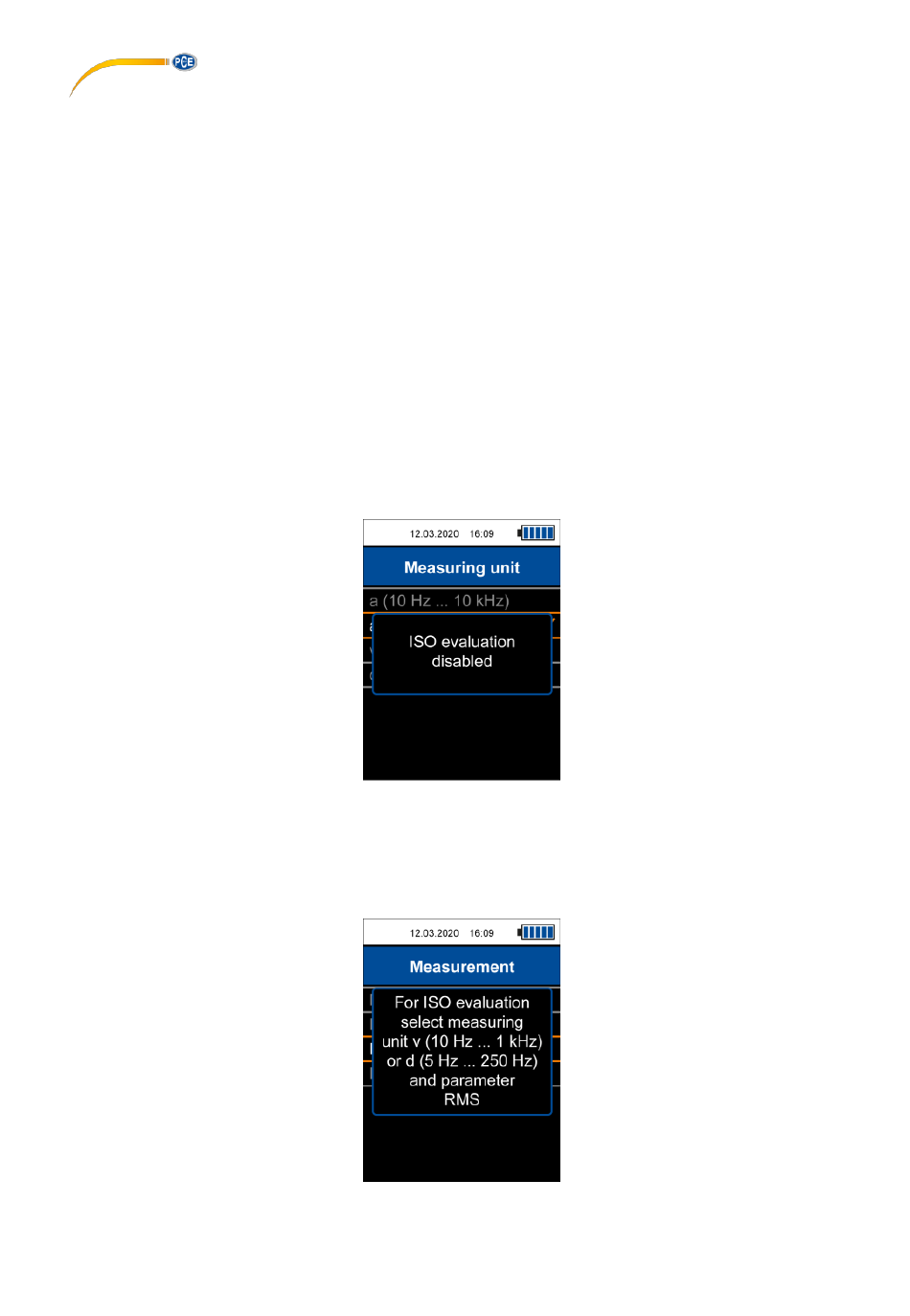

Figure 6 | Indication d'évaluation ISO désactivée
Comme expliqué précédemment, la fonction d'évaluation automatique nécessite la vitesse ou le
déplacement de l'unité de mesure ainsi que le paramètre RMS. Dans le cas contraire, le menu
ne peut pas être ouvert pour activer cette fonction et l'indication suivante apparaît sur l'écran.
Figure 7 | Indication pour l'activation de l'évaluation ISO
