Manuel d'instructions
8.8.7 Plaque de recouvrement en verre
Avant d'installer la plaque de recouvrement en verre (10) sur la section, assurez-vous que
tous les câbles à l'intérieur du caisson supérieur (12) de la section sont tirés au-dessous
des cavaliers (jumpers) du caisson ou le long de ses murs et qu'ils n'empêchent pas
l'installation des brides de fixation de la plaque de recouvrement en verre.
Afin d'assembler la plaque de recouvrement en verre (10), suivez l'ordre suivant:
installez soigneusement la plaque de recouvrement en verre sur le caisson supérieur de la
section (les travaux se font impérativement par deux personnes !). Les brides de fixation
de la plaque de recouvrement doivent reposer sur les cavaliers du caisson (Dessin 24). En
utilisant la clé Allen SW4, serrez huit vis M5×12 et les rondelles du kit de livraison par les
trous qui se trouvent dans la partie inférieure du caisson supérieur.
Lors de l'assemblage, faites attention aux ouvertures entre la plaque de recouvrement en
verre et le caisson.
Désassemblez la plaque de recouvrement en verre dans l'ordre inverse.

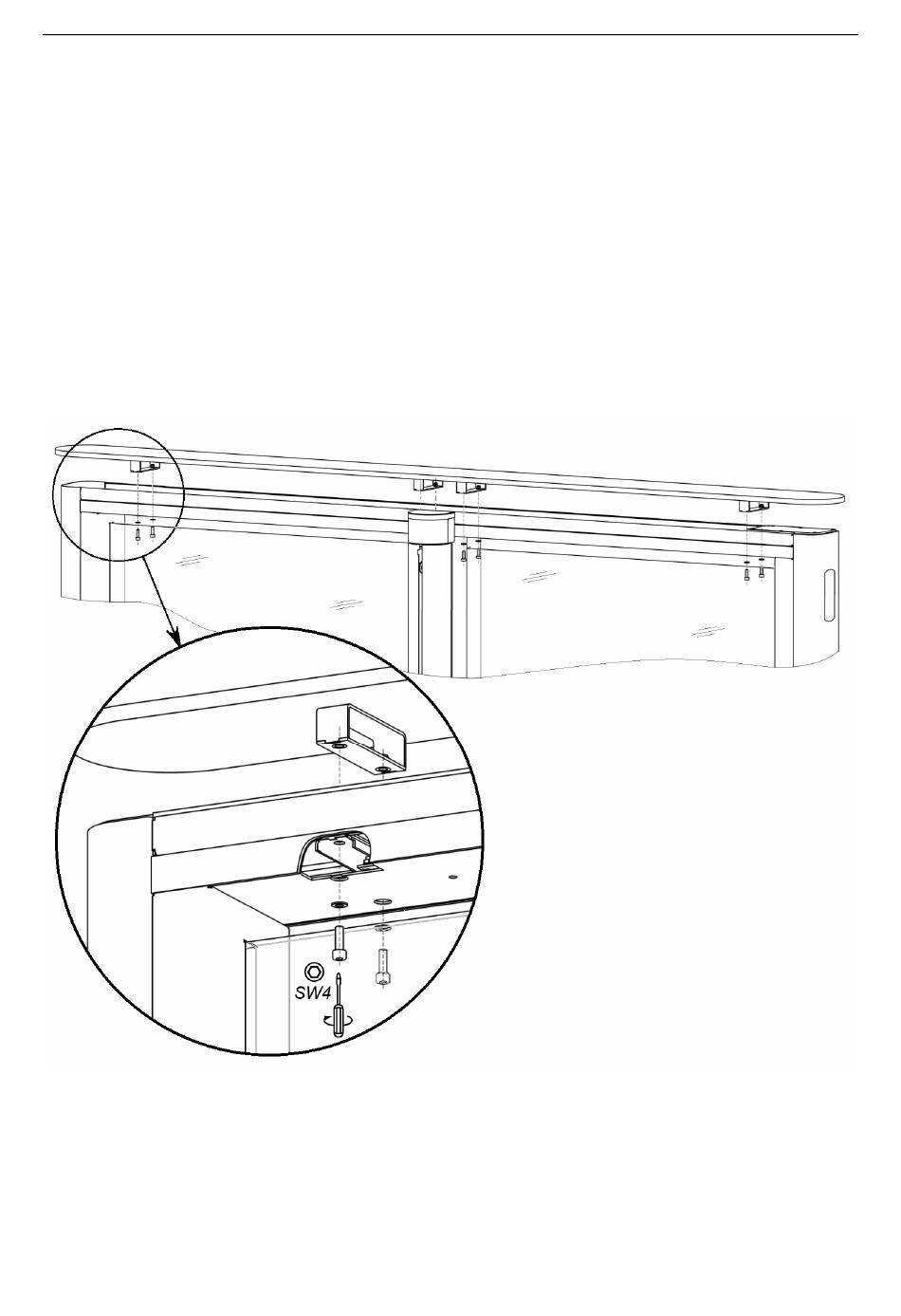

Dessin 24. Assemblage de la plaque de recouvrement en verre
42
