Manuel d'instructions
5.4.3 Indication extérieure
Les indicateurs extérieurs se connectent aux sorties Light A et Light B. Les sorties ont les
contacts suivants : normalement ouvert (NO), normalement fermé (NC) et commun (C). La
connexion aux sorties se fait par les contacts correspondants du bloc de connecteurs X4.
Quand l'indicateur d'autorisation du passage s'allume pour le sens A/B, le relais du sens
correspondant Light A/Light B devient actif (la bobine est sous tension). Quand l'indicateur
interdit le passage, le relais est normalisé. L'indicateur LED rouge installé à côté du relais
correspondant s'allume pour indiquer que la bobine du relais est sous tension.
Les étages de sortie pour Light A et Light B sont des contacts alternants de relais
(Dessin 13) ayant les caractéristiques des signaux suivantes:
tension maximum commutée du courant continu ............................................... 30 V
tension maximum commutée du courant alternatif ............................................. 42 V
courant continu/alternatif maximum commuté...................................................... 3 A
résistance de contact fermé .................................................................... ≤ 0,15 Ohm

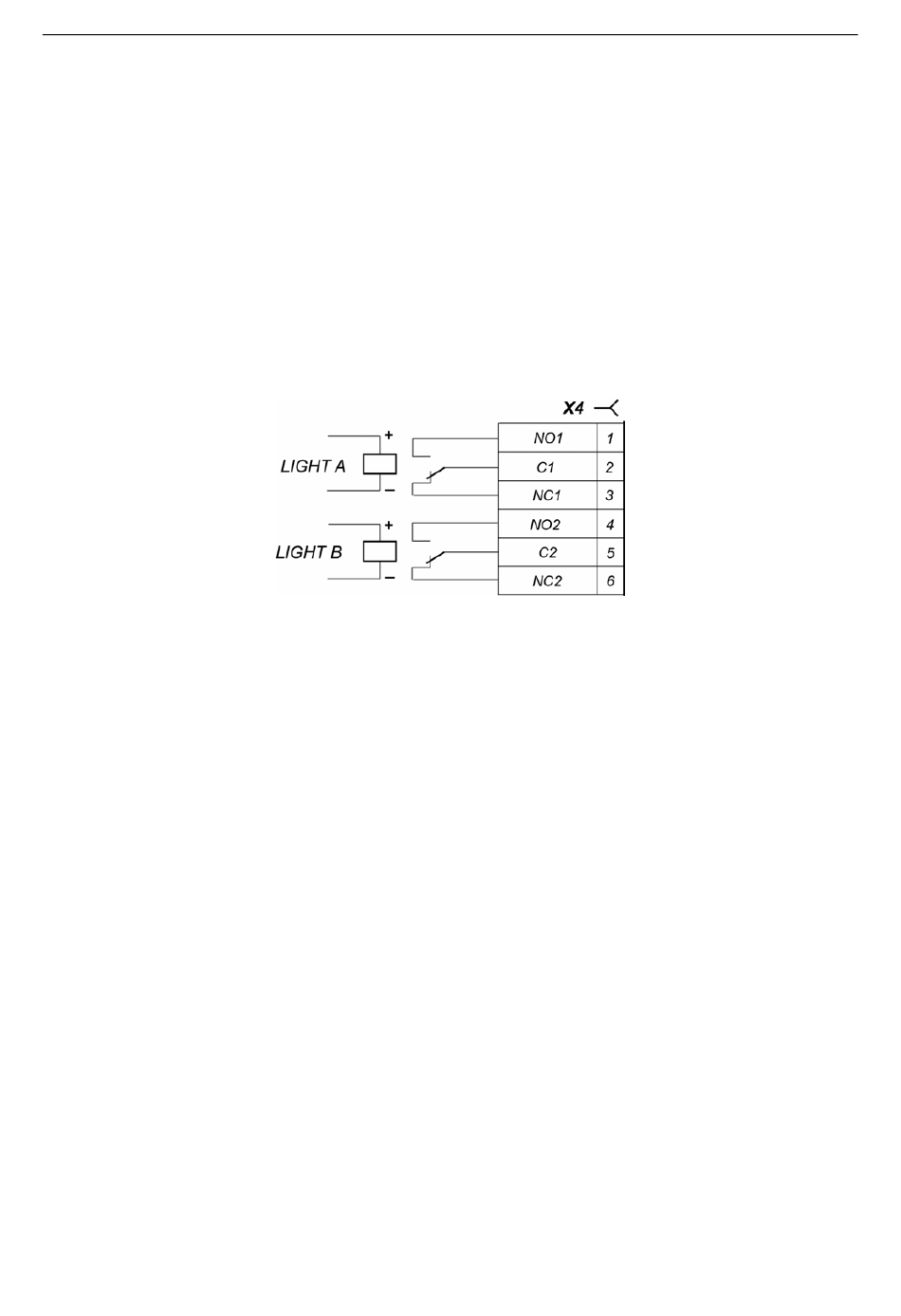

Dessin 13. Étages de sortie pour Light A et Light B
6 ÉTIQUETAGE ET EMBALLAGE
Chaque section du couloir de contrôle d'accès est étiquetée. L'étiquette se trouve sur la
surface intérieure du caisson supérieur de la section. Pour accéder à l'étiquette, il faut
retirer la plaque de recouvrement en verre (Dessin 24). L'étiquette contient l'information
sur la marque, les contacts du fabricant, la date de fabrication, la tension d'alimentation et
la puissance consommée par le couloir de contrôle d'accès.
La section Master du couloir de contrôle d'accès et la section double ont encore une
étiquette qui se trouve sur la surface intérieure du carter de protection du poteau central
(5). Pour accéder à cette étiquette, il faut retirer le carter de protection du poteau (Dessin
18). L'étiquette contient le schéma de connexion électrique comme celui sur le Dessin 17.
Le couloir de contrôle d'accès est emballé dans des caisses qui le protègent pendant le
transit et le stockage. Le nombre de caisses dépend du kit de livraison commandé.
Dimensions des caisses (longueur × hauteur × largeur) :
ST-01:
Caisse №1 (section ST-01/M) ............................................................ 196×36×111 cm
caisse №2 (section ST-01/S) .............................................................. 196×36×111 cm
STD-01:
Caisse №1 (section double) ................................................................ 196×36×111 cm
ATG-300 (kit de vantaux) ........................................................................... 78×48×12 cm
ATG-300H (kit de vantaux) ....................................................................... 116×48×12 cm
ATG-425 (kit de vantaux) ........................................................................... 78×60×12 cm
24
