1 – vantail; 2 – poteau central; 3 – module d'indication du poteau central;
4 – carter de protection du vantail; 5 – carter de protection du poteau;
6 – panneau arrière du poteau central; 7 – poteau latéral; 8 – panneau frontal;
9 – module d'indication d'extrémité; 10 – plaque de recouvrement en verre;
11 – module d'indication de la plaque de recouvrement; 12 – caisson supérieur;
13 – verre de remplissage; 14 – couvercle du caisson inférieur; 15 – caisson inférieur;
16 – câble de la source d'alimentation
18 – câble du dispositif Fire Alarm; 19 – câble CC vers la section (le côté) Master ;
1
Ce produit ne fait pas partie du kit standard de livraison.
2
Ce produit fait partie du kit standard de livraison ST-01 ou STD-01.
12

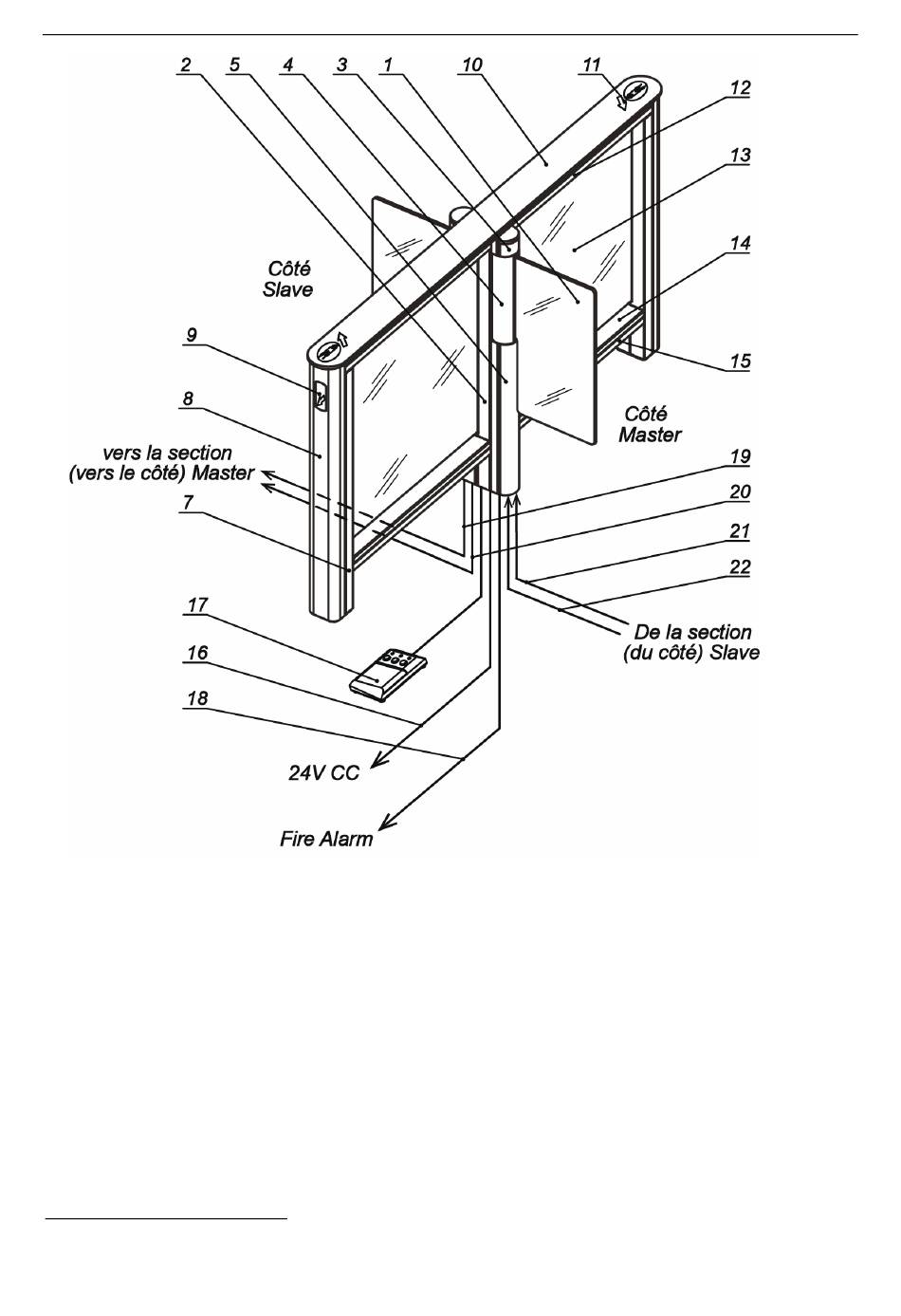

Dessin 6. Section double STD-01 : vue globale:
20 – câble CAN vers la section (le côté) Master ;
21 – câble CC de la section (du côté) Slave
22 – câble CAN de la section (du côté) Slave
1
; 17 – pupitre de commandes avec un câble;
2
;
