envoyées sur les autres entrées seront ignorées. Lorsqu'un signal de bas niveau est
envoyé à l'entrée Fire Alarm, la commande "Passage interdit" se forme automatiquement,
les vantaux du couloir de contrôle d'accès se verrouillent (Chapitre 5.3.2).
Un élément de commande doit avoir les caractéristiques des signaux suivantes:
L'élément de commande est un contact de relais:
courant commuté minimum ............................................................................. ≤ 4 mA
résistance de contact fermé
(compte tenu de la résistance du câble de connexion) ........................... ≤ 200 Ohm
L'élément de commande est un circuit avec une sortie collecteur ouverte:
charge du contact fermé (signal
de bas niveau, à l'entrée de la carte logique) .................................................. ≤0,8 V

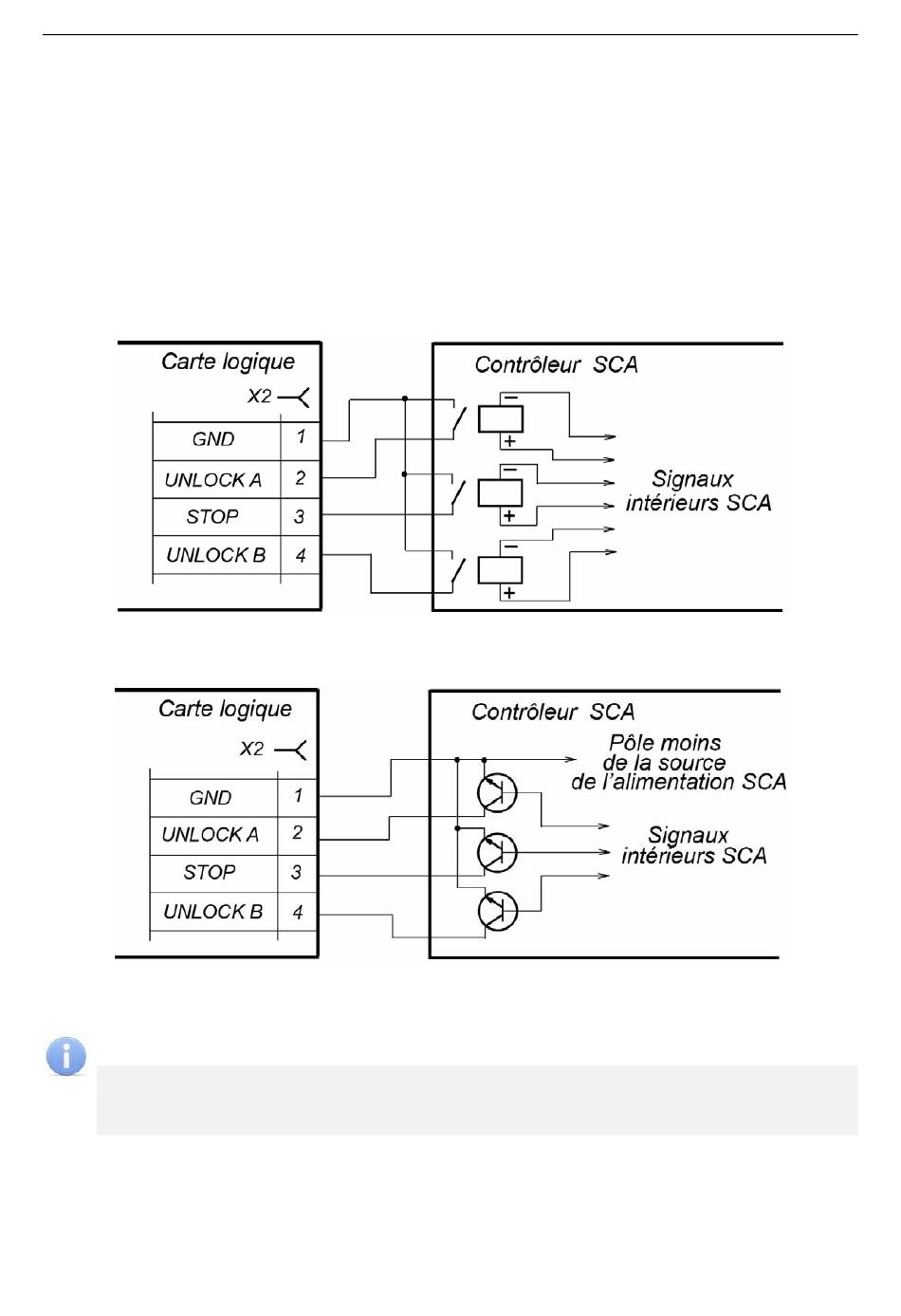

Dessin 9. Éléments de commande du dispositif extérieur –
Dessin 10. Éléments de commande du dispositif extérieur –
Remarque :
Pour former un signal de haut niveau sur tous les contacts d'entrée
(Unlock A, Stop, Unlock B, Fire Alarm) il faut utiliser les résistors 1 Kohm connectés
à un bus d'alimentation + 3,3 V.
18
contact de relais normalement ouvert
circuit sortie collecteur ouverte
