Couloir de contrôle d'accès ST-01 et section double STD-01
les modes de fonctionnement possibles dans les modes de commande pulsionnel et
potentiel.

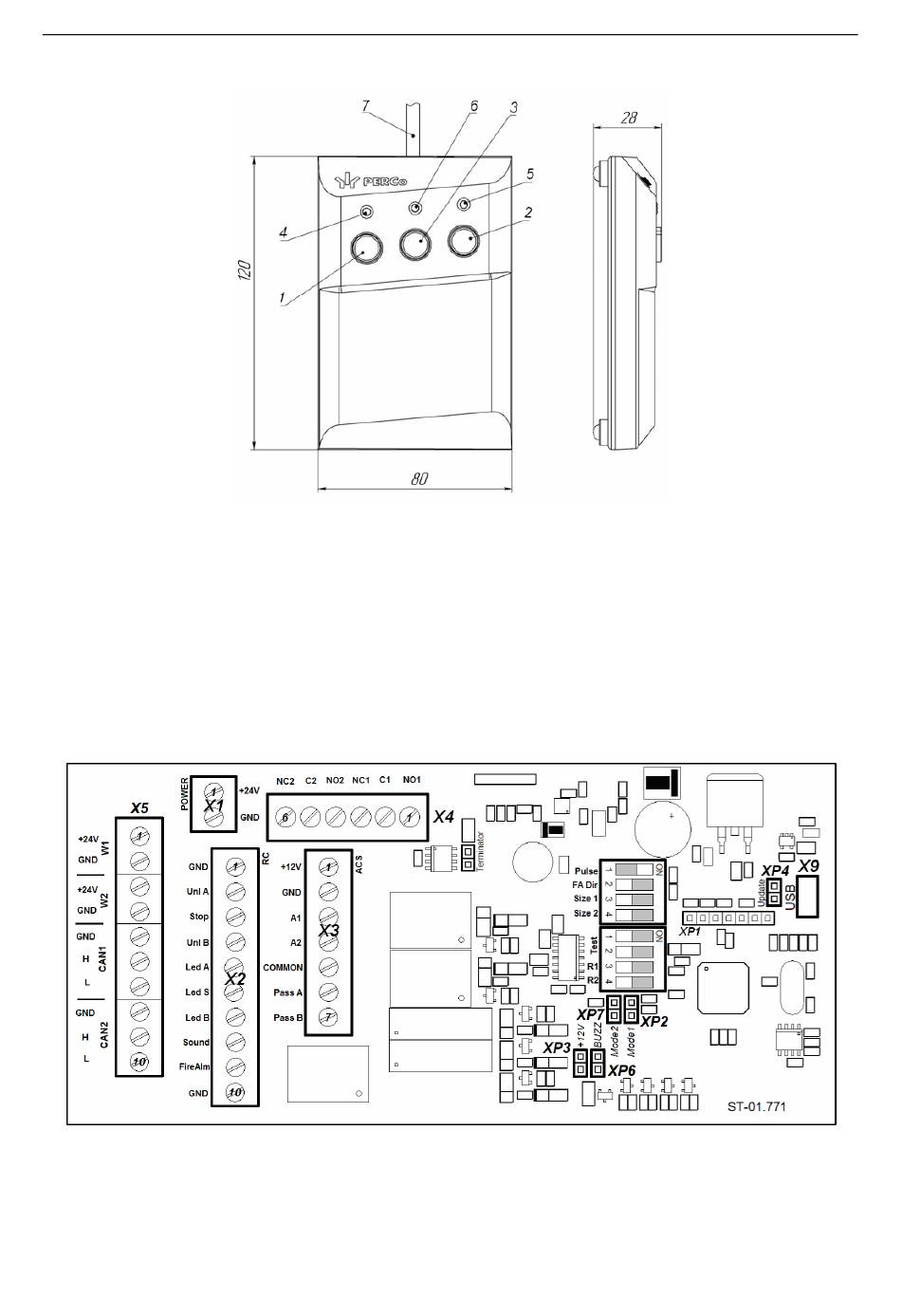

Dessin 7. PC : vue globale et dimensions
1, 2, 3 – boutons LEFT, RIGHT, STOP pour programmer les modes de fonctionnement du
couloir de contrôle d'accès;
4, 5 – indicateurs lumineux verts «Left», «Right»;
6 – indicateur lumineux rouge «Stop»; 7 – câble PC
5.2.4 Carte logique de commande
La carte logique de commande du couloir de contrôle d'accès (Dessin 8) est installée dans
le poteau central de la section Master. Afin d'accéder à la carte logique, il faut retirer le
carter de protection du poteau central (Chapitre 8.8.1).
Dessin 8. Carte logique de commande
Le microcontrôleur, installé sur la carte logique, traite les commandes entrantes (contrôle
l'état des contacts Unlock A, Stop, Unlock B et Fire Alarm) reçoit des signaux des capteurs
optiques de la rotation des vantaux. En se basant sur toutes ces données, le
15
