8. Si l'utilisateur n'entre pas dans la zone de passage pendant la période où le
microcontrôleur commence à compter Le temps où le couloir de contrôle d'accès
reste déverrouillé, les vantaux se fermeront.
9. Quand le passage est terminé et les vantaux se sont fermés, le couloir de contrôle
d'accès est prêt pour un passage suivant.
Dans le mode potentiel, le signal de contrôle peut être annulé après la réception d'un
signal de la sortie PASS pour le même sens.
5.3 Dispositifs de commande du couloir de contrôle d'accès
Les dispositifs suivants servent à commander le couloir de contrôle d'accès : PC ; DR ;
contrôleur SCA ; dispositif Fire Alarm. Ces dispositifs peuvent se connecter au couloir de
contrôle d'accès : séparément (un des dispositifs) ; en toute combinaison : les uns avec
les autres ; tous ensemble (parallèlement.
En cas de connexion parallèle, l'empiétement des signaux des dispositifs de commande
peut avoir lieu. Dans ce cas, le couloir de contrôle d'accès va réagir à la combinaison
obtenue des signaux d'entrée (Annexes 1 et 2).
5.3.1 Connexion du pupitre de commandes
Le pupitre de commandes se connecte aux contacts Unlock A, Stop, Unlock B, Led A, Led
Stop et Led B, Sound et GND du bloc de connecteurs X2 par un câble multipaire flexible
conformément au schéma de connexion électrique (Dessin 17).
Remarque :
Le dispositif de radiocommande se connecte aux contacts Unlock A, Stop Unlock B
et GND du bloc de connecteurs X2. Le dispositif de radiocommande est alimenté
via le contact +12 V du bloc de connecteurs X3.

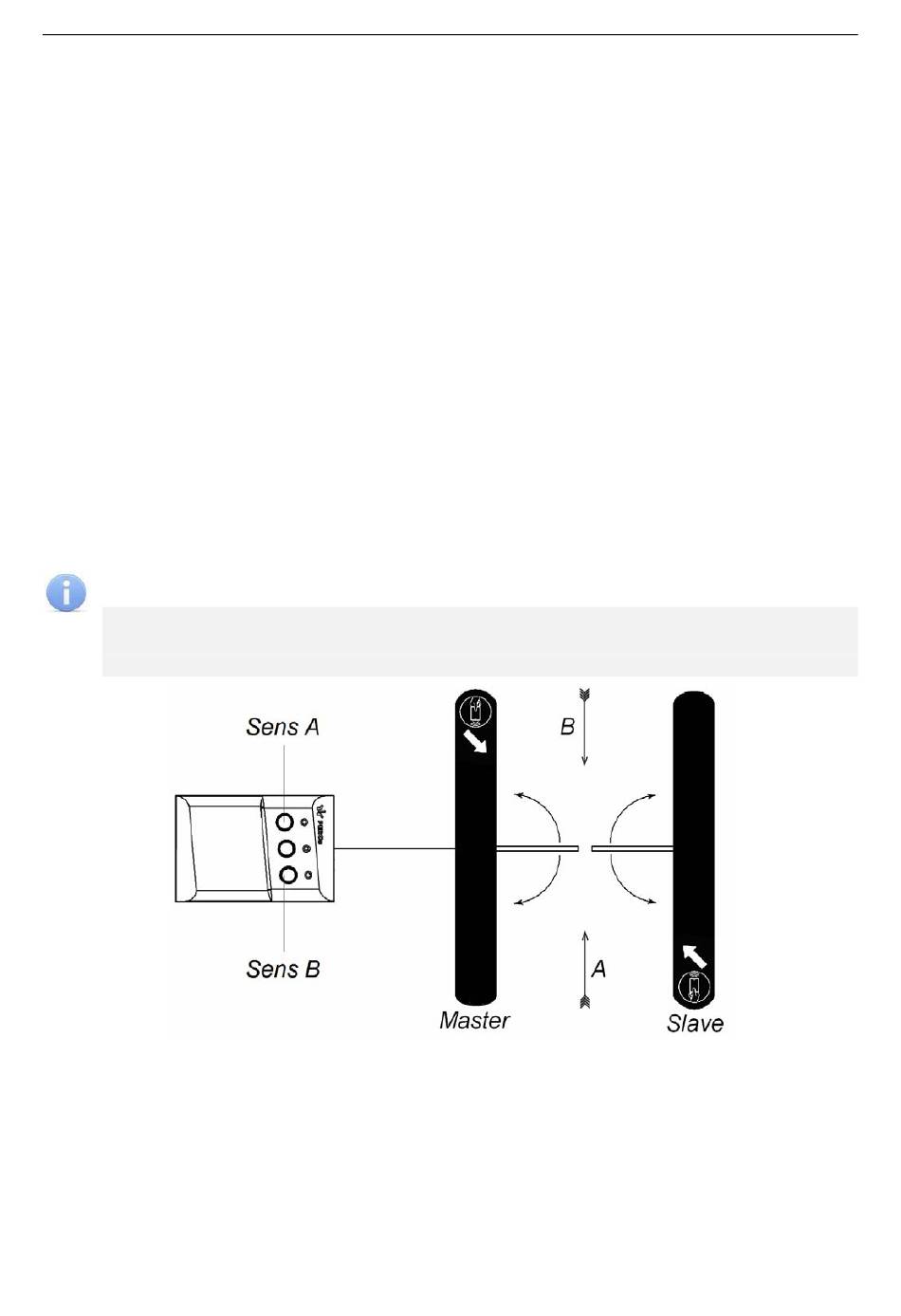

Dessin 11. Position standard du PC par rapport à celle
La position standard du PC par rapport à celle des sections du couloir de contrôle d'accès
est indiquée sur le Dessin 11. Si la place de l'opérateur se trouve du côté opposé de la
section Master, il est préférable de permuter les câbles du PC qui se connectent aux blocs
de connecteurs Unlock A et Unlock B et de permuter Led A et Led B (Tableau 3) pour
pouvoir travailler plus confortablement.
Couloir de contrôle d'accès ST-01 et section double STD-01
des sections du couloir de contrôle d'accès
21
