Connexion et configuration du Module Modbus
4.1
Réglage
Les paramètres de communication réseau doivent être réglés sur le Module Modbus. Les réglages des commutateurs DIP
prendront effet lors de la mise sous tension du Module Modbus par l'intermédiaire du démarreur progressif.
Figure 4-1 Commutateurs de réglage
6
A
6
B
4.2
Connexion

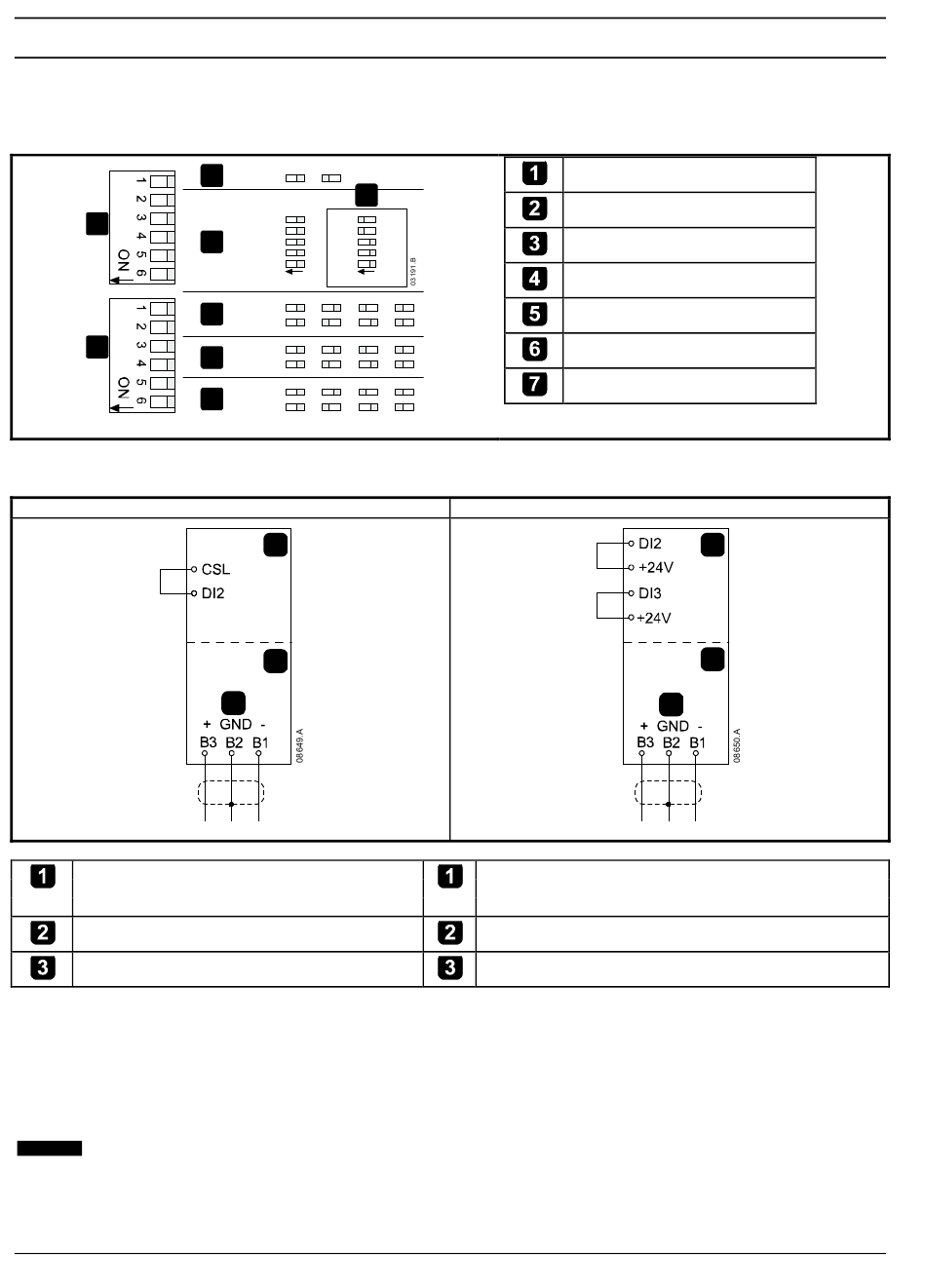

Figure 4-2 Connexions du Module Modbus
Digistart D2
Digistart D2
CSL, DI2: Entrée d'arrêt
Module Modbus – Port série RS-485
Connexion RS-485 au réseau Modbus
Digistart D2 : pour que le Module Modbus accepte des commandes série, une liaison doit être établie entre les bornes CSL et DI2
sur le démarreur progressif.
Digistart D3 : des liaisons sont nécessaires sur les entrées d'arrêt et de reset si le démarreur progressif fonctionne en mode de
commande à distance. En mode local, ces liaisons ne sont pas nécessaires.
Si la fonction Verrouillage démarreur n'est pas nécessaire, modifier le réglage du paramètre 3A ou effectuer une liaison
entre les bornes DI4, +24V.
Digistart D3 : La commande par le réseau de communication série est toujours activée en mode de commande locale,
NOTE
et peut être activée ou désactivée en mode de commande à distance (paramètre 3O Communications à distance). Pour
de plus amples informations concernant les paramètres, voir le Guide de mise en service du démarreur progressif.
6
AP
1
ASCII
RTU
OFF
ON
7
+16
0
+16
+8
0
+8
2
+4
0
+4
+2
0
+2
+1
0
+1
ON
ON
4800
9600
19200
3
OFF
OFF
ON
OFF
ON
OFF
No Parity
ODD
EVEN
4
OFF
OFF
ON
OFF
ON
OFF
No Time Out
10 s
60 s
5
OFF
OFF
ON
OFF
ON
OFF
1
2
3
0
0
0
0
0
38400
ON
ON
10 bit
ON
ON
100 s
ON
ON
Digistart D3 (mode de commande à distance)
DI2, +24V : Entrée d'arrêt
DI3, +24V : Entrée de reset
Module Modbus – Port série RS-485
Connexion RS-485 au réseau Modbus
www.nidec.com
Protocole
Adresse
Vitesse de transmission
Parité
Temporisation (secondes)
Commutateur DIP
Exemple : adresse = 24
Digistart D3
1
2
3
Module Modbus : Guide de mise en service
Indice : E
