Régulateur De Tension Automatique; Régulateur R250; Caractéristiques; Fonction U/F Et Lam - Nidec R250 Manuel D'installation Et Maintenance

Electric Power Generation
2 - RÉGULATEUR R250
2.1 - Caractéristiques
- Stockage : -55°C ; +85°C
- Fonctionnement : -40°C ; +70°C
- Régulation de tension : de l'ordre de ±0,5%
- Plage d'alimentation / détection de tension
85 à 139 V (50/60Hz).
- Temps de réponse rapide (500 ms) pour
une amplitude de variation de tension
transitoire de ± 20 %.
- Réglage de la tension P1
- Réglage de la stabilité P2
- Protection de l'alimentation par fusible de
8 A, en cas de remplacement : Fusible
rapide T084013T de Ferraz-Shawmut 8A
FA 250V pouvoir de coupure 30kA.

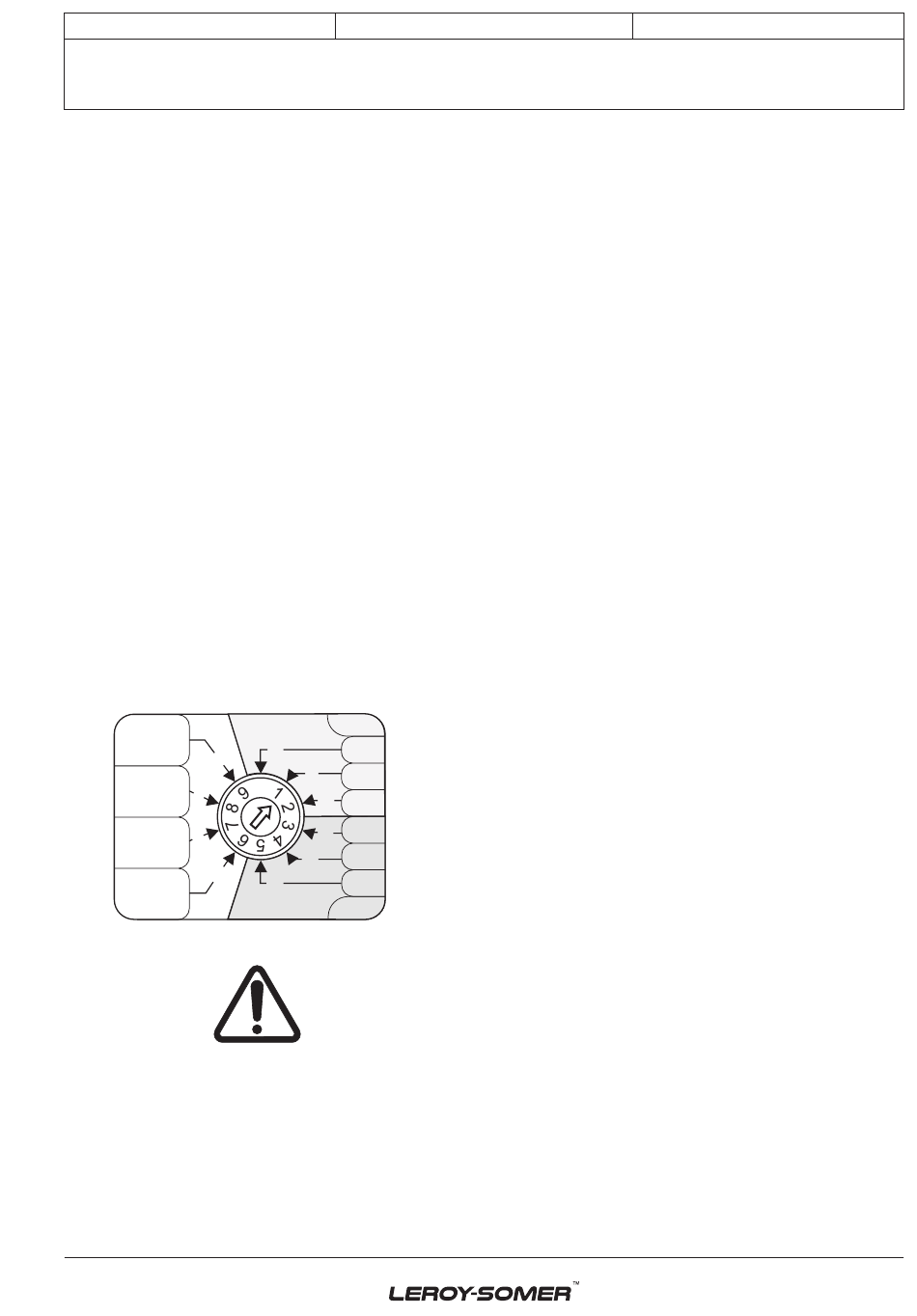

2.2 - Fonction U/F et LAM

Une roue codeuse ou selecteur permet de
sélectionner la position (50 Hz - 60 Hz) du
seuil (ou coude) d'enclenchement de la
fonction U/F ainsi que le type de réglage du
LAM.
KNEE KNEE
47.5Hz 47.5Hz
LAM OFF LAM OFF 9 9
SPECIAL SPECIAL
8 8
KNEE KNEE
65Hz 65Hz
7 7
LAM OFF LAM OFF
6 6
KNEE KNEE
57Hz 57Hz
LAM OFF LAM OFF
Attention : Le réglage de la roue codeuse
doit correspondre
nominale de fonctionnement (voir la
plaque signalétique de l'alternateur).
Risque de destruction de l'alternateur.
Installation et maintenance
Régulateur de tension automatique
50Hz 50Hz
LAM LAM
o o
OFF OFF
1 1
13% 13%
0
2 2
25% 25%
OFF OFF
3 3
13% 13%
4 4
5 5
25% 25%
60Hz 60Hz
LAM LAM
à la fréquence
R250
Le réglage de la position du coude et de la
fonction LAM se font par sélection sur la
roue codeuse.
Fonctionnement à 50 Hz : (pente U/F)
0 : coude à 48 Hz sans LAM pour des
impacts compris entre 30 et 40% de la
charge nominale.
1 : coude à 48 Hz avec LAM 13% pour des
impacts compris entre 40 et 70% de la
charge nominale.
2 : coude à 48 Hz avec LAM 25% pour des
impacts > 70% de la charge nominale.
Fonctionnement à 60 Hz : (pente U/F)
3 : coude à 58 Hz sans LAM pour des
impacts compris entre 30 et 40% de la
charge nominale.
4 : coude à 58Hz avec LAM 13% pour des
impacts compris entre 40 et 70% de la
charge nominale.
5 : coude à 58Hz avec LAM 25% pour des
impacts > 70% de la charge nominale.
Fonctionnement spécifique
6 : coude à 57Hz sans LAM pour des
variations de vitesse en régime établi >2Hz
7 : coude à 65Hz sans LAM pour vitesse
variable et tractelec / gearlec (pente U/F).
8 : special : le réglage usine est 48Hz pente
2U/F ; une programmation spéciale peut
être réalisée à la demande du client. Cette
programmation doit être spécifiée avant la
commande, pendant l'étude du projet.
9 : coude à 47.5 Hz sans LAM pour des
variations de vitesse en régime établi >2 Hz
Pour les applications hydrauliques, il est
recommandé de sélectionner :
- la position 0 pour le 50 Hz
- la position 3 pour le 60 Hz
