4.3
LED
La LED d'état du réseau (1) indique l'état de la liaison entre le module et le réseau. Son fonctionnement est le suivant :

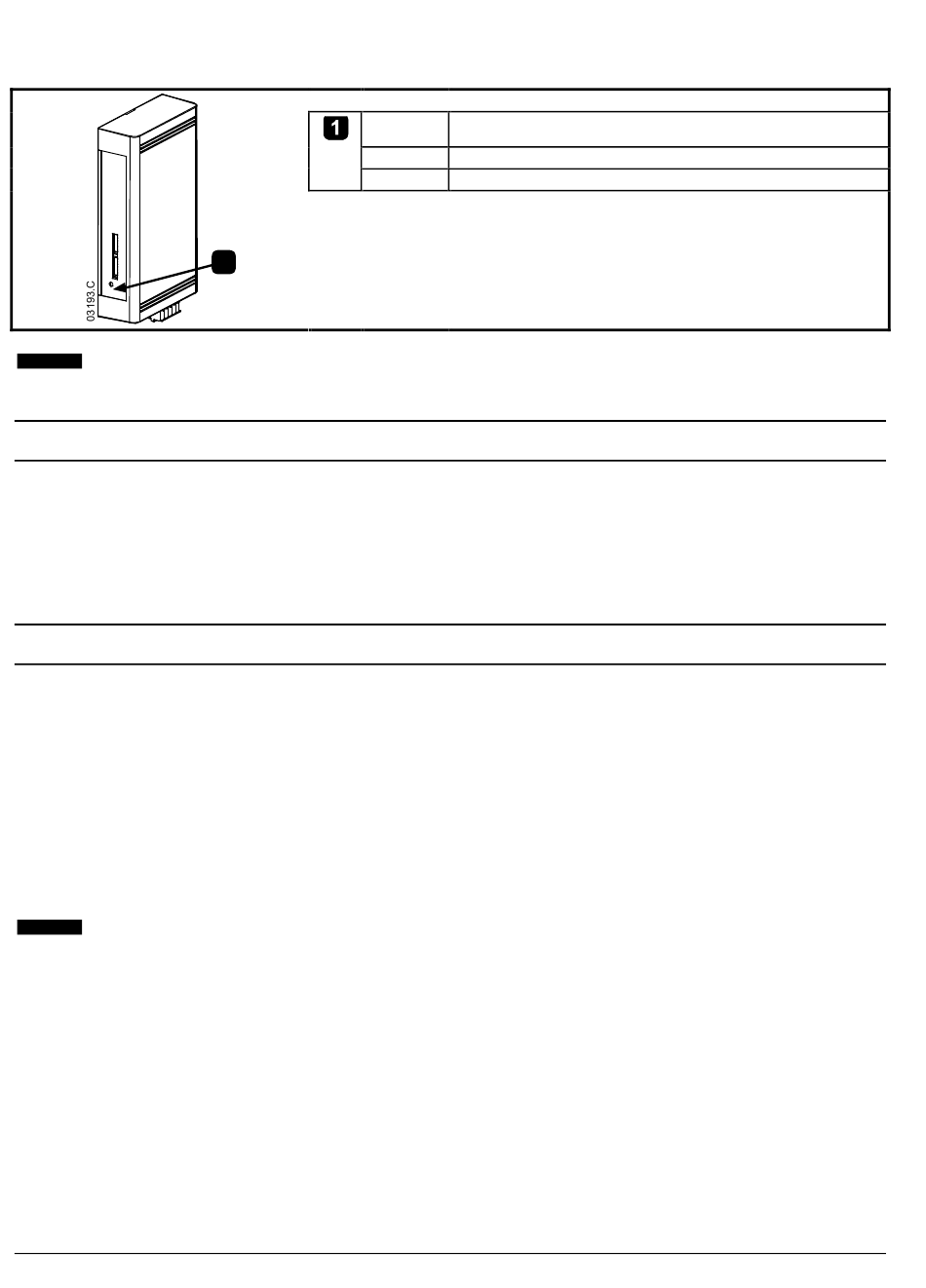

Figure 4-3 LED de retour d'information
Si la communication est inactive, le démarreur progressif peut déclencher une sécurité si la fonction de timeout de
NOTE
communication a été réglée sur le module. Lorsque la communication sera rétablie, le démarreur progressif nécessitera
un reset.
5.
Configuration du Maître
Pour une transmission standard Modbus sur 11 bits, le Maître doit être configuré avec 2 bits d'arrêt sans parité et 1 bit d'arrêt pour
la parité impaire ou paire.
Pour une transmission sur 10 bits, le Maître doit être configuré avec 1 bit d'arrêt.
Dans tous les cas, la vitesse de transmission du Maître et l'adresse de l'esclave doivent correspondre à celles réglées à l'aide des
commutateurs DIP du Module Modbus.
L'intervalle de récupération des données doit être assez longue pour que le module puisse répondre. Une intervalle trop courte peut
entraîner un comportement incohérent ou incorrect, particulièrement lors de lectures multiples des registres. L'intervalle minimum
recommandée est de 300 ms.
6.
Fonctions Modbus
Le Module Modbus prend en charge les fonctions Modbus suivantes :
•
03 Lectures multiples des registres
•
06 Ecriture d'un seul registre
•
16 Ecritures multiples des registres
Les fonctions de diffusion (Broadcast) Modbus ne sont pas prises en charge.
Démarreurs progressifs Digistart D2 (incluant la console de visualisation) :
•
Lectures multiples de registres 40003 à 40008
•
Ecriture simple du registre 40002
Démarreurs progressifs Digistart D3 :
•
Lecture de registres multiples commençant à 40003 jusqu'à un maximum de 119 blocs de registres.
•
Registre à écriture simple 40002 ou registre à écritures multiples 40009 à 40599.
Une lecture multiple en dehors de la limite des registres 40008/40009 se traduira par un code d'erreur Modbus 05 au
NOTE
niveau du Maître.
Module Modbus : Guide de mise en service
Indice : E
Éteinte
Allumée
Clignotante Communication inactive
1
Pas de connexion ou démarreur progressif non alimenté
Communication active
www.nidec.com
7
