Kit plateau étendu
Véhicule utilitaire Workman
N° de modèle 07149
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Important: Vous devez installer un kit de levage électrique 12 V (modèle Toro n° 07167) ou un kit de levage électrique
48 V (modèle Toro n° 07168) pour pouvoir lever le plateau de chargement étendu.
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Aucune pièce requise
Aucune pièce requise
Plateau de chargement étendu
Support de plateau
Vis autotaraudeuse (5/16" x ¾")
Vis à embase (½" x 4½")
Contre-écrou (½")
Poignée en « T »
Aucune pièce requise
Préparation de la machine
1. Amenez la machine sur un sol plat et horizontal.
2. Serrez le frein de stationnement.
3. Coupez le moteur et enlevez la clé du commutateur d'allumage.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Qté
–
–
1
2
4
2
2
1
–

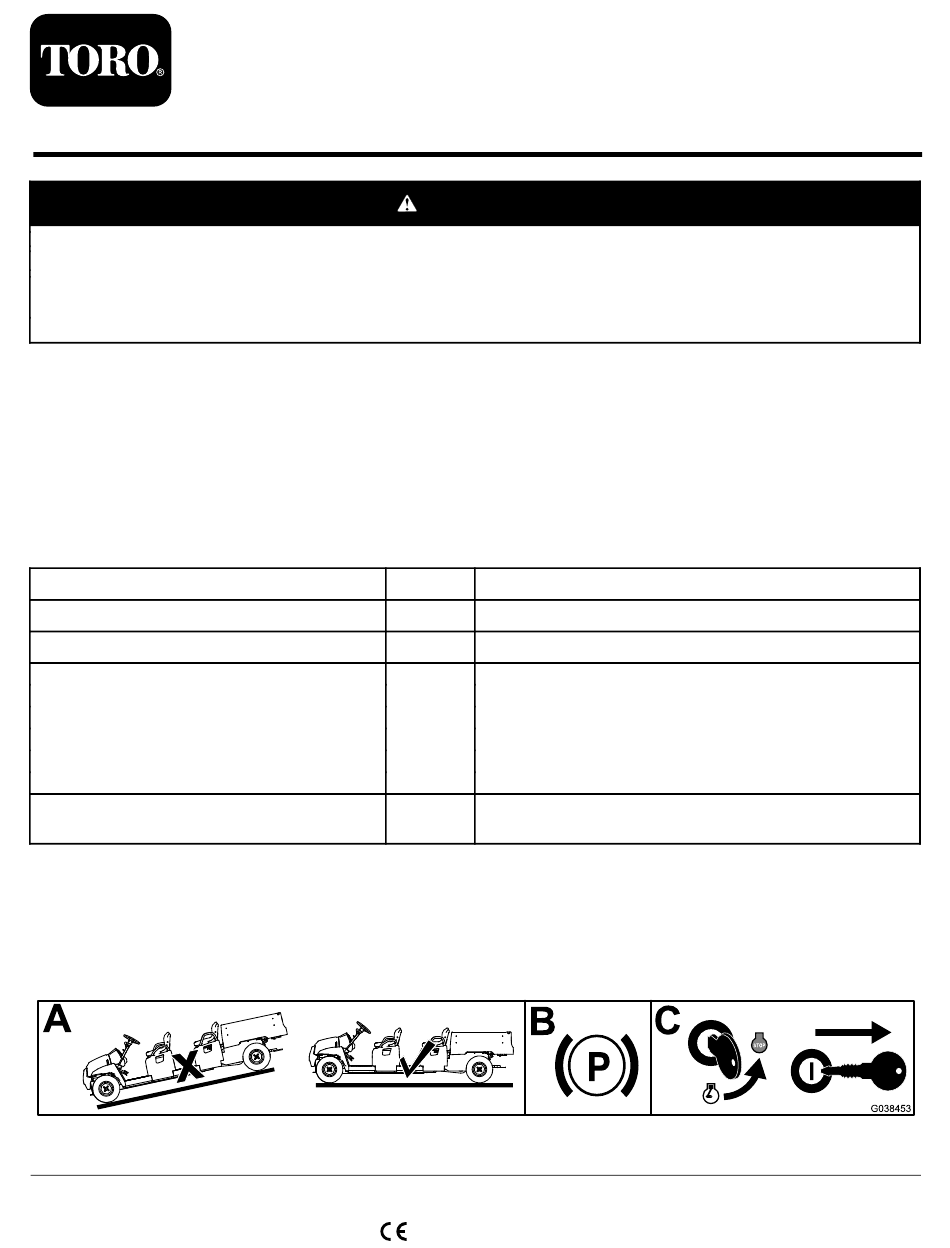

Figure 1
Enregistrez votre produit à www.Toro.com.
®
série GTX
Utilisation
Préparation de la machine.
Retrait du plateau de chargement en plastique.
Montez le plateau de chargement étendu.
Montage des ridelles sur le plateau de chargement étendu
(option).
Traduction du texte d'origine (FR)
Tous droits réservés *3407-650* B
Imprimé aux États-Unis
Form No. 3407-650 Rev B
Instructions de montage
g038453
Publicité
Manuels Connexes pour Toro 07149
Sommaire des Matières pour Toro 07149
- Page 1 Important: Vous devez installer un kit de levage électrique 12 V (modèle Toro n° 07167) ou un kit de levage électrique 48 V (modèle Toro n° 07168) pour pouvoir lever le plateau de chargement étendu.
-
Page 2: Retrait Du Plateau De Chargement En Plastique
Retrait du plateau de 4. Avec un palan, abaissez le plateau de chargement. chargement en plastique 5. Retirez les 2 boulons de pivot (½ x 4½") et les 2 contre-écrous (½") du support de pivot situé à l'arrière 1. Avec un palan, élevez le plateau de chargement en de la machine (Figure plastique. - Page 3 g037409 Figure 8 1. Vis à embase (½" x 4½") 3. Contre-écrou (½") g037476 2. Support de pivot Figure 6 Côté passager montré 7. Placez la poignée en T sur la vis à tête ronde (Figure 1. Accoudoir arrière 3. Écrou à embase (5/16") 2.
-
Page 4: Montage Des Ridelles
Montage des ridelles Option Le montage des ridelles en option nécessite de se procurer des planches et des montants aux mesures et dans les quantités suivantes : Longueur totale de chaque Dimensions Quantité nécessaire planche/montant 38 x 89 mm 36 cm pour un montage sans cabine, 31 cm pour un montage avec cabine 29 x 140 mm 117 cm... - Page 5 Remarques:...
- Page 6 Remarques:...
- Page 7 Remarques:...
- Page 8 La méthode de transmission sera électronique. Cette machine ne sera pas mise en service avant d'avoir été incorporée dans les modèles Toro agréés conformément à la Déclaration de conformité associée et à toutes les instructions, ce qui permettra de la déclarer conforme à...
