Kit manette d'accélérateur
Véhicule utilitaire Workman
07386 ou 07386TC
N° de modèle 07388
Sécurité
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

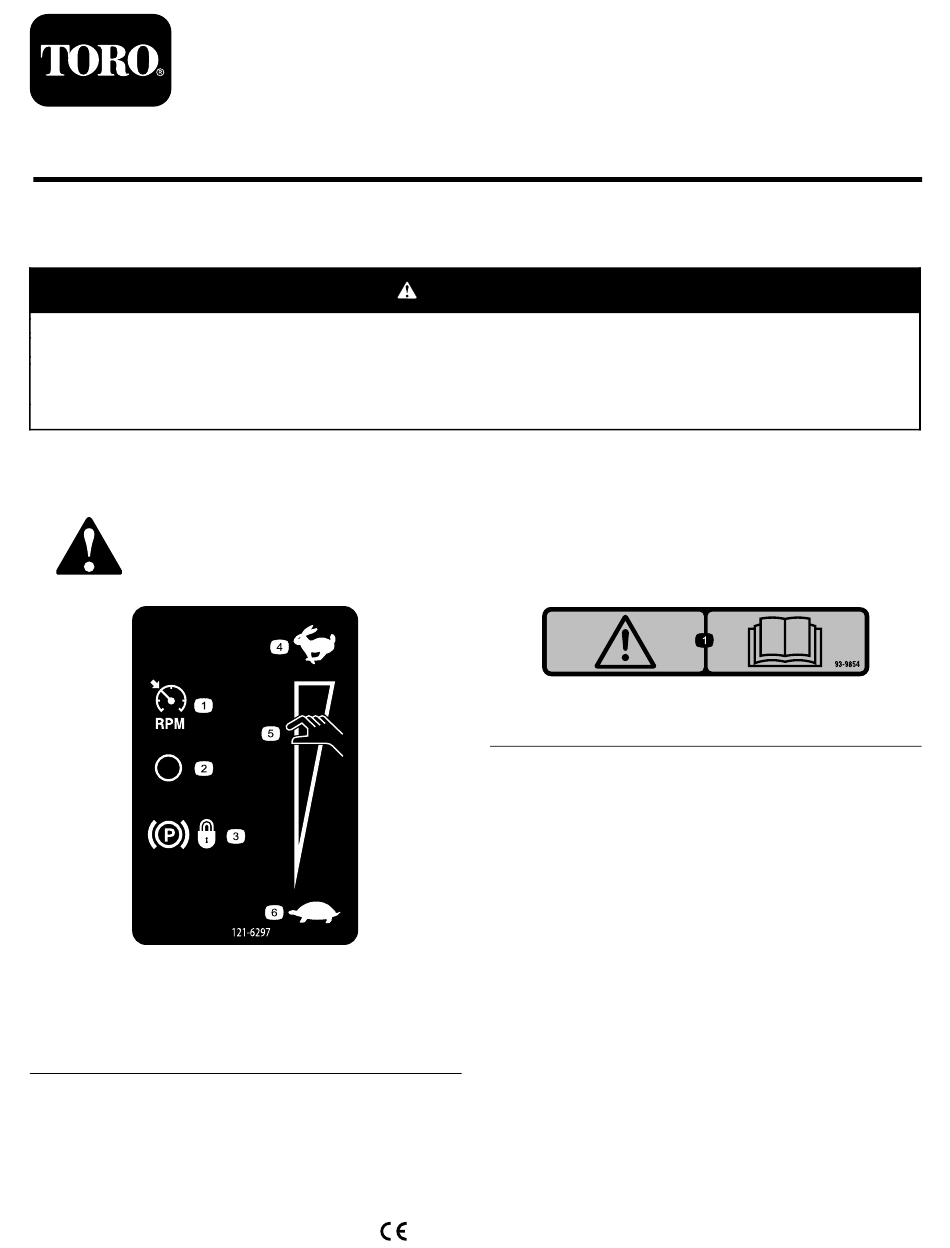

Autocollants de sécurité et d'instruction
Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les
endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
1. Compte-tours
2. Arrêt
3. Verrouillage du frein de
stationnement
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Proposition 65 - Avertissement
121–6297
4. Haut régime
5. Manette d'accélérateur
6. Bas régime
Enregistrez votre produit à www.Toro.com.
®
HDX modèle 07383, 07384, 07384TC,
ATTENTION
CALIFORNIE
1. Attention – lisez le Manuel de l'utilisateur.
Traduction du texte d'origine (FR)
Form No. 3378-911 Rev B
Instructions de montage
93-9854
Tous droits réservés *3378-911* B
Imprimé aux États-Unis.

Publicité

Table des Matières
loading

Manuels Connexes pour Toro 07388

Sommaire des Matières pour Toro 07388

  • Page 1 Form No. 3378-911 Rev B Kit manette d'accélérateur Véhicule utilitaire Workman ® HDX modèle 07383, 07384, 07384TC, 07386 ou 07386TC N° de modèle 07388 Instructions de montage Sécurité ATTENTION CALIFORNIE Proposition 65 - Avertissement Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

  • Page 2: Montage

    Montage Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation – Aucune pièce requise Préparation à l'installation du kit – Aucune pièce requise Dépose du capot. Dépose du panneau de console centrale –...

  • Page 3: Préparatifs D'installation Du Kit

    Préparatifs d'installation du kit Aucune pièce requise Procédure 1. Placez la machine sur un sol plat et horizontal, et serrez le frein de stationnement. 2. Pour les modèles équipés d'un plateau de transport, procédez comme suit : A. Levez le plateau jusqu'à ce que les vérins de levage Figure 2 soient complètement déployés ;...

  • Page 4: Dépose Du Capot

    G022071 Figure 4 3. Borne de la batterie 1. Capuchon de cosse 2. Cosse positive 4. Batterie Figure 5 1. Capot 2. Faites pivoter le bas du capot vers le haut jusqu'à ce que Dépose du capot vous puissiez dégager les pattes de fixation supérieures des fentes du cadre (Figure Aucune pièce requise...

  • Page 5: Dépose Du Panneau De Console Centrale Et Des Sièges

    Dépose du panneau de console centrale et des sièges Aucune pièce requise Procédure 1. Détachez le plateau du véhicule, le cas échéant. Reportez-vous au Manuel de l'utilisateur du véhicule pour savoir comment procéder. Figure 7 2. Dévissez et déposez tous les pommeaux des leviers de la console et du levier de vitesse (Figure 1.

  • Page 6: Dépose Du Panneau De La Structure

    Dépose du réservoir de liquide de refroidissement, du panneau de protection de la structure antiretournement (ROPS) et du carénage du siège Aucune pièce requise Figure 10 3. Panneau de la structure 1. Écrous Dépose du réservoir de liquide de ROPS refroidissement 2.

  • Page 7: Pose Du Contacteur De Frein De Stationnement

    3. Soulevez le carénage du siège et déposez-le de la machine (Figure 12). Figure 13 1. Soufflet inférieur 3. Frein de stationnement 2. Contacteur de frein 4. Vis à embase à tête hexagonale Figure 12 2. Alignez les trous dans le contacteur de frein de 1.

  • Page 8: Pose Du Support De La Manette D'accélérateur

    Figure 15 1. Relais (emplacement dos 3. Boulon (1/4 x 5/8 po) à dos) 2. Tube de support de planche de bord 7. Alignez 2 relais dos à dos (Figure 15). Figure 14 8. Fixez les 2 relais au tube de support de la planche de 1.
  • Page 9 4. Repérez le contour du trou supérieur droit dans le support de la manette d'accélérateur sur la planche de bord (Figure 17). 5. Retirez les boulons et écrous qui fixent le support de la manette d'accélérateur à la planche de bord, et déposez le support.

  • Page 10: Pose De La Manette D'accélérateur Et Du Sélecteur De Mode

    2. Placez le levier de la manette d'accélérateur en face de la fente du support qui est fixé à la manette d'accélérateur et alignez les trous du support sur la manette d'accélérateur (Figure 19). Pose de la manette 3. Fixez la manette d'accélérateur à son support au moyen des 2 boulons (10–32 x 5/8) et des 2 écrous (Figure 19).

  • Page 11: Installation Du Faisceau De Câblage

    2. Débranchez les connecteurs à 8 broches et 8 douilles des faisceaux avant et arrière (Figure 21). 3. Localisez les connecteurs à 8 broches et 8 douilles situés sur le faisceau du kit accélérateur (Figure 22). Installation du faisceau de câblage Pièces nécessaires pour cette opération:...

  • Page 12: Acheminement Du Faisceau Et Connexion Des Connecteurs De Relais

    Acheminement du faisceau et 3. Retirez la résistance du connecteur à 6 broches du circuit de tirage de la manette d'accélérateur (Figure 23). connexion des connecteurs de relais Remarque: Conservez la résistance et placez-la dans 1. Acheminez le faisceau avec les 3 connecteurs à 5 le connecteur à...

  • Page 13: Acheminement Du Faisceau De Câblage

    Acheminement du faisceau de câblage 5. Continuez d'acheminer le faisceau du kit le long du tube de cadre inférieur, puis derrière le bras de commande 1. Faites descendre la branche du faisceau du kit munie du supérieur et le profilé de support arrière du siège connecteur à...

  • Page 14: Connexion Du Faisceau Au Contacteur De Frein De Stationnement

    Figure 29 1. Contacteur de frein de 4. Serre-câble (kit) stationnement 2. Connecteur à 2 broches 5. Faisceau principal arrière (machine) (contacteur de frein de stationnement) 3. Connecteur à 2 douilles 6. Faisceau (kit) (faisceau du kit) Figure 28 1. Profilé de support de siège 4.

  • Page 15: Pose Du Réservoir De Liquide De Refroidissement

    Pose de la protection de la structure 8. Vissez les 3 boutons de commande que vous avez retirés à l'opération 3 Dépose du panneau de ROPS console centrale et des sièges (page 5) sur les tiges de 1. Placez les trous de la protection de la structure ROPS levage de plateau hydraulique, de blocage du différentiel en face du trou dans les supports de l'arceau de sécurité...

  • Page 16: Montage Du Capot

    Montage du capot Aucune pièce requise Procédure 1. Alignez le bas du capot sur le haut du pare-chocs (Figure 2. Connectez les phares. 3. Insérez les pattes de fixation supérieures dans les fentes du châssis (Figure 4. Insérez les pattes de fixation inférieures dans les creux du pare-chocs (Figure 5.

  • Page 17: Vue D'ensemble Du Produit

    Essai du mode vitesse de déplacement Vue d'ensemble du normale produit 1. Amenez la manette d'accélérateur à la position bas régime (Figure 30). Commandes 2. Enfoncez le sélecteur de mode à la position désactivée (Figure 30). Manette d'accélérateur 3. Serrez le frein de stationnement, placez le levier sélecteur à...

  • Page 18: Utilisation

    Utilisation 6. Amenez la manette d'accélérateur à la position bas régime (Figure 31). 7. Enfoncez le sélecteur de mode à la position désactivée Utilisation du mode de (Figure 31). limitation de la vitesse de déplacement Réglage du régime moteur maximal 1.

  • Page 19: Dépistage Des Défauts

    Dépistage des défauts Fonctionnement des accessoires Problème Cause possible Mesure corrective Le moteur n'est pas commandé par 1. Le frein de stationnement n'est pas 1. Serrez le frein de stationnement. la manette d'accélérateur en mode serré. accessoire. 2. Le contacteur de frein de stationnement 2.
