Diagnostics
L'option Diagnostics permet au superviseur d'accéder à l'étalonnage des capteurs
analogiques.
Les capteurs analogiques sont des capteurs qui répondent sur une plage graduée,
contrairement aux capteurs numériques, qui sont lus comme étant Actifs ou Inactifs.
3
Valeurs de capteur types
En règle générale, les valeurs relevées s'utilisent surtout à titre comparatif pour des
capteurs similaires d'une machine à une autre. Cependant, en cas de défaillance d'un
capteur, les valeurs relevées sont souvent très faibles ou proches de zéro.

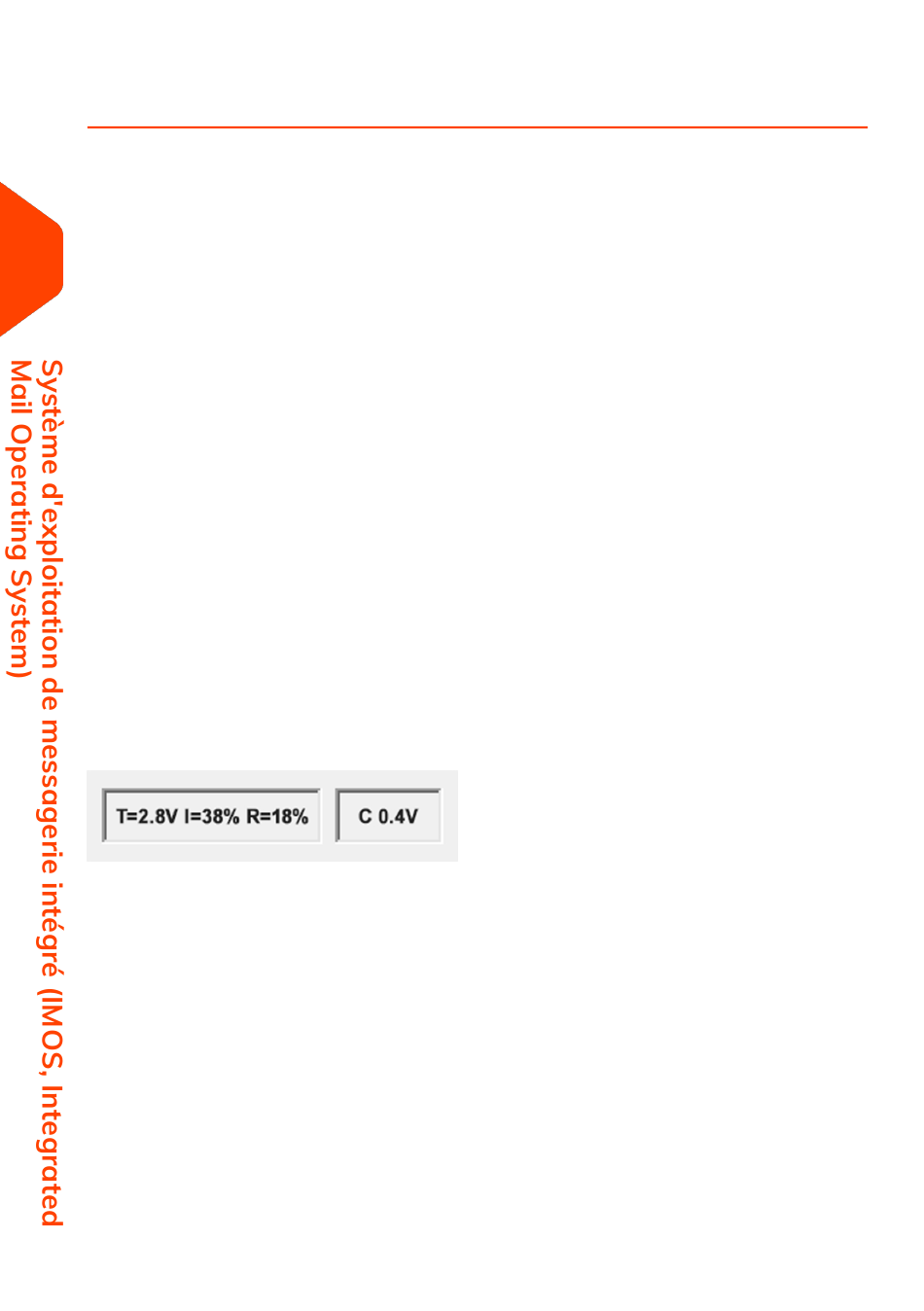

L'image ci-dessous donne un exemple de valeur de capteur analogique type et peut
être interprétée comme suit :
• « T » = tension seuil, généralement supérieure à 2,5 V (il s'agit de la tension de
commutation entre les modes occupé et libre)
• « I » = « effort » de courant requis pour lire entre les deux moitiés du capteur
(généralement entre 10 % et 60 %)
• « R » = pourcentage de la valeur du potentiomètre sur le circuit imprimé
• « C » = libre, « B » = bloqué
Les valeurs de tension du capteur sont généralement < 0,5 V pour le mode libre
et > 4,5 V pour le mode occupé.
Capteurs analogiques de la tête d'insertion
L'image ci-dessous donne des exemples de valeurs de capteur analogique types pour
la tête d'insertion.
38
