Entrées
Sondes de température extérieure
Le régulateur C1000 possède une entrée analogique dédiée à la surveillance de la température de l'air exté-
rieure (voir figure 7), et intégrera cette lecture dans sa séquence de contrôle. La sonde utilisée est une
thermistance de type 3 standard 10K. Si le C1000 est connecté à un réseau Prolon, il peut recevoir la tempéra-
ture extérieure d'un autre régulateur sur le réseau.
Sondes d'humidité
Le régulateur C1000 dispose de deux entrées dédiées aux lectures d'humidité relative dans la pièce (ou dans
la gaine de retour) et dans la gaine d'alimentation (en option). Cette information est ensuite intégrée dans ses
séquences de contrôle. Les sondes utilisées doivent fournir un signal 0-5VDC (voir figure 8).
REV. 7.1.0 / PL-HRDW-HU-C1000-C/F-FR
A
NET
B
OCC
SUPPLY
GND
RA
OA

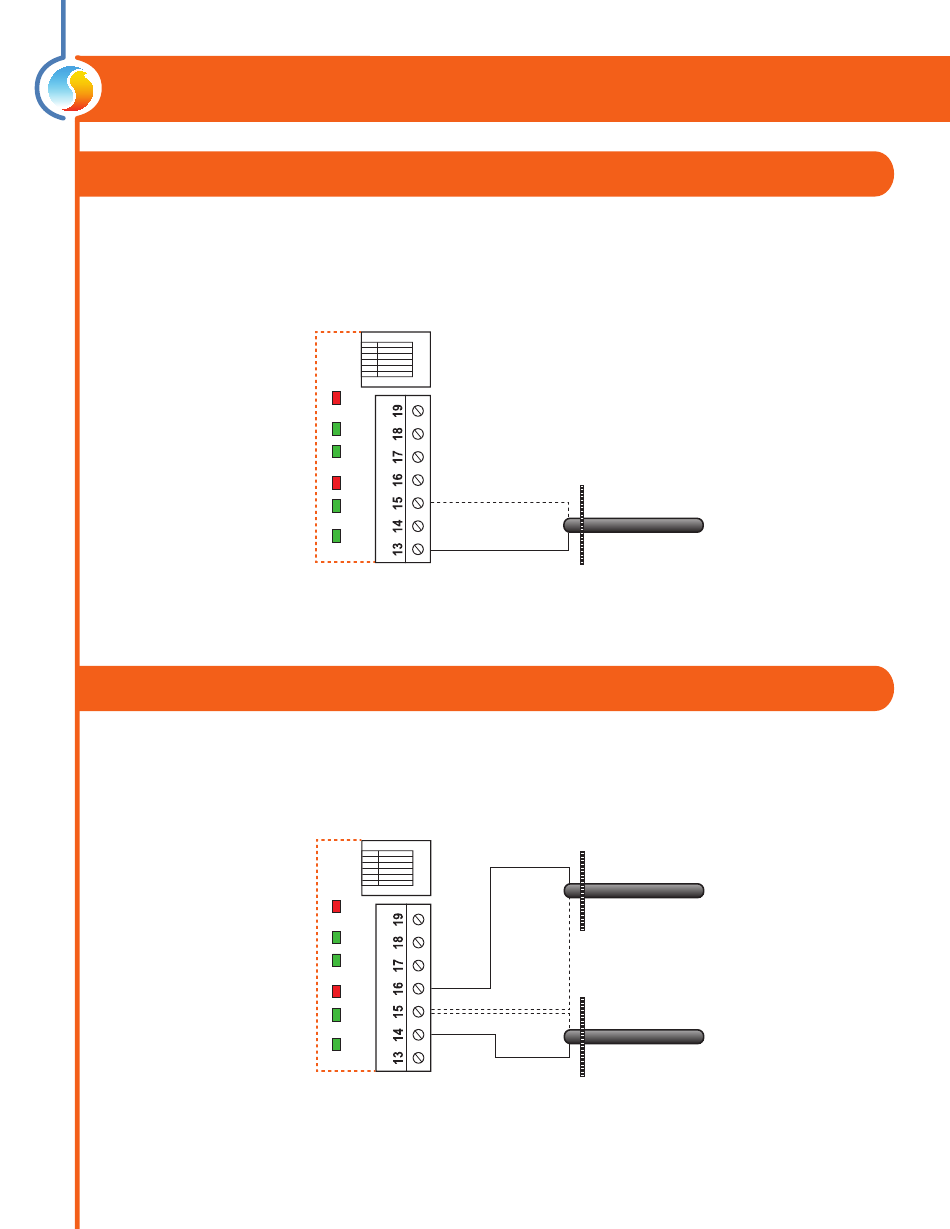

Figure 7 - Raccordement des sondes de température
A
NET
B
OCC
SUPPLY
GND
RA
OA
Figure 8 - Raccordement des sondes d'humidité relative
Sonde de
température d'air
extérieure
Sonde
d'alimentation
d'humidité
(signal 0-5VDC)
Sonde de
retour/pièce
d'humidité
(signal 0-5VDC)
9
