Composantes

Identification des composantes

INT
BIAS TERM
NET
BIAS TERM

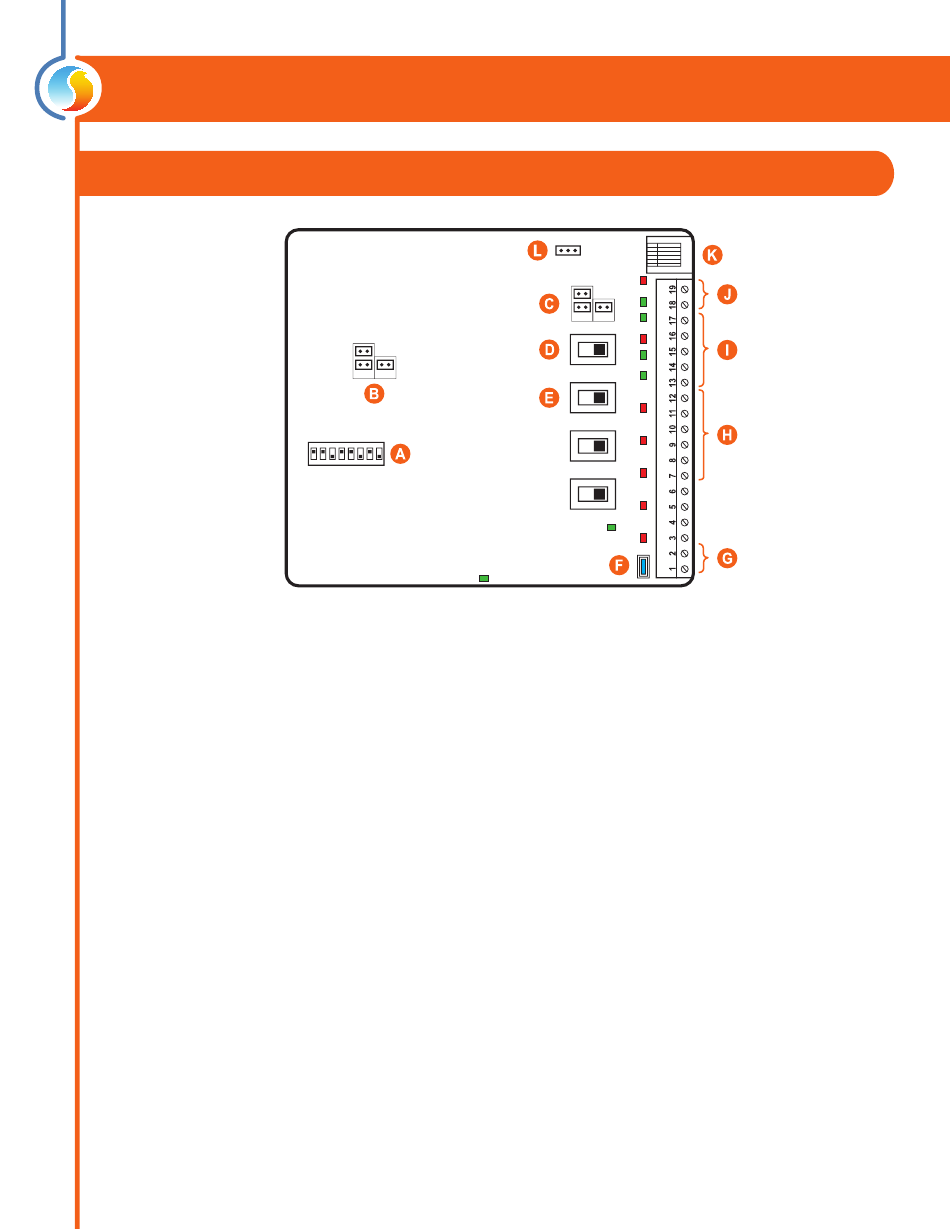

Figure 1 - Identification des composantes

Légende:
A - Commutateur DIP d'adressage
B - Cavaliers pour résistances de terminaison et polarisation du port NET (voir J)
C - Cavaliers pour résistances de terminaison et polarisation du port INT (voir K)
D - Commutateur DIP SOURCE / SINK pour la sortie 4 (Humidification)
E - Commutateur DIP SOURCE/SINK pour la sortie 3 (Déshumidification)
F - Bouton de réinitialisation
G - Borniers pour 24 VAC
H - Borniers pour les sorties 3, 4, 5
I - Entrées (4 au total)
J - Port NET pour la communication RS485 (bornier)
K - Port INT pour la communication RS485 (prise RJ45)
L - Cavalier pour fournir la tension au port INT (voir K)
