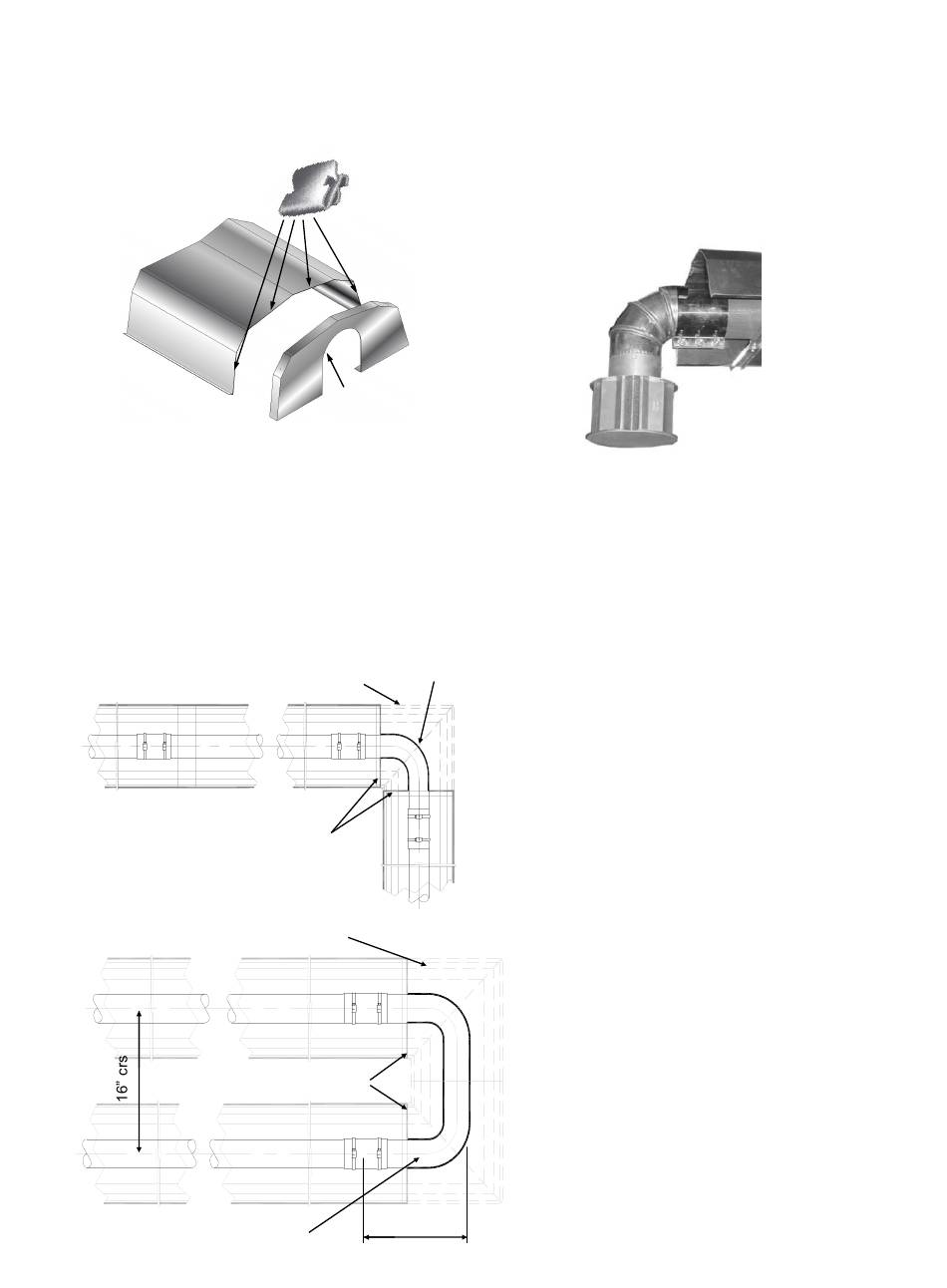

2.2.6 Capuchons (facultatifs)
Placez un capuchon sous le profilé du réflecteur (s'il
y a lieu) avec les rebords du capuchon tournés vers
l'intérieur. Fixer sur le réflecteur avec quatre clips en
Z.
2.2.7 Coudes (lorsque nécessaires)
Le radiateur peut être installé avec 1 ou 2 coudes à
90° ou un U à 180°.
Glissez le coude dans l'extrémité ouverte du
coupleur en vous assurant que la vis d'arrêt est
appuyée contre l'extrémité du tube émetteur. Voir les
instructions de fixation dans la section 2.2.4.
L'usage typique du kit virage option: -
Réflecteur de coin
Capuchons
Ensemble de réflecteur de coin
Coude en U
Numéro de pièce D303073 R2 (04-19), Page 19
Capuchons
Coude 90°
90° Bend
Capuchons
15"
2.2.8 Assemblage du brûleur/ventilateur
Glissez l'assemblage du brûleur sur l'extrémité
ouverte du tube émetteur, en vous assurant qu'il est
complètement inséré. Fixez avec des vis d'arrêt.
S'il s'agit d'une application non ventilée, un coude à
90° de 4 po doit être installé sur l'extrémité finale des
sections de tube émetteur et coiffé d'un capuchon de
ventilation.
Connectez les alimentations de gaz et d'électricité
conformément aux sections 1.4 et 1.5.
2.2.9
Diagrammes
détaillés
Les pages suivantes présentent les dimensions et
spécifications techniques s'appliquant à la gamme de
radiateurs disponibles.
Pour trouver le diagramme de votre modèle, veuillez
utiliser le type de radiateur, sa longueur et son
numéro de référence sur le bon ou l'avis de livraison.
d'assemblage
