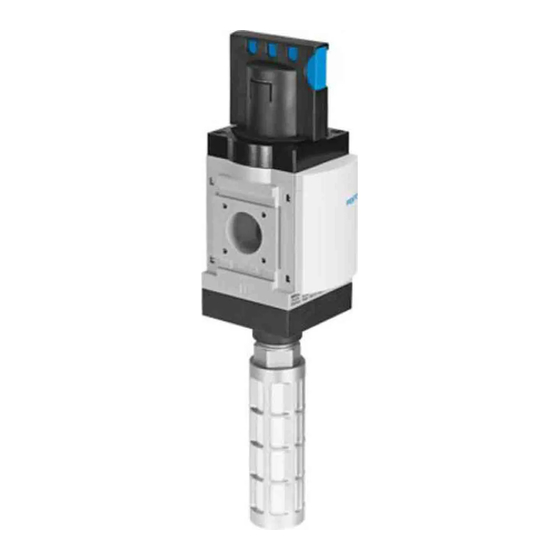

Festo MS 9 Serie Traduction De La Notice Originale

MS(B)9-...-EX2
Unité de conditionnement/Combinaison d'unités de condition-
nement
Document complémentaire | Conditions de service EX
8162180
2021-12c
[8162184]
Traduction de la notice originale
© 2022 Tous droits réservés à la Festo SE & Co. KG
1 Marquage EX
Marquage
II 3G Ex nA IIC T5 X Gc
II 3D Ex tc IIIC T95°C X Dc IP54
Tab. 1 : Marquage EX
2 Produits certifiés
Type Désignation
MS9-EE Distributeur électrique de mise
en circuit
MS9-EM Distributeur de mise en circuit
manuel
MS9-FRM Module de dérivation
MS9-LF Filtre
MS9-LFM Filtre fin
MS9-LFR Filtre-détendeur
MS9-LFX Filtre à charbon actif
MS9-LR Manodétendeur
MS9-LWS Séparateur d'eau
Tab. 2 : Produits certifiés
3 Sécurité
3.1 Instructions de sécurité
– L'appareil peut être utilisé dans les conditions de service indiquées dans la
zone 2 Atmosphère gazeuse explosive ainsi que dans la zone 22 Atmosphère
poussiéreuse explosible.
– Pour le fonctionnement des combinaisons d'unités de conditionnement, c'est
l'appareil avec la catégorie la plus basse qui détermine la catégorie du produit
complet.
– N'effectuer tous les travaux qu'à l'extérieur des zones explosibles.
– N'exploiter l'appareil qu'avec un fluide de service approprié è Caractéristi-
ques techniques.
– L'utilisation d'autres fluides n'est pas conforme à l'usage normal.
– Utiliser l'appareil dans son état d'origine, sans apporter de modifications arbi-
traires.
– L'appareil ne peut être utilisé en atmosphère explosive que dans la configura-
tion livrée.
3.2 Usage normal
Conformément à l'usage normal, les unités de conditionnement et les combinai-
sons d'unités de conditionnement servent au conditionnement de l'air comprimé.
3.3 Marquage X : conditions particulières
– Danger dû aux décharges électrostatiques.
– En cas d'utilisation d'appareils avec purge des condensats, s'assurer que le
fluide de service présente un point de rosée sous pression £ –10 °C.
– Limiter la surtension à 140 % de la tension nominale maximale.
– Ne pas débrancher lorsque l'appareil est sous tension.
– Utiliser une décharge de traction supplémentaire des câbles en amont du
Connecteur.
– Protéger l'appareil contre les impacts.
– Protéger l'appareil du rayonnement UV.
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Numéro de pièce
562177
562178
562534
562532
552940
562531
552942
562530
567857
4 Fonction
Les unités de conditionnement et les combinaisons d'unités de conditionnement
englobent des fonctions de conditionnement de l'air comprimé telles que p. ex.
les filtres ou les modules de dérivation.
5 Mise en service
AVERTISSEMENT
La décharge de pièces portant une charge électrostatique peut provoquer des
étincelles déclenchant une inflammation.
• Eviter toute charge électrostatique par des mesures adaptées d'installation et
de nettoyage.
• Intégrer l'appareil dans la liaison équipotentielle de l'installation.
• Régulateur : en cas d'exploitation en atmosphère explosive, ne pas retirer le
bouton de réglage.
• Régulateur : n'utiliser l'écrou moleté qu'en cas de montage avec une équerre
de fixation mise à la terre. Retirer l'écrou moleté en cas d'utilisation d'autres
éléments de fixation.
REMARQUE
Aspirer l'air comprimé en dehors de l'atmosphère explosive.
REMARQUE
Les processus générant de fortes charges peuvent charger des pellicules et des
revêtements non conducteurs situés sur des surfaces métalliques.
REMARQUE
Les flux d'air d'échappement sont susceptibles de soulever d'éventuels dépôts de
poussière et de créer une atmosphère à poussières explosibles.
REMARQUE
Les aérosols dans l'air comprimé peuvent entraîner des charges électrostatiques.
– Observer l'étiquette produit.
– Garantir un contact électriquement conducteur entre les unités de conditionne-
ment et les embases.
– Mettre toutes les unités de conditionnement et leurs combinaisons à la terre au
niveau de l'embase de gauche ou de droite avec la borne de mise à la terre.
– Empêcher l'aspiration d'air ambiant en évitant toute dépression dans les appa-
reils.
6 Maintenance et entretien
• Vérifier régulièrement l'aptitude au fonctionnement des produits et les entre-
tenir tous les 6 mois.
7 Dépannage
Dysfonctionnement
Fuite audible au niveau des branchements
Mise sous pression incomplète d'une sortie
Tab. 3 : Dépannage
Le remplacement de pièces d'usure et de rechange est possible dans des cas
isolés. Les réparations de ce type doivent uniquement être effectuées par des
spécialistes dûment formés et autorisés.
• Prendre contact avec le conseiller technique de Festo.
• Après l'assemblage, vérifier la résistance de contact entre les bornes de mise
à la terre de l'embase droite et gaucheè Caractéristiques techniques.
Solution
Vérifier le vissage des raccords.
Garantir une pression constante dans le sys-
tème.
