Napoleon IMWDCCN Manuel page 29

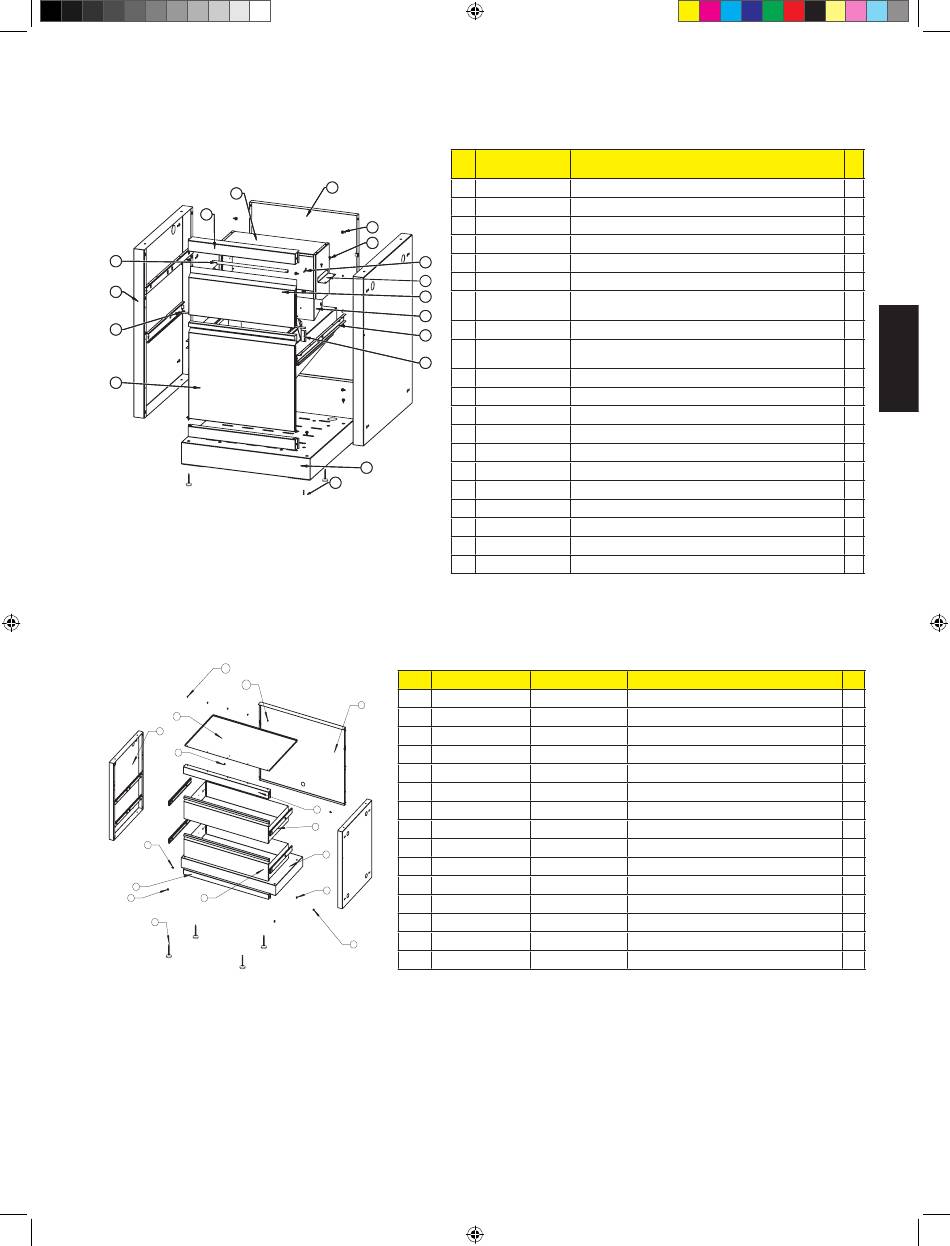

Parts List / Liste des pièces
3
5
1
10
11
10
9
1
4
4
6
4 5
7
N415-0416 FEB26.21
N415-0416 FEB26.21.indd 29 N415-0416 FEB26.21.indd 29
2
7
4
8
13
12
#
10
1
2
2
3
4
5
6
7
3
11
8
9
8
10
11
4
5
# Part # Description
IM-WDC
1 N010-0678-CN side panel / panneau avant
2 N475-0224-CN1HR back panel / panneau arrière
3 N525-0018-CN1HR top/bottom rail / support superior/inférieur
4 N570-0086 #14 x 1/2" screw / vis #14 x 1/2"
6
5 N555-0032 paper towel rod / tige pour essuie-tout
15
6 N485-0012 cotter pin / vis
9
7 N010-0576-CN1HR paper towel housing assembly / assemblage de la porte du comparti-
ment à essuie-tout
17
8 N570-0008 #8 x 1/2" screw / vis #8 x 1/2"
14
9 N010-0578 paper towel door assembly / assemblage de compartiment pour
essuie-tout
16
10 N555-0031 pivot rod / tige-pivot
11 N010-0679-CN drawer assembly, trash can / assemblage du tiroir, panier à déchets
12 N570-0130 leveling foot / mise à niveau du pied
13 N010-0575-CN1HR assembly, bottom shelf / ensemble de tablette inférieur
14 N610-0010 drawer slide / glisser tiroir
15 N080-0228-CN1HR paper towel hoursing bracket / support tiroir de serviette en papier
16 N080-0230-CN1HR door stop bracket / support cale-porte
17 N160-0018 paper towel bracket / support de serviette en papier
N185-0004 waste bin / poubelle
N105-0024 bushing with flaps / douille avec rabat
N105-0025 bushing / bague
665 730
N010-0678-CN N010-0678-CN
N475-0392-CN1HR N475-0233-CN1HR
N525-0020-CN1HR N525-0021-CN1HR
N570-0086 N570-0086
N010-0682-CN N010-0683-CN
N525-0023-CN1HR N525-0024-CN1HR
N570-0130 N570-0130
N010-0581-CN1HR N010-0583-CN1HR
N585-0051-CN1HR N585-0052-CN1HR
N570-0013 N570-0013
N610-0010 N610-0010
N105-0012 N105-0012
N485-0007 N485-0007
N105-0024
N105-0025
Description
side panel / panneau avant
back panel / panneau arrière
top rail / support superior
#14 x 1/2" screw / vis #14 x 1/2"
drawer assembly / assemblage du tiroir
bottom rail / support inférieur
leveling foot / mise à niveau du pied
bottom shelf / tablette inférieur
drawer dripshield / écran anti-égouttement pour tiroir
#8 x 5/8" screw / vis #14 x 5/8"
drawer slide / glisser tiroir
1.5" bushing / bagues de porte 1.5"
black plug / bouchon noir
bushing with flaps / douille avec rabat
bushing / bague
