4
Montage des tubes
hydrauliques
Pièces nécessaires pour cette
opération:
1 Bride de maintien
1 Plaque
1 Bride de maintien
1 Plaque
2 Vis de carrosserie
2
Écrou à embase
Procédure

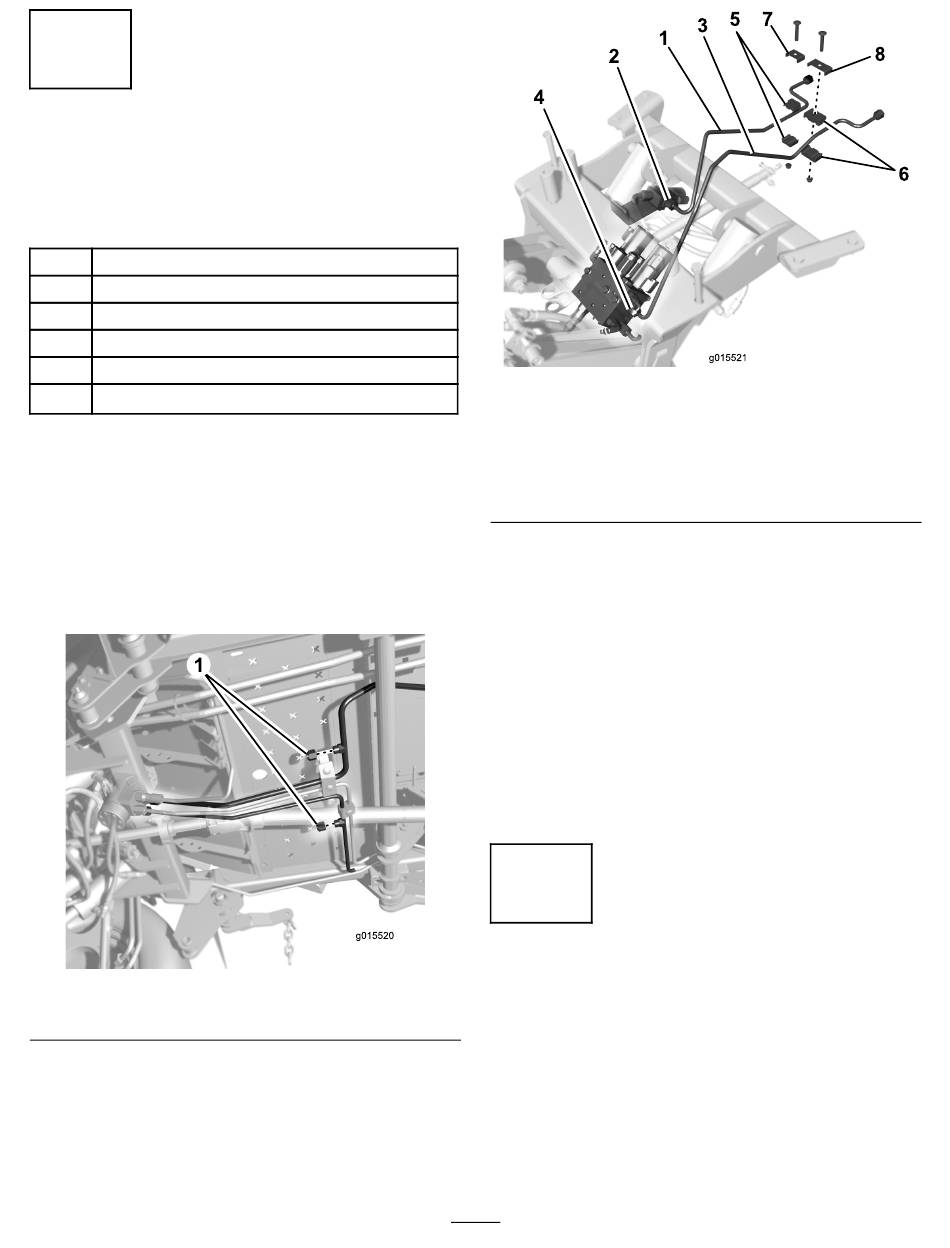

1. Placez un bac de vidange sous les bouchons des
tubes hydrauliques (Figure 8).
2. Retirez les bouchons des tubes hydrauliques sur la
machine (Figure 8). Retirez les bouchons l'un après
l'autre comme les tubes pour éviter de perdre trop
de liquide hydraulique.
1. Bouchons de tubes hydrauliques
3. Raccordez l'arrière du tube hydraulique court au tube
sur la machine (Figure 9).
Figure 8
1. Tube hydraulique court
2. Valve
3. Tube hydraulique long
4. Collecteur
4. Raccordez l'arrière du tube hydraulique long au tube
sur la machine (Figure 9).
5. Serrez les raccords.
6. Fixez légèrement le tube hydraulique court au tube
adjacent sur la machine, avec la petite bride de
serrage, la petite plaque, une vis de carrosserie et un
écrou à embase, comme illustré à la Figure 9.
7. Fixez légèrement le tube hydraulique long au tube
adjacent sur la machine, avec la grande bride de
serrage, la grande plaque, une vis de carrosserie et un
écrou à embase, comme illustré à la Figure 9.
8. Serrez les vis de carrosserie et les écrous.
5
Montage de l'arbre
d'entraînement
Aucune pièce requise
Procédure
1. Tout en alignant les trous de l'arbre d'entraînement
sur le trou de l'arbre intermédiaire, glissez l'arbre
d'entraînement sur l'arbre intermédiaire de
l'accessoire (Figure 10).
5
Figure 9
5. Petite bride de serrage de
tube
6. Grande bride de serrage
de tube
7. Petite plaque
8. Grande plaque
