Endress+Hauser Insert RTD TPR100 Information Technique page 8

8

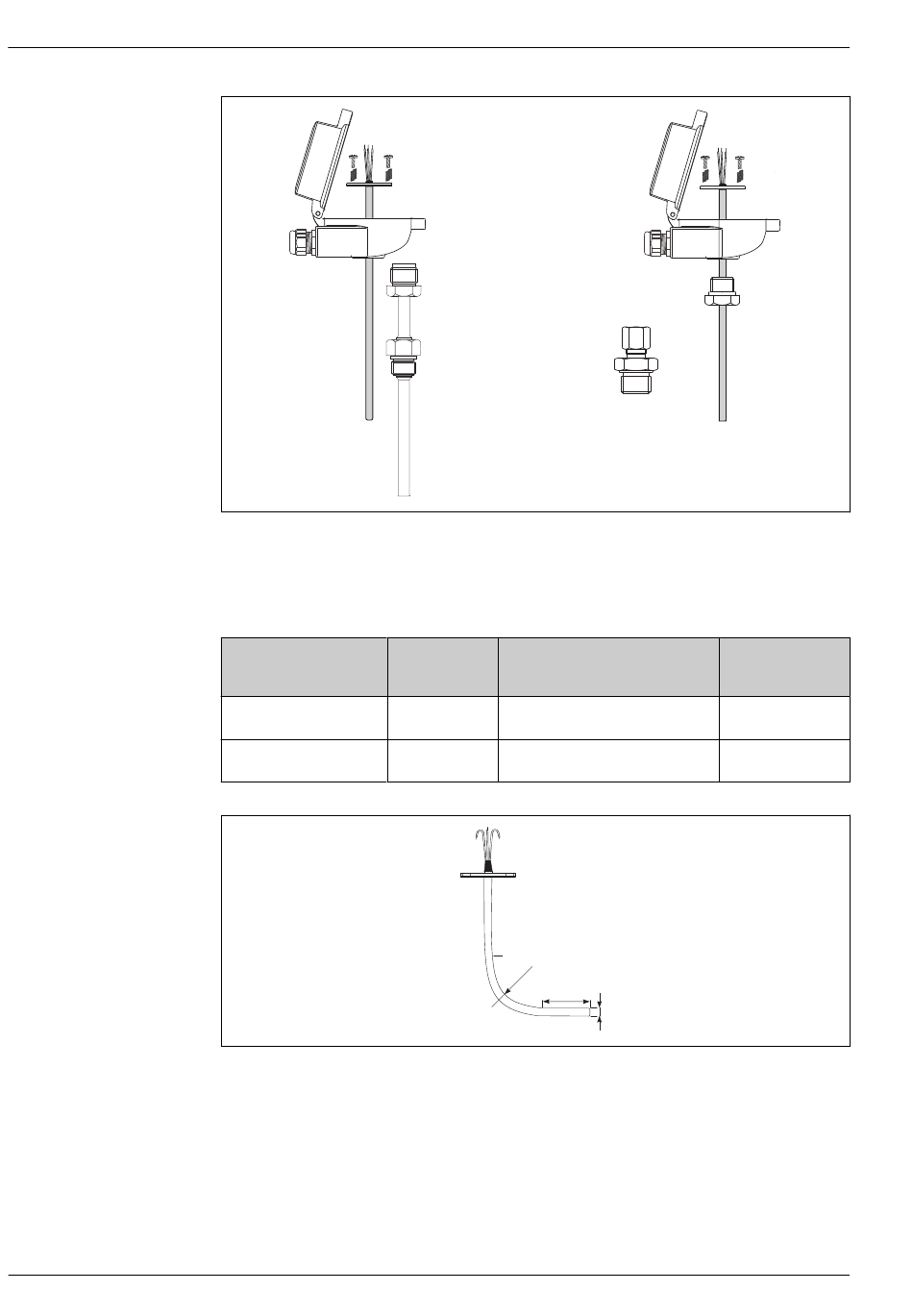

 1 Options de montage générales : dans un ensemble avec protecteur (à gauche), mesure directe (à droite)
Rayon de courbure possible
Forme de l' e xtrémité pour les thermorésistances RTD :
Type de capteur Forme de
l'extrémité
Capteur Pt100 à couches Impaire
minces (TF)
Capteur Pt100 à Impaire
enroulement (WW)
Diamètre de l'insert ID
⌀3 mm (¹⁄₈ in)
⌀6 mm (¹⁄₄ in)
⌀3 mm (¹⁄₈ in)
⌀6 mm (¹⁄₄ in)
R
NL
d
Insert RTD TPR100
A0019385
Longueur non
flexible (extrémité)
NL
30 mm (1,18 in)
30 mm (1,18 in)
A0019386
