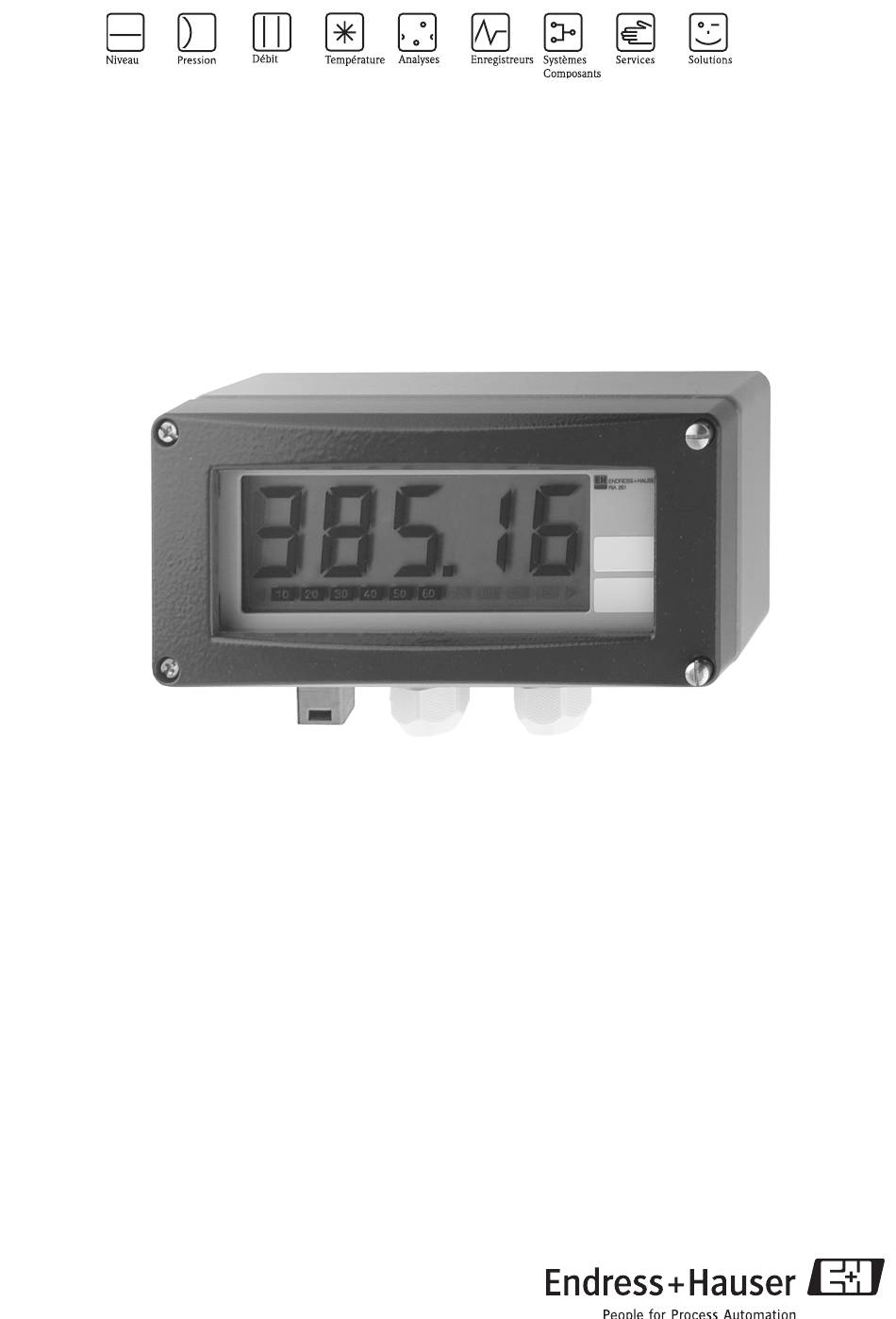

Information technique

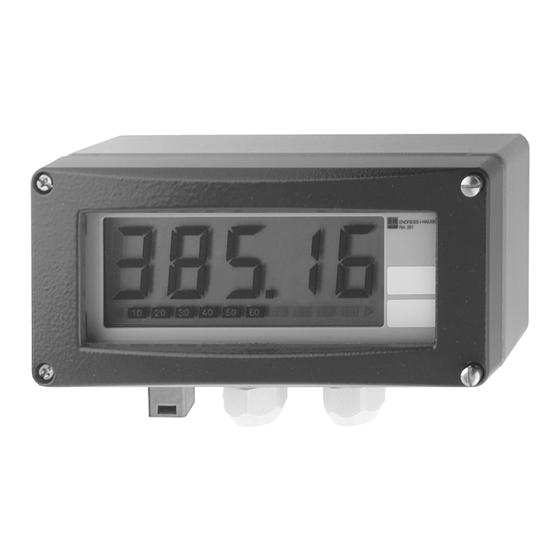

Indicateur de terrain
RIA261
Indicateur digital à intégrer dans une boucle de courant 4 à 20 mA
Principaux avantages
• Indicateur alimenté par boucle, pas de câbles supplé-
mentaires nécessaires pour l'alimentation
• Afficheur à cristaux liquides à 5 digits, hauteur de
caractère 26 mm
• Bargraph en pas de 10%
• Rétroéclairage sans alimentation supplémentaire
• Affichage de la gamme de mesure de -19999 à 99999
• Réglage flexible de la gamme de mesure via 3 touches
• Agréments
- ATEX
- FM
- CSA
• Agrément maritime GL Germanischer Lloyd
• 2 entrées de câble pour l'intégration dans les circuits
de mesure
• Place suffisante pour le montage d'une électronique
supplémentaire par ex. transmetteur de tête de sonde
• Boitier pouvant être plombé
• Protection IP66/NEMA 4X
®
• Membrane GORE-TEX
pression
TI083R/14/fr/05.05
pour la compensation de
Domaines d'application
• Installations et construction mécanique
• Applications à l'extérieur
• Equipements de laboratoire
• Mesure et surveillance de process
• Conçu pour les applications en zone Ex
4
0 2 1
Ó
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RIA261
Sommaire des Matières pour Endress+Hauser RIA261
- Page 1 Information technique Indicateur de terrain RIA261 Indicateur digital à intégrer dans une boucle de courant 4 à 20 mA Principaux avantages Domaines d'application • Indicateur alimenté par boucle, pas de câbles supplé- • Installations et construction mécanique mentaires nécessaires pour l'alimentation •...
-
Page 2: Principe De Fonctionnement Et Construction Du Système
RIA261 Principe de fonctionnement et construction du système Principe de mesure Exemple d'application de l'indicateur L'indicateur enregistre un signal analogique et le représente dans l'afficheur. L'indicateur est intégré dans la boucle 4 à 20 mA qui l'alimente. La chute de tension < 2,5 V n'exerce qu'une influence négligeable sur la bou- cle de courant. -
Page 3: Grandeurs De Sortie
RIA261 Grandeurs de sortie Signal de sortie Le signal d'entrée analogique (4 à 20 mA) n'est pas transmis. Le signal d'entrée est digitalisé, évalué et repré- senté par l'afficheur CL. Signal de panne Pas de mesure visible dans l'afficheur, pas de rétroéclairage. -
Page 4: Précision De Mesure
RIA261 Précision de mesure Conditions de référence T = 25 °C Ecart de mesure < 0,1% de la gamme d'affichage réglée Reproductibilité Non spécifié Effet de la température Dérive de température = 0,01%/K de la température ambiante ambiante Conditions d'implantation Conditions d'implantation •... - Page 5 RIA261 Construction Construction, dimensions Dimensions de l'appareil en mm Dimensions des perçages pour montage mural (figure inférieure) en mm • Derrière l'électronique que l'on peut basculer, il y a suffisamment de place pour le montage d'un transmet- teur de température. Tenir compte des conseils d'implantation du fabricant ! Dimensions de l'emplacement : H = 60 mm, L = 140 mm, P = 30 mm •...
-
Page 6: Niveau D'affichage Et De Configuration
L'intensité de l'éclairage augmente avec le courant de boucle Certificats et agréments Le système de mesure satisfait les exigences légales de la directive européenne 89/336/CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur la disponibilité... -
Page 7: Accessoires
Accessoires Etrier de montage mur/colonne, Pos. B (avec collier de serrage, Pos. A) Référence 51003502 Documentation complémentaire • Manuel de mise en service RIA261 (BA111R) • Documentations Ex : ATEX (XA007R/09/a3) FM, CSA, etc. • Brochure "Composants système" (FA016K) Endress+Hauser... - Page 8 Sous réserve de toute modification TI083R/14/fr/05.05 FM+SGML 6.0...
