FR COFFRET DE COMMANDE SIMUDRIVE 250 - TRIPHASE 230/400V
avec clavier 2001568 - sans clavier 1850058
GB SIMUDRIVE 250 - THREE PHASES 230/400V CONTROL BOX
with keyboard 2001568 - without keyboard 1850058
S.A.S. au capital de 5 000 000 d - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
i
FR - Réservés à l'automatisation des portes industrielles
et commerciales à enroulement vertical, le coffret
SIMUDRIVE 250 est adapté aux moteurs triphasés
230/400V ou monophasés dont la puissance n'excède pas
1300 W.
Lisez attentivement le manuel d'instructions qui accompagne
ce coffret de commande. Il fournit d'importantes indications
concernant la sécurité, l'installation, l'utilisation et l'entretien.
Pour les opérations de câblage et d'installation, se référer aux
normes en vigueur. Toutes interventions doivent être effectuées
par du personnel qualifié.
Le SIMUDRIVE 250 est conforme aux directives
Européennes 89/336/CEE, 73/23/CEE, 98/37/CEE et
modification successives. Le SIMUDRIVE 250 doit installé avec
une porte motorisée industrielle, commerciale ou de garage
selon la norme NF EN 13241-1 et est conforme aux normes NF
EN 12453 et EN 12445 seulement si il est configuré en mode
motorisé (pression maintenue). La manœuvre de la porte doit
être effectuée par une personne formée ayant une vue directe
sur celle-ci. La personne manœuvrant la porte ne doit pas se
trouver elle-même dans une position dangereuse.
L'organe de manœuvre (inverseur à positions maintenues)
doit être protégé par une clé dans le cas d'un usage par des
personnes formées dans un lieu public (cf EN 12453 §5.5.1
table 1 type 2)
Pour répondre aux normes NF EN 12453 et EN 12445,
le boîtier de commande SIMUDRIVE 250 ne doit pas être
configuré en mode mixte.
1
Caractéristiques - Technical data
- Alimentation triphasée : 230/400V - 50Hz
- Puissance maximum : 1300W
- Protection par fusibles : 10A T
- Température de fonctionnement : -10T50 (-10°C à +50°C)
- Coffret plastique étanche (5 presse-étoupes montés en position
basse)
- indice de protection IP55.
- Encombrement : 220 x 140 x 70 mm
- Poids : 0,750 Kg
Mode de fonctionnement MOTORISE :
- Ouverture : appui maintenu sur la touche ou sur le point de
commande.
- Fermeture : appui maintenu sur la touche ou sur le point de
commande.
2

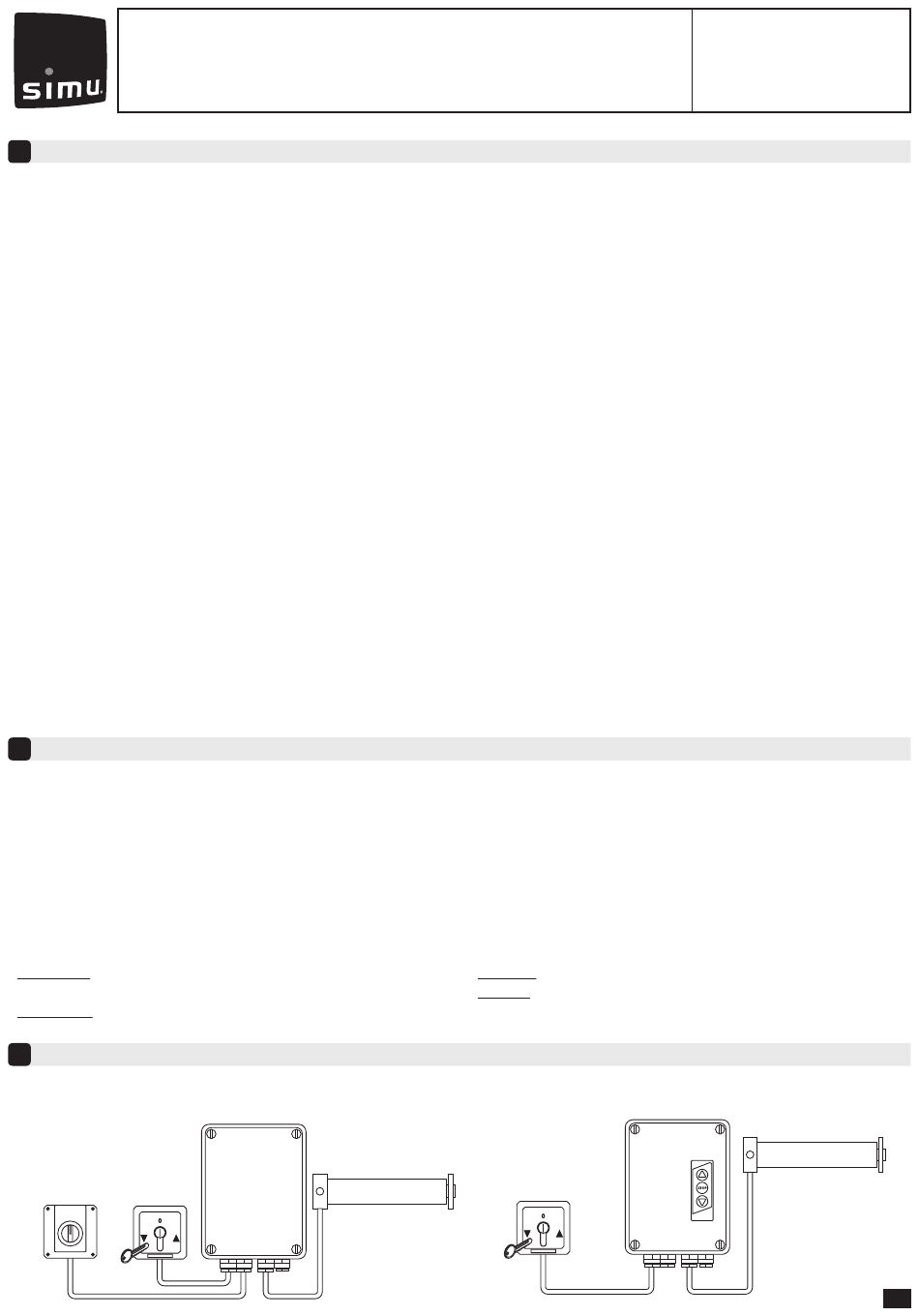

Possibilités de câblage - Connection possibility
SIMUDRIVE 250 sans clavier (1850058)
SIMUDRIVE 250 without keyboard (1850058)
Boîte à bouton tournant Inverseur à clé
(intérieur) (extérieur)
Rotary switch Key switch
(indoor) (outdoor)
GB - Intended to automation of industrial and commercial doors,
box. It will give you some important informations about the
safety, the installation , the use and the maintenance.
Concerning the wiring and the installation, refer to the valid
norms. All handling must be done by a skilled person.
regulation 89/336/CEE, 73/23/CEE, 98/37/CEE and next
modifications. The SD250 control box must be installed with a
motorized industrial, commercial and garage door according to
NF EN 13241-1 and is conform to NF EN 12453 et EN 12445
only if the SIMUBOX 250 is set in motorised mode (maintained
pressure) and if the handling of the door is done by a skilled
person which see the movement of the door and not in a
dangerous position. In a public area, the switch (instable) must
be protected by a key and used by skilled person (cf EN 12453
§5.5.1 table 1 type 2).
It's forbidden to program the SD250 control box in "MIXTE"
configuration.
- 3 Phase power supply : 230/400 V - 50 Hz
- Maxi. Power : 1300W
- Protection by fuses : 10A T
- Operating temperature : -10T50 (-10°C to + 50°C)
- Waterproof plastic box (5 cable rubber grommets mounted on low
position)
- Protection index : IP55
- Dimensions : 220 x 140 x 70 mm
- Weight : 0,750 Kg
MOTORISED mode :
- Opening: maintain pressure on the button or on the control switch
- Closing: maintain pressure on the button or on the control switch.
Moteur triphasé 230/400V
Three-phases motor 230/400V
Inverseur à clé (extérieur)
Key switch (outdoor)
with vertical movement, the SIMUDRIVE 250 control box
suits to 3 phase motors 230/400V or single phase motor
whose power does not exceed 1300 W.
Read carefully this instruction sheet supplied with this control
The SD250 control box is in accordance to the european
In order to conform to the norms NF EN 12453 et EN 12445,
SIMUDRIVE 250 avec clavier (2001568)
SIMUDRIVE 250 with keyboard (2001568)
5013397B
Lire attentivement cette notice avant toute utilisation.
Read carefully these instructions before any use.
Moteur triphasé 230/400V
Three-phases motor 230/400V
