SIMUBOX MONOPHASÉ -230V - 50HZ
S.A.S. au capital de 5 000 000

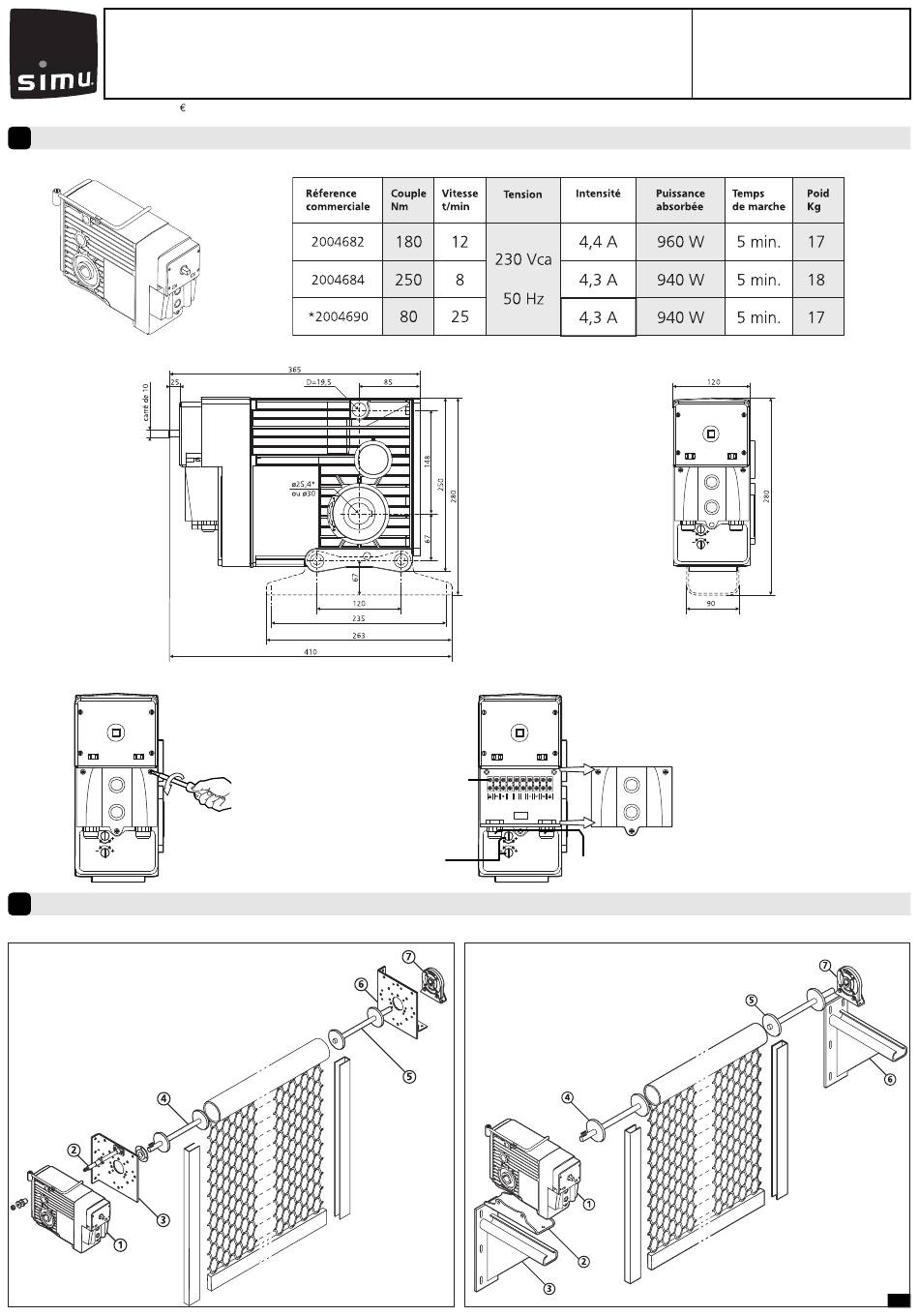

Descriptif et caractéristique technique
1
1.1 Caractéristiques techniques
1.2 Cotes d'encombrement
1.3 Déscription face avant du moteur :
Montage du moteur
2
2.1 Exemple de montage
Avec doigt de maintien :
• 1. Simubox
• 2. Doigt de maintien (réf. : 9146521)
• 3. Plaque côté moteur
• 4. Embout claveté
• 5. Embout claveté
• 6. Plaque côté opposé
• 7. Antichute
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Barette de connection•
A gauche : circuit de puissance
A droite : circuit de commande
Vis de réglage fin de course •
• Presse étoupes circuit commande et circuit puissance.
Avec socle moteur et équerres :
• 1. Simubox
• 2. Socle moteur (réf. : 9146500)
• 3. Equerre (réf. : 9146510)
• 4. Embout claveté
• 5. Embout claveté
• 6. Equerre (réf. : 9146510)
• 7. Antichute
5010774B
Lire attentivement cette notice avant
toute utilisation.
* Moteur pour porte sectionnelle.
