Endress+Hauser Proline Promass 84A Information Technique page 13

Proline Promass 84A
Endress+Hauser
DN
[mm] [inch]
2 1/12"
4 1/8"

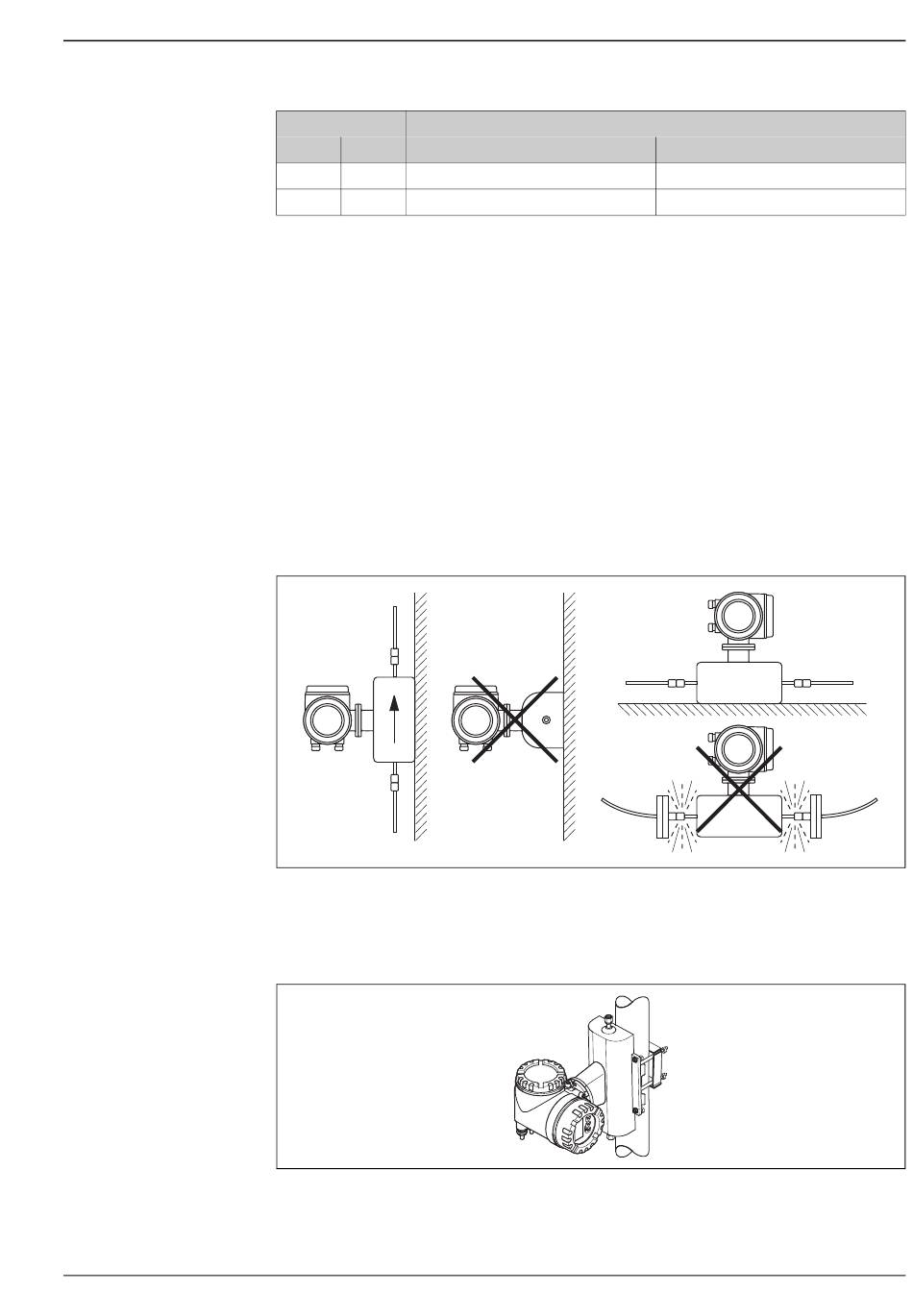

Implantation
S'assurer que le sens de la flèche sur la plaque signalétique du capteur correspond au sens d'écoulement
(du produit dans la conduite).
Position verticale
Implantation recommandée avec sens d'écoulement montant. Dans le cas d'un produit au repos, les particules
solides se déposent et les bulles de gaz remontent en dehors de la section du tube de mesure. Les tubes de
mesure peuvent en outre être entièrement vidangés et protégés contre les dépôts.
Position horizontale
Lorsque l'installation est correcte, le boîtier du transmetteur est en amont ou en aval de la conduite. Ainsi les
bulles de gaz et dépôts de particules solides ne peuvent se former dans le tube de mesure courbé (système
monotube).
Le capteur ne doit pas être monté de manière à pendre dans la conduite, c'est à dire sans support ni fixation.
Ceci permet d'éviter de trop fortes contraintes au niveau du raccord de process.
Implantation verticale et horizontale
La plaque de base du boitier du transmetteur permet son montage sur une table, un mur ou un mât.
Dimensions des perçages sur la plaque de base  ä 22.
Exemple de montage sur une colonne
 Diaphragme, restriction
[mm]
1,5
3,0
[inch]
0.06
0.12
a0003606
A0011719
13
