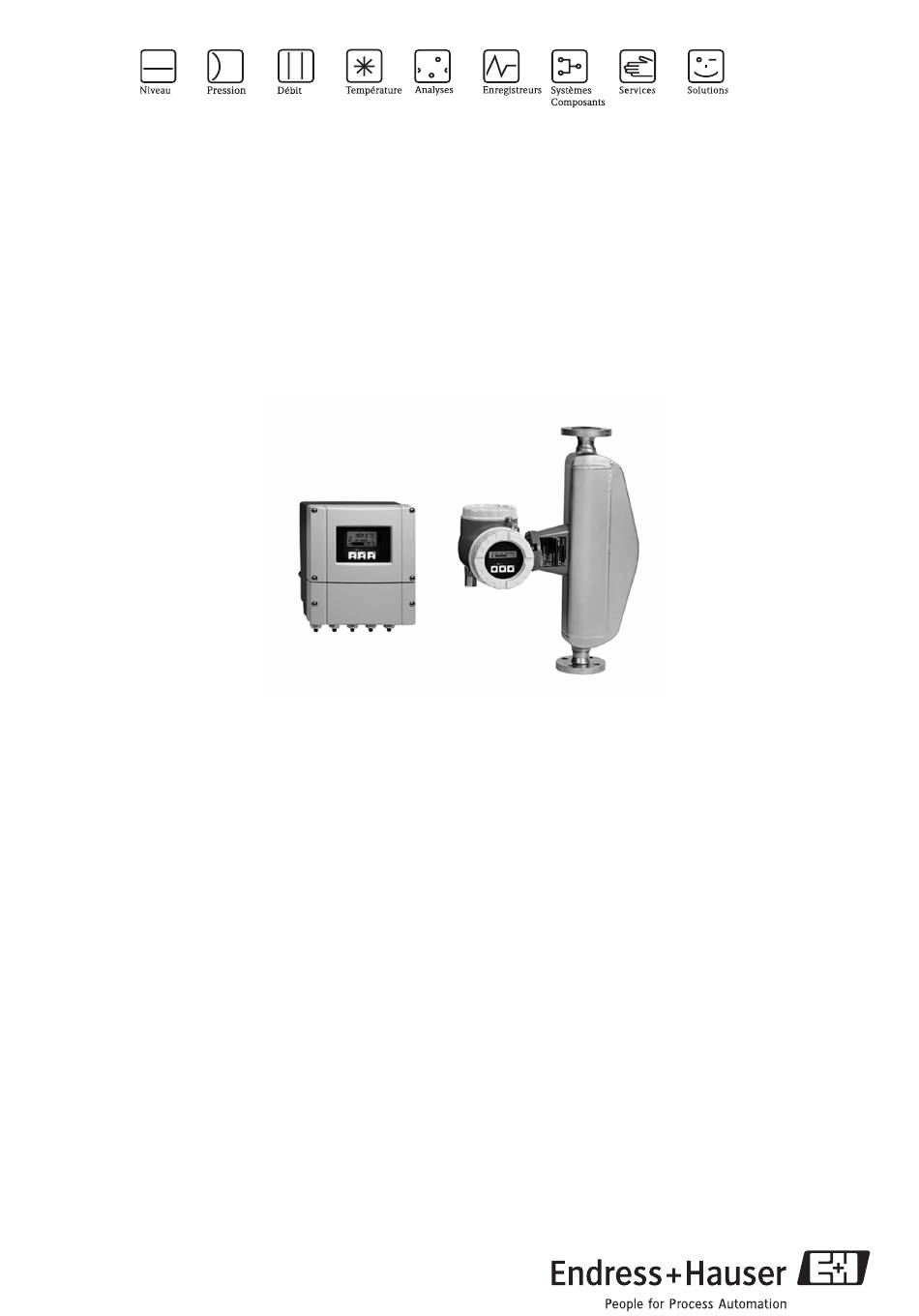

Information technique
Proline Promass 80H, 83H
Débitmètre massique Coriolis
Le système de mesure monotube :
construction hygiénique et aseptique - grande résistance chimique
Domaine d'application
Le principe de mesure Coriolis est indépendant de
propriétés physiques comme la viscosité et la densité.
• Mesure hautement précise de liquides comme par ex.
les huiles, graisses, gaz liquéfiés, vernis, nettoyants et
solvants
• Températures du produit jusqu'à +200 °C
• Pressions du process jusqu'à 40 bar
• Mesure de débit massique jusqu'à 70 t/h
Agréments pour zones explosibles :
• ATEX, FM, CSA, TIIS, IECEx, NEPSI
Liaison à tous les systèmes numériques de contrôle
commande :
• HART, PROFIBUS PA/DP, FOUNDATION Fieldbus,
MODBUS
Principaux aspects de sécurité :
• Enceinte de confinement (jusqu'à 25 bar), directive
des équipements sous pression, SIL-2
TI074D/14/fr/09.08
Vos avantages
Les appareils de mesure Promass vous permettent d'enre-
gistrer, pendant vos mesures, différentes variables de
process (masse/densité/température) dans différentes
conditions.
Le concept de transmetteur Proline universel
comprend :
• un concept d'appareil et de services modulaire pour
une rentabilité maximale
• des options logicielles pour le batching et la mesure de
concentration pour l'accès à de nouveaux domaines
d'application
• des possibilités de diagnostic et de sauvegarde de don-
nées pour une meilleure qualité du process
Les capteurs Promass, éprouvés sur plus de 100000
applications, offrent les avantages suivants :
• Mesure de débit multivariable en design compact
• Insensibilité aux vibrations grâce à un système mono-
tube équilibré
• Protection efficace contre les forces engendrées par la
conduite grâce à une construction robuste
• Montage simple sans prise en compte de sections
d'entrée et de sortie
