(suite)

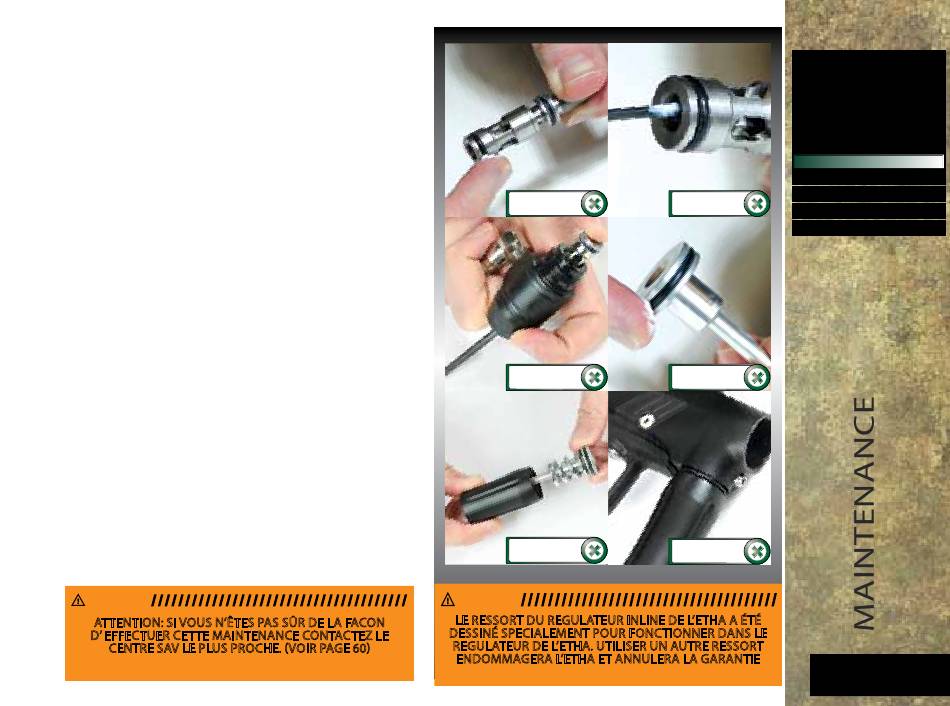

utilisez un coton tige sec pour nettoyer le joint interne 008
nBr70 situé dans la partie supérieur de l'adjuster assembly.
puis utilisez une petite clé pour remettre de la graisse eclipse
(voir Figure 15F)
sur le joint
.
1
si vous démontez le régulateur pour réparer une surpression
passez directement à la page 38 au chapitre 'maintenance
avancée du régulateur inline sl3'. si vous n'avez pas de
surpression il est inutile d'effectuer cette maintenance avancé.
re-installez l'adjuster assembly dans la partie basse du
régulateur inline. appliquez quelques légères pressions sur
le haut de l'adjuster assembly, en utilisant une clé allen 1/8"
vissez l'adjuster screw dans le sens horaire jusqu'à la base du
(voir Figure 15g)
régulateur inline
anti horaire de 2
tours pour obtenir une pression de sortie
1/2
qui n'endommagera pas le marqueur lors de la mise sous
pression.
prenez le piston, inspectez le et nettoyez le joint 016 nBr70
situé sur le haut du piston. re-lubrifiez le avec un peu de
(voir Figure 15h)
graisse eclipse
régulateur sur le piston puis insérez le piston et le ressort
dans le haut du régulateur inline
maintenant le piston et le ressort en place, vissez la partie
haute et la partie basse du régulateur inline ensemble.
vissez le régulateur sur le corps de l'etha
15j)
, puis reconnectez le câble macroline dans le coude du
régulateur. le nettoyage de base du régulateur inline a été
effectué.
1
si un joint est endommagé, remplacez-le. des parts kits sont disponible
à la vente à l'adresse suivante www.paintball-camp.com
DANGER
attention: si vous n'êtes pas sÛr de la Facon
IF YOU ARE AT ALL UNSURE OF PERFORMING A
d' eFFectuer cette maintenance contactez le
centre sav le plus proche. (voir page 60)
MAINTENANCE PROCEDURE PLEASE CONTACT
YOUR NEAREST SERVICE CENTRE.
. puis visser dans le sens
. placez le ressort du
(voir Figure 15i)
. en
1
(voir Figure
Fig 15e
Fig 15g
Fig 15i
DANGER
le ressort du regulateur inline de l'etha a été
dessiné specialement pour Fonctionner dans le
regulateur de l'etha. utiliser un autre ressort
endommagera l'etha et annulera la garantie
QuicK guide
CONTENUS
INTRODUCTION
MISE EN ROUTE RAPIDE
ORIENTATION
UTILISATION
INTERFACE UTILISATEUR
MAINTENANCE
MAINTENANCE
DÉPANNAGE
LISTE DES PIÈCES
Fig 15F
PIÈCES ET ACCESSOIRES
INDEX
Fig 15h
Fig 15j
