Phase de conduite du processus
Après le transfert du projet sur le pupitre opérateur, l'utilisateur effectue la commande et la
surveillance des processus en cours dans la phase de conduite du processus. Le pupitre
opérateur est couplé à un automate dans l'installation et échange des valeurs avec cet
automate. Dans les vues d'installation affichées sur les pupitres opérateurs, les processus
en cours d'exécution sont représentés de manière visible.

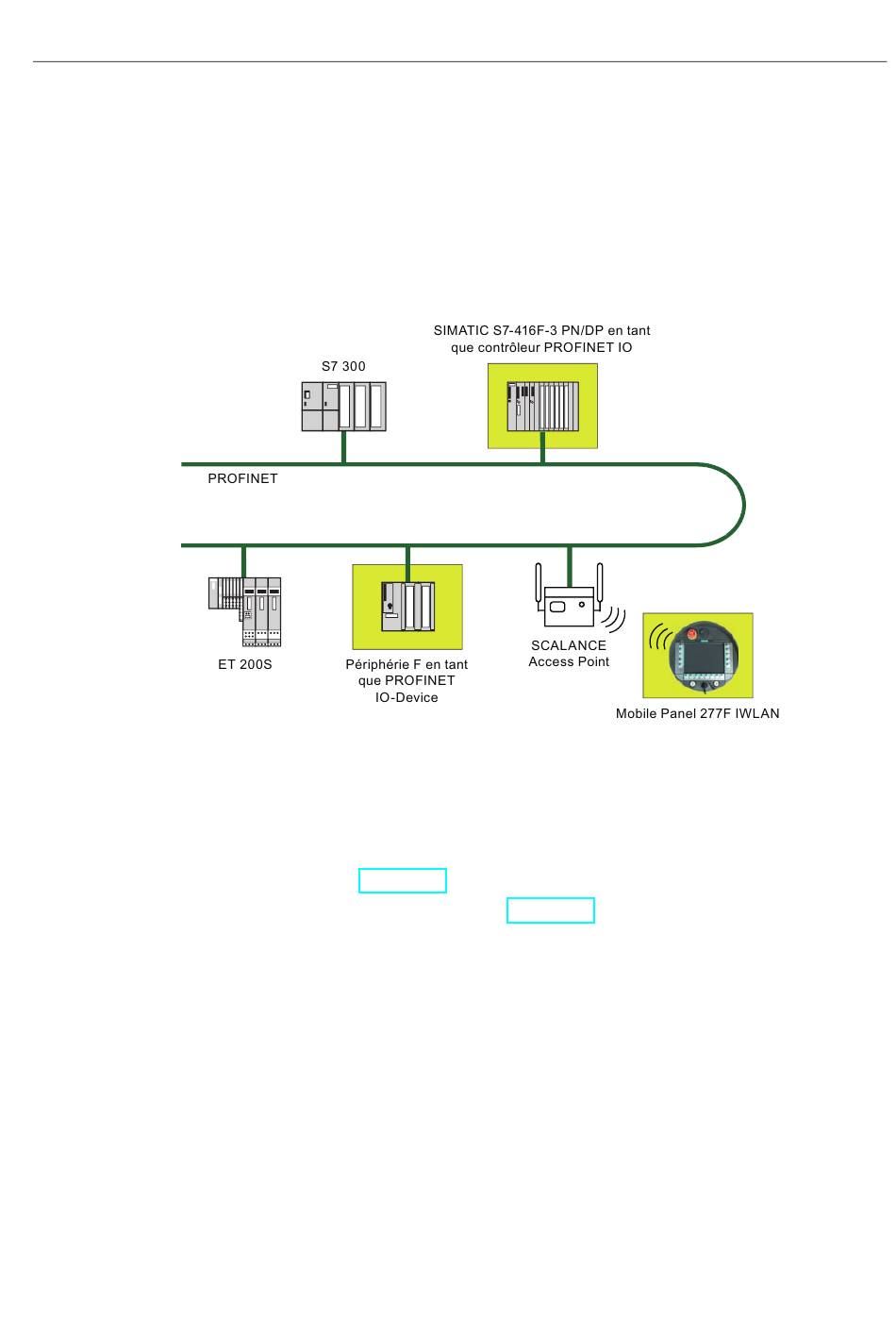

La figure suivante montre un exemple de configuration pour une installation avec le
Mobile Panel 277F IWLAN.
Dans la configuration représentée, chaque appareil PROFINET IO communique avec un
contrôleur PROFINET IO unique. Dans cet exemple, le Mobile Panel 277F IWLAN
communique exclusivement avec la CPU F en tant que contrôleur PROFINET IO F.
Voir aussi
Commande d'un projet (Page 237)
Mise à disposition et sauvegarde du projet (Page 191)
Mobile Panel 277F IWLAN
Instructions de service, 08/2008, 6AV6691-1DQ01-2AC0
1.3 Phase de configuration et phase de conduite du processus
Vue d'ensemble
25
