Sentiotec PRO C3 Instructions De Montage Et Mode D'emploi page 25

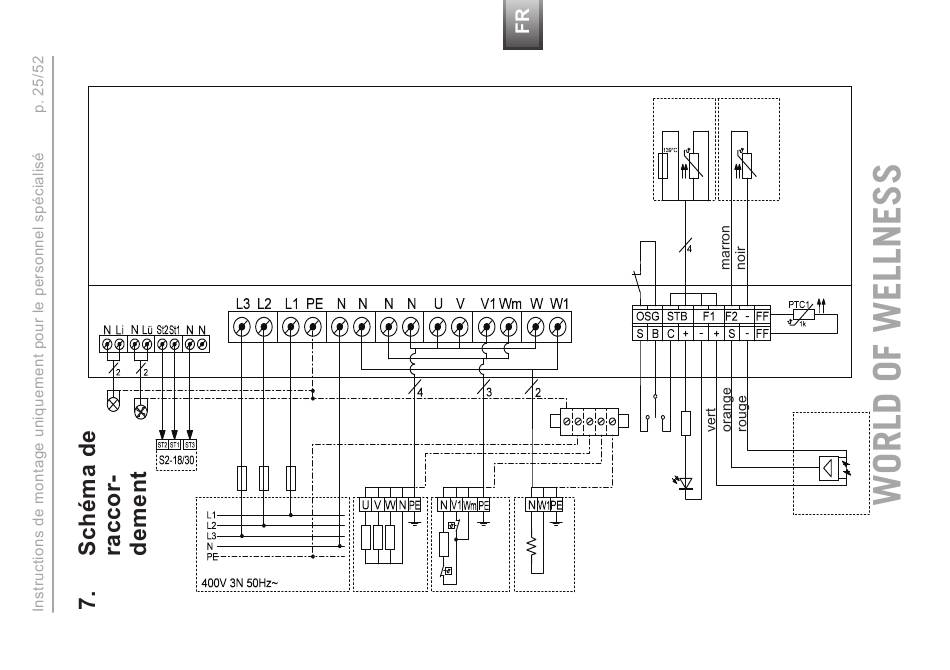

Fig. 4 Schéma de raccordement
1 Sonde d'humidité (FTS2)
2 Sortie de statut
3 Démarrage à distance
4 Sortie supplémentaire (max. 3,5 kW)
5 Évaporateur (max. 3,5 kW)
6 Système de chauffage
(max. 10,5 kW)
7 Alimentation électrique de la
commande de sauna
a 9
8
8 Module d'extension
de puissance
9 Ventilateur
a Éclairage
Barre de terre
b
c Sonde de poêle équipée du
dispositif de protection contre la
surtempérature (F1)
d Sonde de banc (F2)
e Sonde de i lm
7 6 5
c
139 °C
b
3
2
4
d
e
1
