Montagehandleiding uitsluitend voor vakpersoneel
5.

Elektrische aansluiting

ATTEnTIE!
Schade aan het apparaat
● De saunabediening mag enkel worden gebruikt voor de bediening en rege-
ling van 3 verwarmingscircuits met een verwarmingsvermogen van max. 3,5
kW per verwarmingscircuit. Het maximale verdampingsvermogen bedraagt
3,5 kW. Het maximale vermogen van de extra uitgang bedraagt 3,5 kW.
g
f
e
d
c
b
a
9
8
7
1

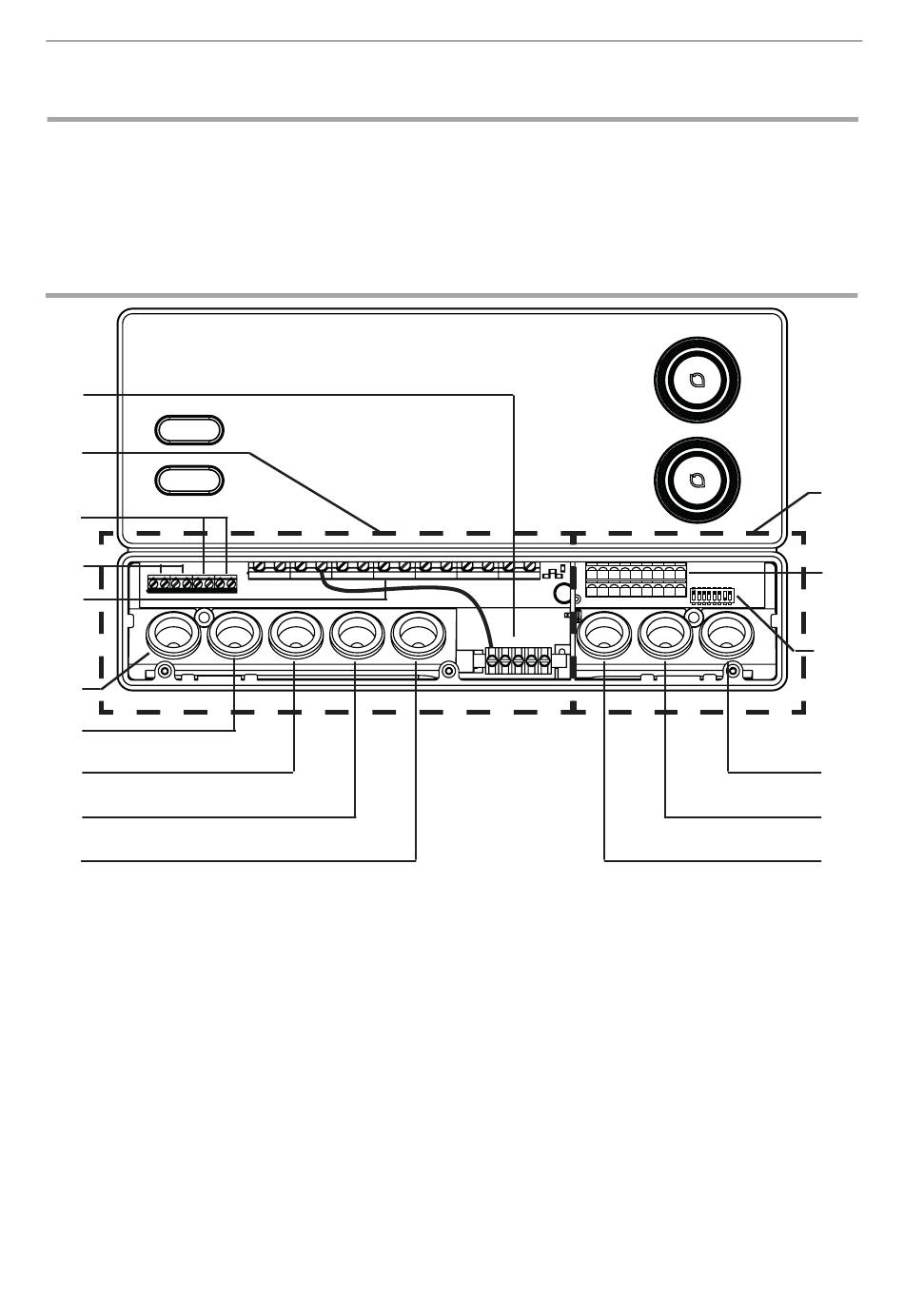

Aansluitbereik voor extra lage spanning
2
Klemmenbord voor veiligheidsuitschake-
ling, afstandsbediening, statusuitgang en
voelerkabels
3
Functieselectieschakelaar
4
Kabeldoorvoering voor F2-, FTS2-
en folievoeler
5
Kabeldoorvoering voor F1-voeler
en statusuitgang
6
Kabeldoorvoering voor veiligheidsuit-
schakeling en afstandsbediening
WORLD OF WELLNESS
7
Kabeldoorvoering voor verdamperkabel
en extra uitgang
8
Kabeldoorvoering voor kachelkabel
9
Kabeldoorvoering voor toevoerleiding
a
Kabeldoorvoering voor vermogensuitbreiding
b
Kabeldoorvoering voor licht en ventilator
c
Klemmenlijst voor kachel-, verdamper-,
verzorgingsleiding en aanvullend apparaat
d
Klemmenlijst voor licht en ventilator
e
Klemmenlijst voor vermogensuitbreiding
f
Aansluitbereik voor 230 V/400 V
g
Aardingsrail
Pag. 18/52
