Nom
(1)
Port Mini USB
(2)
Port HDMI In
(3)
Sortie HDMI
(4)
Port micro
(5)
Port pour haut-
parleur
(6)
Port RS-232/CVBS
(7)
Commutateur TV-
RGB
(8)
Fente pour carte
h
e
h
e
(5)
Fonction
Connexion à un port USB d'un ordinateur par câble USB pour
utiliser l'AVerVision M70HD comme une caméra USB ou
transférer les photos/vidéos choisies de la mémoire source à
l'ordinateur.
Connecter une source HDMI externe comme entrée via ce port.
Sortir le signal vidéo du système principal vers un écran LCD
avec interface HDMI, via un câble HDMI.
Branchement d'un micro avec une prise jack de 3,5 mm. Le micro
incorporé se désactive lorsqu'un micro externe est branché sur ce
port.
Connexion vers un haut-parleur amplifié.
Branchement du câble RS-232/CVBS (fourni). La prise RCA sort
le signal vidéo de la caméra vers un téléviseur ou des appareils
vidéo. La prise RS-232 s'utilise pour se brancher au port de série
d'un ordinateur, à un panneau de contrôle ou à un contrôle
centralisé si on le souhaite.
Commutateur TV pour sortir un signal d'affichage vidéo par
RS232/CVBS (via prise RCA), ou du RGB aux ports de sortie
RGB et HDMI.
Insertion de la carte SD (étiquette vers le haut).
(6)
(7)
(8)
4

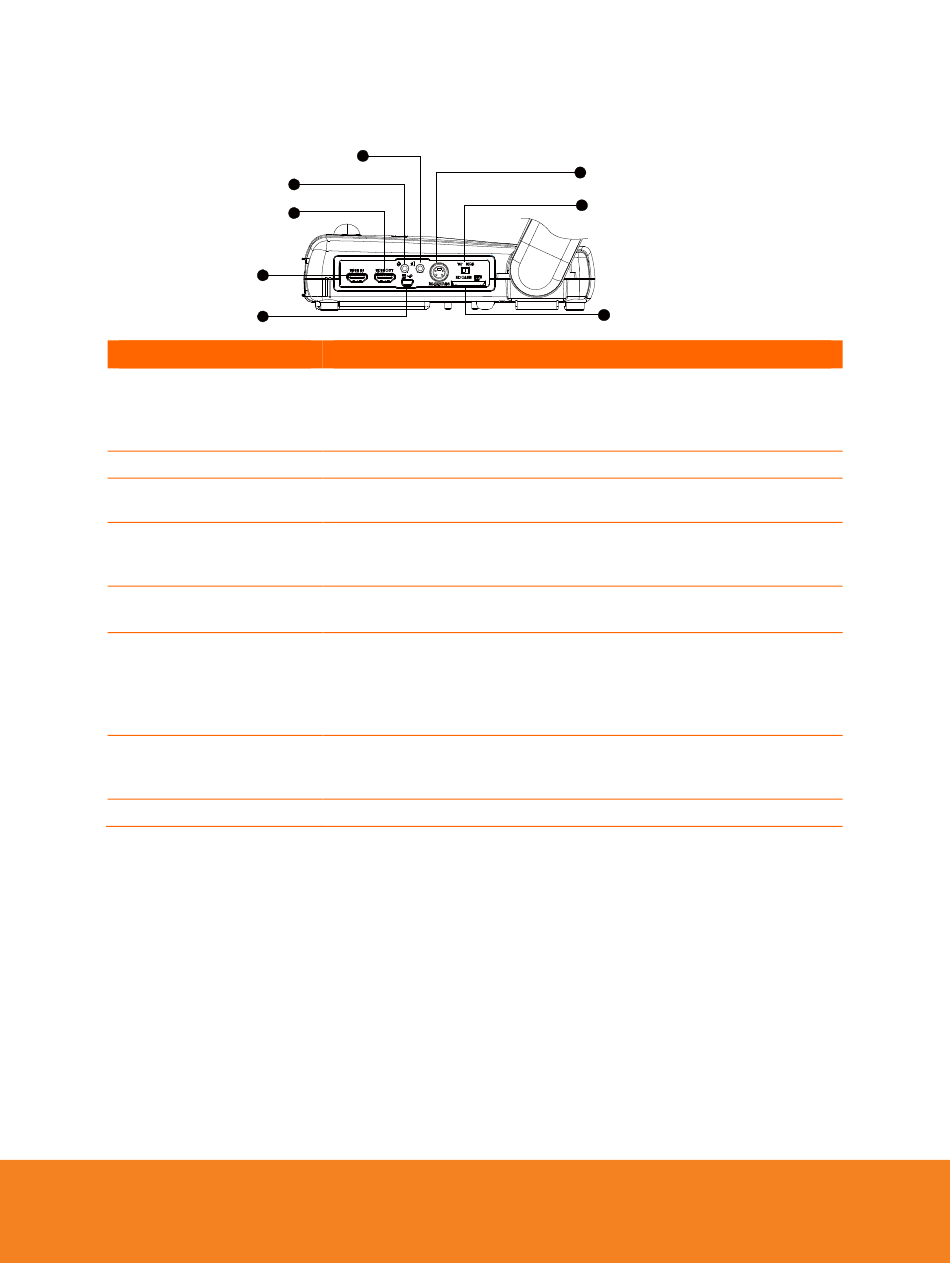

(fig. 1.4)
