Connexions et réglages
Figure 2
Panneau supérieur du socle
amplificateur
Diode secteur/défaillance
Indique l'état du système.
Bleu = en service
Rouge = défaillance
Prise secteur
Connecteur du cordon
d'alimentation secteur.
Bass - Line OUT (sortie graves)
Sortie du signal des graves après
traitement. Accepte un câble TRS
¼" Permet d'alimenter un
amplificateur de puissance
®
PackLite
Entrée analogique
Entrée analogique de niveau ligne.
Accepte un câble TRS ¼" Permet
de connecter un instrument ou
une autre source audio.
6

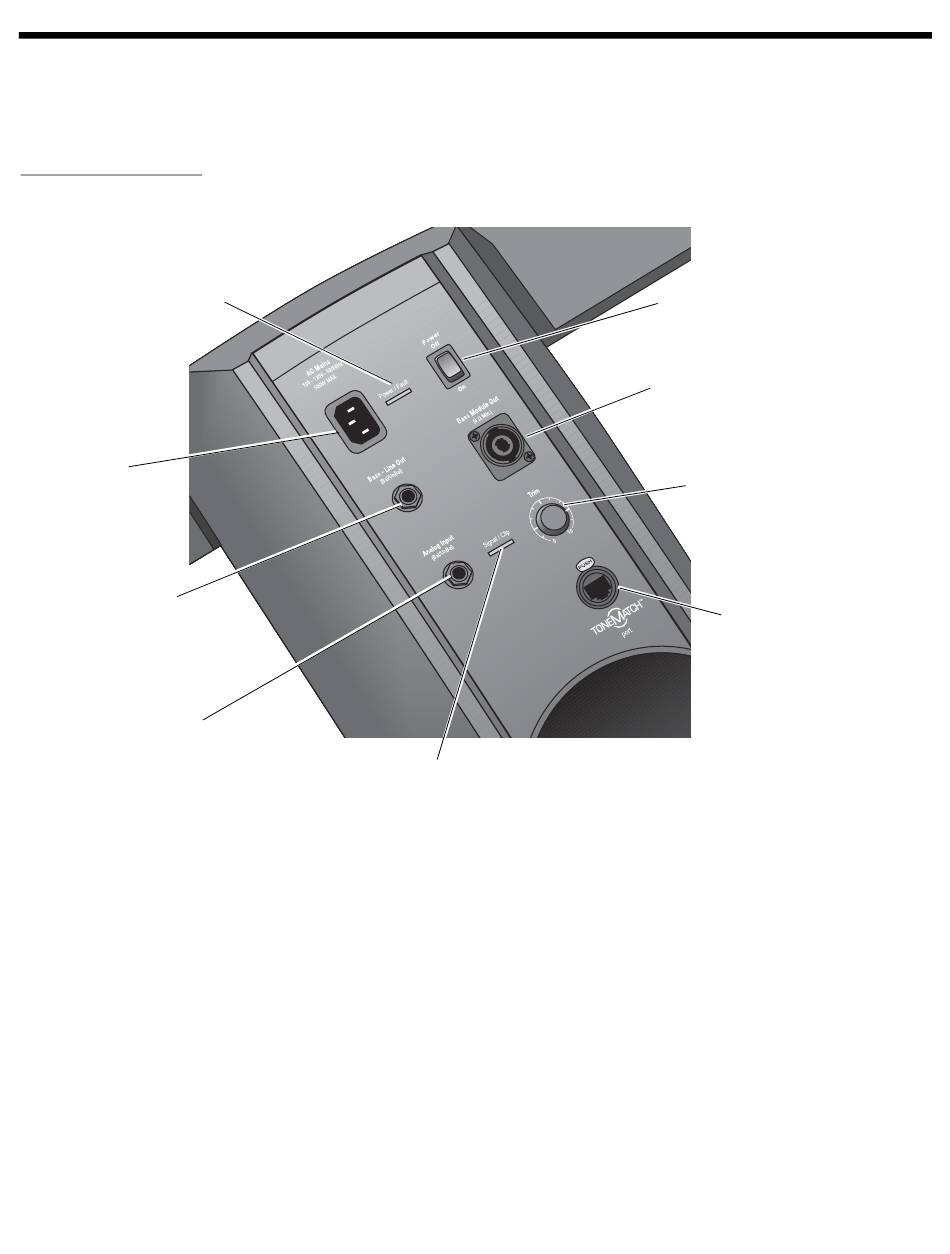

Les connecteurs et les commandes sont situés sur le panneau supérieur du socle
amplificateur (Figure 2).
Diode Signal/Écrêtage
Indique l'état du signal d'entrée analogique.
Vert = niveau d'entrée normal
Jaune = niveau d'entrée en limite d'écrêtage
Rouge = écrêtage
Venice_Intro.fm
Français
Interrupteur marche/arrêt
Mise en service ou arrêt du système.
Sortie du module de graves
Signal de sortie des graves pour
alimenter un ou deux modules de
graves B1. Accepte un câble à 4
conducteurs pour module de graves
Réglage
Réglage de niveau du signal
d'entrée analogique.
2/07
Español
English
Connecteur ToneMatch
TM
Audio numérique et
connexion secteur pour le
moteur audio T1 ToneMatch
facultatif. Accepte le câble
ToneMatch fourni.
