Swegon DBCa Manuel D'installation

DBCa
Installation - Équilibrage – Maintenance
20121126
Accessoires
Dispositif de réglage:
REG. Intègre un registre et un atténuateur acoustique.
Carter:
DBCT 1. Pour intégration du dispositif de réglage et du
conduit spiralé.
Socle:
DBCT 2. Permet d'installer le diffuseur basse vitesse sur le sol.
Dessus décoratif:
DBCT 3. Plaque amovible de différents matériaux et
dimensions. Peut s'utiliser en absence d'habillage de
gaine. Pour de plus amples informations, contacter le
bureau Swegon le plus proche.
Installation
Fixer le diffuseur d'air sur le mur à l'aide des vis et des
consoles fournies. Visser le socle à la partie inférieure de
l'appareil. Remarque: lorsque le conduit est raccordé par
un coude ou un raccord en T à proximité du diffuseur, le
bruit produit par le débit d'air augmente. Voir Figure 1.
Fixer l'habillage télescopique sur le mur à l'aide des vis et
des rails de montage mural fournis avec le diffuseur. Dissi-
muler les vis avec les bandes de recouvrement amovibles.
Le dispositif de réglage REG, équipé d'un raccord mâle
avec bague en caoutchouc, s'engage dans le manchon
d'entrée d'air du diffuseur. Voir Figure 2.

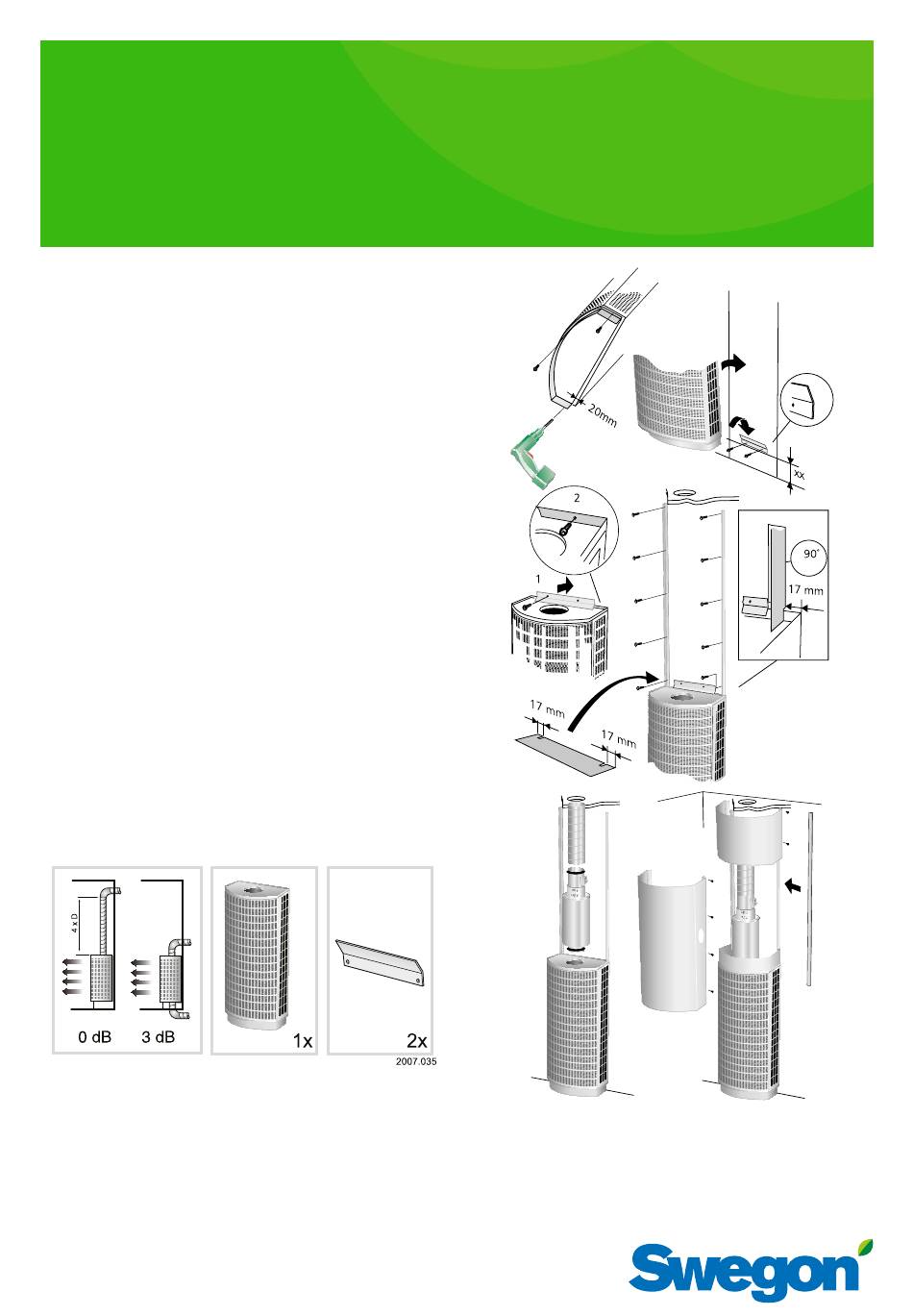

Figure 1. Installation e aperçu des pièces intégrées.
Figure 2. Installation
