DESCRIZIONE DELLA CENTRALE

La centrale digitale Pd8 è un innovativo prodotto
V2 ELETTRONICA, che garantisce sicurezza ed affidabilità per
l'automazione di cancelli scorrevoli.
La progettazione della Pd8 ha mirato alla realizzazione di un
prodotto che si adatta a tutte le esigenze, ottenendo una
centrale estremamente versatile che soddisfa tutti i requisiti
necessari per un'installazione funzionale ed efficiente.
La Pd8 è dotata di un display il quale permette, oltre che una
facile programmazione, il costante monitoraggio dello stato degli
ingressi; inoltre la struttura a menù permette una semplice
impostazione dei tempi di lavoro e delle logiche di funzionamento.
Nel rispetto delle normative europee in materia di sicurezza
elettrica e compatibilità elettromagnetica (EN 60335-1,
EN 50081-1 e EN 50082-1) è caratterizzata dal completo
isolamento elettrico tra la parte di circuito digitale e quella di
potenza.
Altre caratteristiche:
• Controllo automatico per la commutazione dei relè a
correnti nulle.
• Regolazione della potenza con parzializzazione d'onda.
• Rilevamento degli ostacoli mediante monitoraggio della
tensione nel condensatore di spunto.
• Apprendimento automatico dei tempi di lavoro.
• Test dei dispositivi di sicurezza (fotocellule e triac) prima di
ogni apertura.
• Disattivazione degli ingressi di sicurezza tramite menu di
configurazione: non occorre ponticellare i morsetti relativi
alla sicurezza non installata, è sufficiente disabilitare la
funzione dal relativo menu.

INSTALLAZIONE

L'installazione della centrale, dei dispositivi di sicurezza e degli
accessori deve essere eseguita con l'alimentazione scollegata.

ALIMENTAZIONE

La centrale deve essere alimentata da una linea elettrica a
230V - 50Hz (120V - 50/60Hz per il modello GOLD120V-D o
GOLD120V-DM), protetta con interruttore magnetotermico
differenziale conforme alle normative di legge.

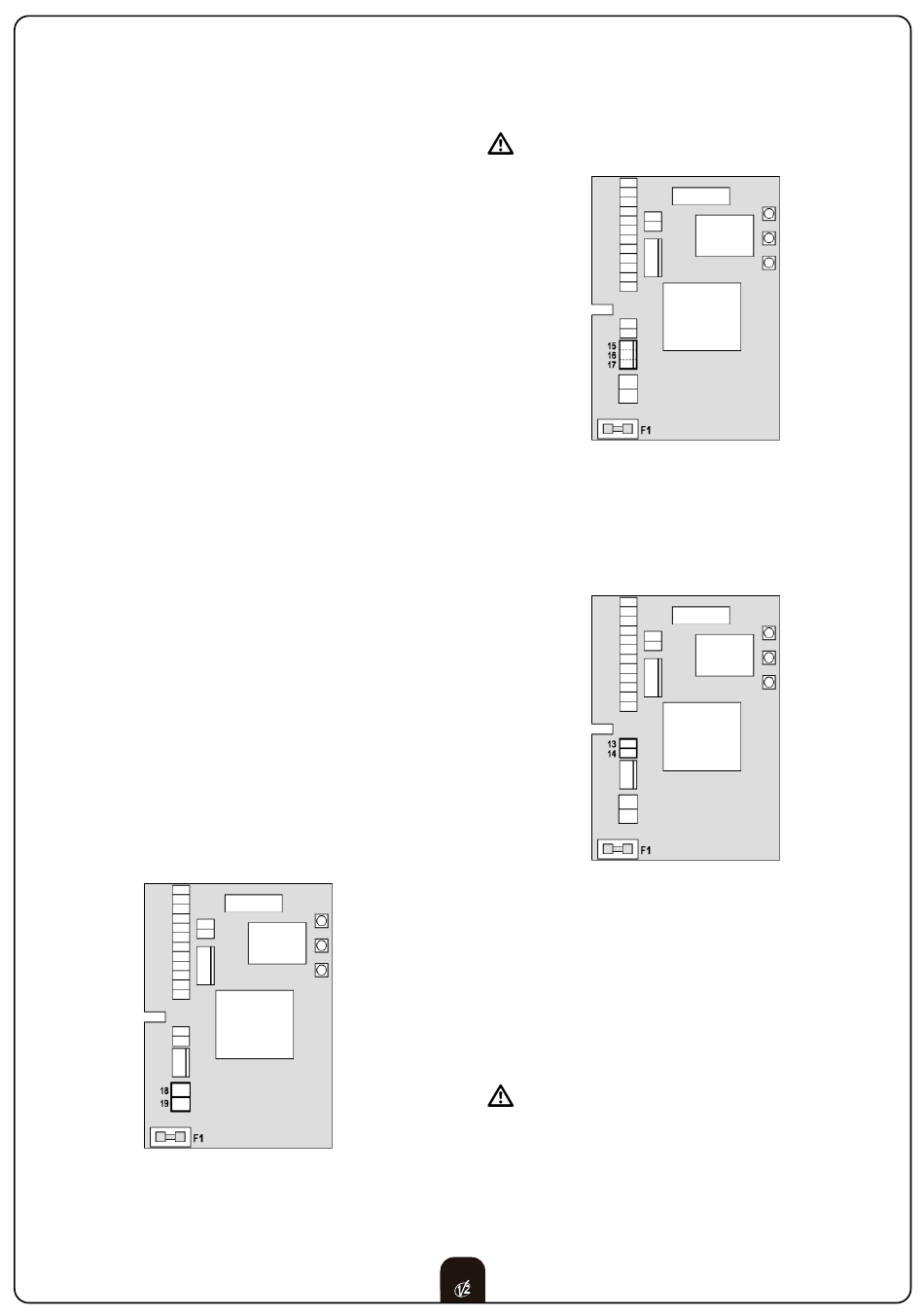

Collegare i cavi di alimentazione ai morsetti 18 e 19 della
centrale Pd8.
All manuals and user guides at all-guides.com
6 6 6

MOTORE

La centrale Pd8 pilota un motore asincrono in corrente
alternata. La potenza massima erogabile è di 700W.
Il motore è già collegato sui morsetti 15, 16 e 17 con un
connettore polarizzato.
ATTENZIONE: Non invertire mai il verso del connettore.

LAMPEGGIATORE

La centrale Pd8 prevede l'utilizzo di un lampeggiatore a 230V
40W (120V - 40W per il modello Pd8-120V) con intermittenza
interna. Collegare i cavi del lampeggiante ai morsetti 13 e 14
della centrale.

FOTOCELLULE

A seconda del morsetto a cui vengono collegate, la centrale
suddivide le fotocellule in due categorie:
• Fotocellule di tipo 1: sono installate sul lato interno del
cancello e sono attive sia durante l'apertura sia durante la
chiusura. In caso di intervento delle fotocellule di tipo 1, la
centrale ferma il cancello: quando il fascio viene liberato la
centrale apre completamente il cancello.
ATTENZIONE: le fotocellule di tipo 1 devono essere instal-
late in modo da coprire completamente l'area di apertura del
cancello.
• Fotocellule di tipo 2: sono installate sul lato esterno del
cancello e sono attive solo durante la chiusura. In caso di
intervento delle fotocellule di tipo 2, la centrale riapre
immediatamente il cancello, senza attendere il disimpegno.
