DIRECTIVES D'INSTALLATION
SOIN ET ENTRETIEN

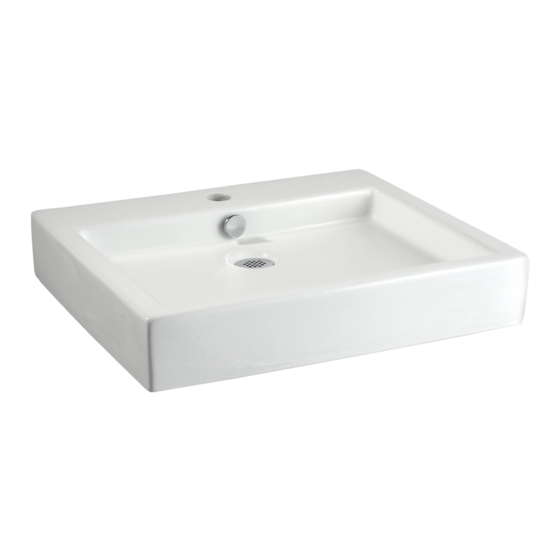

ÉVIER POUR DESSUS DE COMPTOIR
À UTILISER AVEC : 0621.001 & 0621.008 STUDIO
Nous vous remercions d'avoir choisi American Standard - synonyme de qualité supérieure depuis plus de 100 ans. Afin de s'assurer que ce produit
soit bien installé, veuillez lire ces instructions attentivement avant de commencer. (Certaines installations peuvent requérir une aide professionnelle.)
Assurez-vous également que votre installation se conforme aux codes locaux.
AVERTISSEMENT : CE PRODUIT EST FRAGILE. POUR ÉVITER LES BRIS ET DES BLESSURES, MANIPULER AVEC SOIN!
!
REMARQUE : Les dessins peuvent ne pas correspondre exactement aux contours de l'appareil ou des composants.
ROBINETTERIE RECOMMANDÉE* : 2064.101 UN robinet de lavabo (0621.001)
*Allez sur www.americanstandard-us.com pour un choix de robinets.
OUTILS ET MATÉRIAUX RECOMMANDÉS
Couteau à mastiquer Tournevis ordinaire
Scie à métaux Tournevis Phillips
Coupe tuyau Scie
RESPECTER LES CODES DE PLOMBERIE ET DU BÂTIMENT
1
À l'aide du gabarit fourni, localiser l'emplacement de l'évier sur
le comptoir. Accorder suffisamment de dégagement sous le
comptoir pour les conduites d'alimentation au robinet,
l'évacuation et la structure du cabinet.
REMARQUE : En cas de remplacement d'un évier, s'assurer
de fermer l'alimentation d'eau avant d'enlever l'évier en place.
2
Percer un trou de dégagement à l'intérieur du
périmètre du gabarit pour l'installation du comptoir.
Pourtour
du gabarit
Découper une ouverture autour du périmètre du gabarit.
3
Poser le robinet et le drain
(non compris) sur l'évier
conformément aux directives
du fabricant. Appliquer un
ruban de mastic sur le côté
inférieur du tuyau
d'évacuation (partie « A »)
afin d'assurer une étanchéité
parfaite entre l'évier et le
tuyau d'évacuation. Enlever
l'excès de mastic après
l'installation du tuyau
d'évacuation sur l'évier.
4
Installation du comptoir :
• Poser temporairement
l'évier sur le gabarit
• Vérifier l'alignement et
le dégagement
• Indiquer l'évier et le
comptoir à plusieurs
endroits comme guide
d'installation.
L es n oms des produi ts n o m m é s c i- a p rè s s o n t d e s marques de commerce déposées d'AS Am er i can Standard I n c .
© AS A mer i ca, Inc . 2 012
Clé universelle
Clé à tuyaux
Adhésif à base de silicone
INSTALLATION DU COMPTOIR
Pourtour du
gabarit
A
Perceuse Ruban à mesurer
Clé pour lavabo Pinces à coulisse
Mastic de plombier
5
Après avoir vérifié
l'ajustement et
l'alignement,
renverser l'évier et
étendre une
portion généreuse
d'adhésif à base
de silicone autour
du dessous du
rebord. Remettre
l'évier en place.
Essuyer l'excès
d'adhésif.
6
Il est possible de fixer le lavabo au mur en utilisant
les trous de fixations présent à l'arrière de celui-ci.
7
Raccorder la conduite
d'alimentation au robinet
(serrer à la main) et
délicatement courber les
tuyaux afin de pouvoir
engager avec les
robinets de fermeture
d'alimentation. Serrer
les raccordements au
robinet et les robinets de
fermetures pour fixer le
joint d'étanchéité.
8
Raccorder le siphon au tuyau
d'évacuation en serrant
manuellement pour vérifier
l'alignement. Il sera peut-être
nécessaire de couper une
partie de la pièce de
raccordement (section « B »)
ou une partie de la patte
horizontale du siphon (section
« C »). Serrer les joints pour
que l'ensemble soit étanche.
Manette de fermeture
C
B
7 3 012 4 4 - 10 0 FR Rev. B
